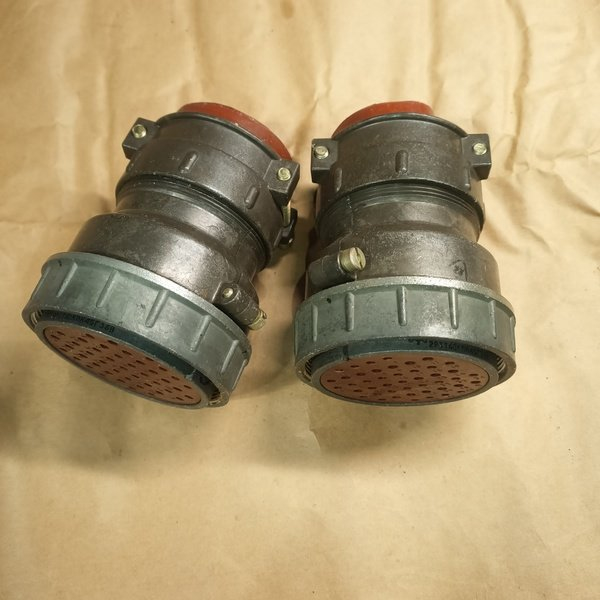

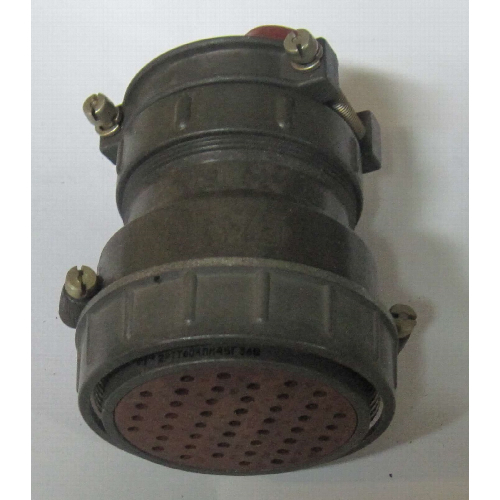

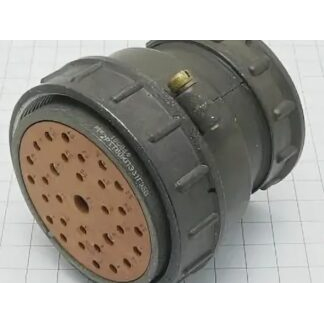

2РТТ60КПН31Г35В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 138 шт.

Производитель: Элекон

Технические характеристики

2РТТ60КПН31Г35В «Элекон «5»» — это российский цилиндрический низкочастотный соединитель (разъём) розеточного типа, предназначен‑ный для монтажа в электро‑, радио‑ и контрольно‑измерительных приборах. Он относится к серии 2РТТ, выпускаемой предприятием «Элекон», и рассчитан на работу во всеклиматическом исполнении.

Используется для соединения электрических цепей постоянного и переменного тока в приборах различного назначения, в том числе в промышленной и военной аппаратуре.
Предназначен как для внутреннего монтажа, так и для коммутации между блоками и модулями.

Обозначение 2РТТ60КПН31Г35В расшифровывается примерно так:

«2РТТ» — тип серии цилиндрических низкочастотных разъёмов;
«60» — диаметр корпуса около 60 мм;
«КПН» — тип кабельной или панельной розетки с определённой конструкцией патрубка и фиксацией;
«31» — количество контактов;
«Г» — обозначение розетки (в отличие от «Ш» для вилки);
«35» — условное число, связанное с сочетанием и типом контактов;
«В» — всеклиматическое исполнение.

«5» в обозначении обычно указывает серию или партию выпуска продукции, а не техническую характеристику разъёма.

Предназначен для работы в цепях постоянного и переменного тока с частотой до примерно 3 МГц при амплитудном напряжении до 850 В.
Обеспечивает высокое сопротивление изоляции, порядка не менее нескольких тысяч МОм, что важно для помехоустойчивости и безопасности.

Соединитель рассчитан на работу в широком диапазоне температур окружающей среды (примерно от −60 до +100 °С) и повышенной влажности (до 98% при +40 °С).
Выдерживает воздействие вибрации, пониженного атмосферного давления и рассчитан на длительный срок службы с минимальной наработкой порядка 1000 часов и не менее 500 циклов сочленения–расчленения.

Описание

2РТТ60КПН31Г35В

2РТТ60КПН31Г35В: кабельная розетка для надежных электрических соединений

Соединитель 2РТТ60КПН31Г35В — цилиндрический пылебрызгозащищённый разъём серии 2РТТ, предназначенный для подключения электрических цепей постоянного и переменного тока. Исполнение ориентировано на применение в аппаратуре, где требуются устойчивое многоконтактное соединение, механическая прочность и работа в широком диапазоне внешних воздействий.

Расшифровка обозначения

Маркировка 2РТТ60КПН31Г35В отражает конструктивные особенности изделия:

2РТТ — серия цилиндрических соединителей.
60 — условный размер корпуса.
К — кабельное исполнение.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
31 — количество контактов.
Г — розетка.
35 — условное обозначение сочетания и расположения контактов.
В — всеклиматическое исполнение.

Таким образом, 2РТТ60КПН31Г35В представляет собой кабельную розетку с прямым патрубком и 31 контактом, рассчитанную на монтаж с неэкранированным кабелем.

Конструктивные особенности

Разъёмы серии 2РТТ состоят из вилки и розетки; их соединение выполняется резьбовым способом. Одношпоночная поляризация корпуса помогает исключить неправильное сочленение частей разъёма при монтаже и обслуживании оборудования. Контактные элементы имеют серебряное покрытие, а присоединение проводников выполняется пайкой.

Ключевые особенности исполнения 2РТТ60КПН31Г35В:

31-контактная контактная группа для многолинейных соединений;
кабельный корпус с прямым патрубком;
конструкция для неэкранированного кабеля;
резьбовое сочленение;
пылебрызгозащищённое исполнение;
пайка как способ подключения проводов;
всеклиматическое исполнение для применения в сложных условиях.

Технические возможности

Серия цилиндрических соединителей 2РТТ предназначена для цепей постоянного и переменного тока с частотой до 3 МГц. В источниках для данной серии указывается рабочее напряжение до 700 В постоянного тока, а также применение при амплитудном напряжении до 850 В в цепях постоянного и переменного тока. Поэтому при проектировании конкретного устройства важно сверяться с технической документацией на применяемое исполнение и условия эксплуатации.

Для соединителей 2РТТ также заявлены:

сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм;
минимальная наработка — 1000 часов;
ресурс — не менее 500 циклов сочленения и расчленения;
диапазон рабочих температур — от −60 до +100 °C;
устойчивость к вибрации, ударам и линейным ускорениям.

Где применяется 2РТТ60КПН31Г35В

Разъём 2РТТ60КПН31Г35В может использоваться в электрооборудовании, системах автоматики, измерительных комплексах, радиоэлектронной аппаратуре и другом оборудовании, где требуется передавать сигналы или питание по нескольким цепям через разъёмное соединение. Конструкция с кабельной розеткой удобна для формирования жгутов и подключения модулей, приборных панелей, блоков управления и контрольно-измерительных устройств.

Благодаря 31 контакту, прямому патрубку и всеклиматическому исполнению 2РТТ60КПН31Г35В подходит для задач, в которых важны компактная организация большого числа соединений, защищённость контактной группы и повторяемость монтажа.
