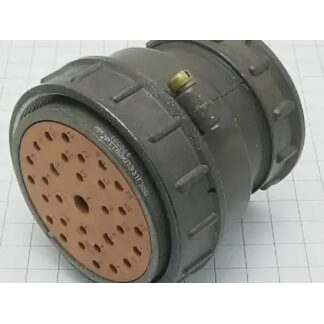

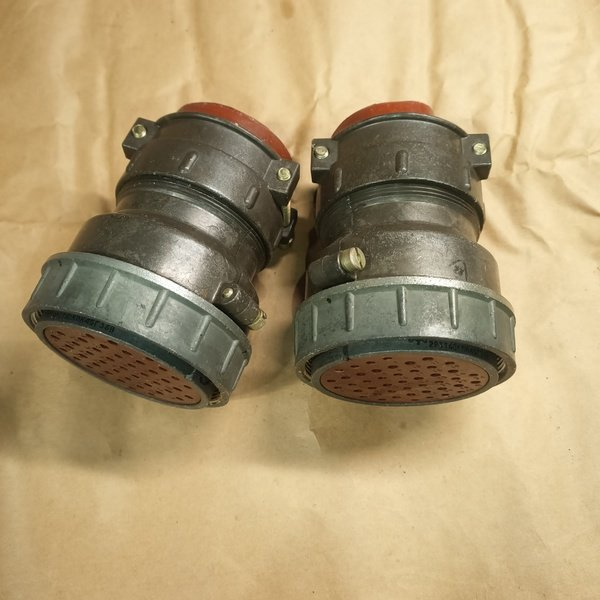

2РТТ60КПН31Г35В 2015г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ60КПН31Г35В — это цилиндрический низкочастотный соединитель теплостойкий тропикоустойчивый. Модель выпуска 2015 года имеет приёмку «5» по ТУ ГЕ0.364.120ТУ.

Тип и конструкция

розетка кабельная с угловым патрубком и гайкой для монтажа неэкранированным кабелем, с резьбовой фиксацией.

Расшифровка обозначения

2РТТ — теплостойкий тропикоустойчивый; 60 — условный размер корпуса; КПН — тип корпуса и патрубка; 31 — количество контактов; Г — розетка ; 35 — сочетание контактов; В — всеклиматическое исполнение.

Характеристики

Надежность и долговечность: Обладает высокой механической прочностью, устойчивостью к вибрационным и ударным нагрузкам, что обеспечивается прочной металлической конструкцией корпуса и резьбовой фиксацией.
Устойчивость к экстремальным условиям: Предназначен для эксплуатации в широком диапазоне температур (например, от -60°C до +125°C) и обладает высокой устойчивостью к влажности (до 98% при +35°C), соляному туману, плесени и атмосферным осадкам (тропикоустойчивость, всеклиматическое исполнение).
Электрические параметры: Обеспечивает стабильность передачи сигналов в низкочастотных цепях, характеризуется низким контактным сопротивлением и высокой электрической прочностью изоляции.
Монтаж: Разработан для монтажа с неэкранированными кабелями, обеспечивая простоту и надежность подключения.
Количество циклов сочленения-расчленения: Как правило, выдерживает не менее 500 циклов, что гарантирует долгий срок службы при многократном использовании.

Применение

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре.

Военно-промышленный комплекс: Используется в авиационной, ракетной, наземной военной технике и другом специальном оборудовании, требующем повышенной надежности и устойчивости к внешним воздействиям.
Промышленная автоматизация: Применяется в системах управления технологическими процессами, станках, роботизированных комплексах, где важна устойчивость к агрессивным средам, механическим воздействиям и температурным перепадам.
Транспорт: В железнодорожном, морском и автомобильном транспорте для подключения различных электрических и сигнальных цепей, подверженных вибрации и влажности.
Энергетика: В оборудовании для распределения электроэнергии, системах мониторинга и контроля в условиях, требующих повышенной надежности соединений.
Измерительная аппаратура: В составе тестового и контрольного оборудования, работающего в жестких условиях эксплуатации.

Описание

2РТТ60КПН31Г35В

2РТТ60КПН31Г35В: кабельная розетка для надежных электрических соединений

Соединитель 2РТТ60КПН31Г35В — цилиндрический пылебрызгозащищённый разъём серии 2РТТ, предназначенный для подключения электрических цепей постоянного и переменного тока. Исполнение ориентировано на применение в аппаратуре, где требуются устойчивое многоконтактное соединение, механическая прочность и работа в широком диапазоне внешних воздействий.

Расшифровка обозначения

Маркировка 2РТТ60КПН31Г35В отражает конструктивные особенности изделия:

2РТТ — серия цилиндрических соединителей.
60 — условный размер корпуса.
К — кабельное исполнение.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
31 — количество контактов.
Г — розетка.
35 — условное обозначение сочетания и расположения контактов.
В — всеклиматическое исполнение.

Таким образом, 2РТТ60КПН31Г35В представляет собой кабельную розетку с прямым патрубком и 31 контактом, рассчитанную на монтаж с неэкранированным кабелем.

Конструктивные особенности

Разъёмы серии 2РТТ состоят из вилки и розетки; их соединение выполняется резьбовым способом. Одношпоночная поляризация корпуса помогает исключить неправильное сочленение частей разъёма при монтаже и обслуживании оборудования. Контактные элементы имеют серебряное покрытие, а присоединение проводников выполняется пайкой.

Ключевые особенности исполнения 2РТТ60КПН31Г35В:

31-контактная контактная группа для многолинейных соединений;
кабельный корпус с прямым патрубком;
конструкция для неэкранированного кабеля;
резьбовое сочленение;
пылебрызгозащищённое исполнение;
пайка как способ подключения проводов;
всеклиматическое исполнение для применения в сложных условиях.

Технические возможности

Серия цилиндрических соединителей 2РТТ предназначена для цепей постоянного и переменного тока с частотой до 3 МГц. В источниках для данной серии указывается рабочее напряжение до 700 В постоянного тока, а также применение при амплитудном напряжении до 850 В в цепях постоянного и переменного тока. Поэтому при проектировании конкретного устройства важно сверяться с технической документацией на применяемое исполнение и условия эксплуатации.

Для соединителей 2РТТ также заявлены:

сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм;
минимальная наработка — 1000 часов;
ресурс — не менее 500 циклов сочленения и расчленения;
диапазон рабочих температур — от −60 до +100 °C;
устойчивость к вибрации, ударам и линейным ускорениям.

Где применяется 2РТТ60КПН31Г35В

Разъём 2РТТ60КПН31Г35В может использоваться в электрооборудовании, системах автоматики, измерительных комплексах, радиоэлектронной аппаратуре и другом оборудовании, где требуется передавать сигналы или питание по нескольким цепям через разъёмное соединение. Конструкция с кабельной розеткой удобна для формирования жгутов и подключения модулей, приборных панелей, блоков управления и контрольно-измерительных устройств.

Благодаря 31 контакту, прямому патрубку и всеклиматическому исполнению 2РТТ60КПН31Г35В подходит для задач, в которых важны компактная организация большого числа соединений, защищённость контактной группы и повторяемость монтажа.
