Назначение соединителя

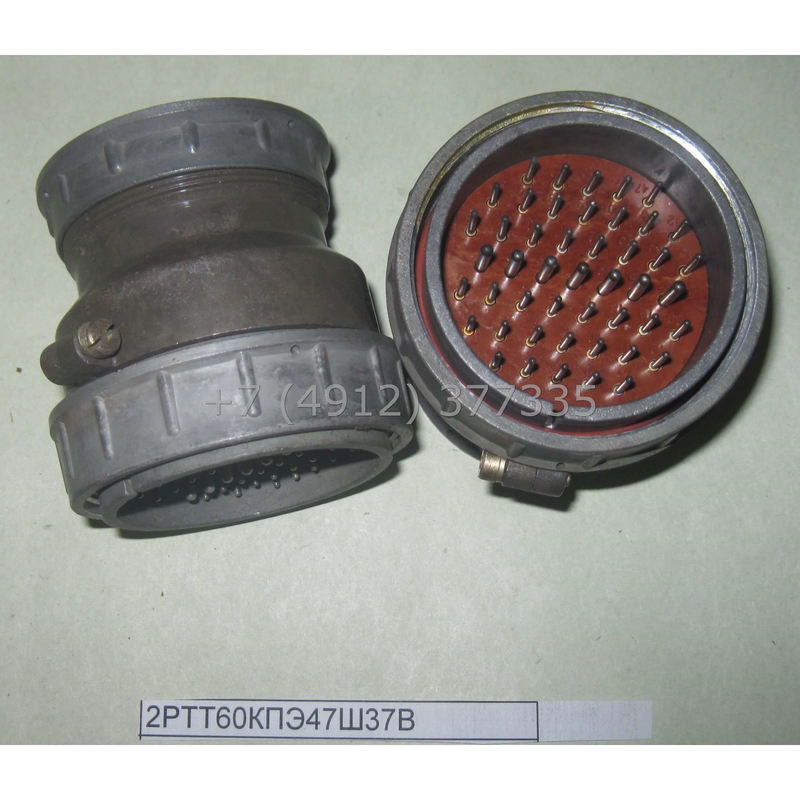

2РТТ60КПЭ47Ш37В Элекон «5» — низкочастотный цилиндрический соединитель кабельного типа, выпускаемый заводом Элекон. Изделие предназначено для надежного соединения и разъединения электрических цепей в различных электро- и радиоаппаратах. Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такое сочетание параметров делает его пригодным для эксплуатации в составе бортовой, наземной и стационарной аппаратуры, где требуется стабильная коммутация большого числа проводников.

Конструктивные особенности

Соединитель выполнен в виде кабельной вилки типа КПЭ без патрубка и имеет 47 контактов, что позволяет одновременно коммутировать значительное количество цепей. Условный размер корпуса составляет 60 мм. Фиксация сочлененного положения осуществляется резьбовым соединением, что исключает самопроизвольное рассоединение под воздействием вибрации и механических нагрузок. Монтаж проводников — объёмный пайкой. По исполнению корпус негерметичный, при этом изделие относится к теплостойким и тропикоустойчивым, то есть рассчитано на работу в условиях повышенной влажности и высоких температур.

Технические характеристики

• Тип соединителя: низкочастотный цилиндрический, кабельный.
• Исполнение: кабельная вилка КПЭ без патрубка.
• Число контактов: 47.
• Условный размер корпуса: 60 мм.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Исполнение: всеклиматическое, негерметичное, теплостойкое, тропикоустойчивое.
• Способ монтажа: объёмный пайкой.
• Фиксация: резьбовая.
• Стойкость к вибрации: до 5000 Гц.
• Стойкость к ударам: до 1000 g.
• Ресурс сочленений: 500 циклов.
• Приемка: «5».
• Год выпуска: 2015.
• Артикул: 51038.
• Категория: 2РТТ.
• Производитель: Элекон.

Применение

Соединитель используется в аппаратуре для внутренних соединений проводов, кабелей и блоков. Благодаря 47 контактам он востребован там, где необходимо передать разнородные сигналы и питание через один разъёмный узел. Резьбовая фиксация и высокая стойкость к вибрации до 5000 Гц позволяют применять изделие в условиях интенсивной тряски, характерной для подвижных объектов и транспортной техники. Устойчивость к ударам до 1000 g расширяет область использования в оборудовании, подверженном резким механическим воздействиям.

Всеклиматическое исполнение с рабочим диапазоном от минус 60 до плюс 100 градусов Цельсия и тропикоустойчивость делают соединитель пригодным для эксплуатации в жарком влажном климате, а также в условиях низких температур. Ресурс в 500 циклов сочленения достаточен для узлов, где разъёмная коммутация выполняется периодически, например при техническом обслуживании, замене блоков или подключении сменных кабелей.

Особенности эксплуатации

Монтаж соединителя выполняется объёмным пайкой, что требует аккуратности при подготовке проводников и соблюдения температурного режима пайки, чтобы не повредить теплостойкие элементы корпуса. Негерметичное исполнение означает, что изделие не предназначено для работы под давлением или в среде, требующей полной герметизации, однако влагостойкость и тропикоустойчивость обеспечивают надёжную работу в условиях повышенной влажности без прямого контакта с водой.

Приемка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции. Год выпуска 2015 указан в характеристиках товара.
