Назначение и общая характеристика

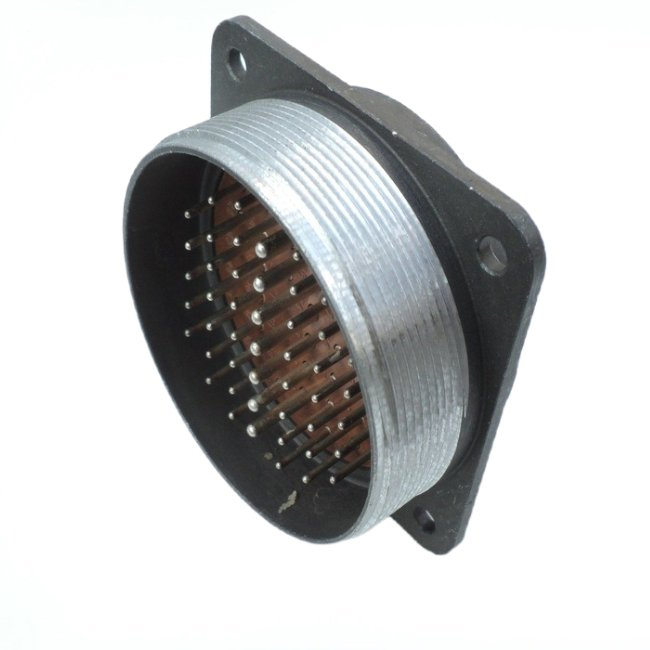

2РТТ60КПЭ47Ш37В «5» — цилиндрический электрический соединитель (разъём) серии 2РТТ, артикул 6899. Изделие относится к категории 2РТТ и предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. В карточке товара отдельно указана приёмка «5».

Исполнение с индексом В в имеющемся описании отнесено к всеклиматическому. Там же отмечено, что модификация 2015 года с маркировкой «5» соответствует такому исполнению. Производитель конкретного артикула в карточке не указан; в сведениях о серии 2РТТ упоминается завод «Элекон».

Соединитель выполнен в цилиндрическом корпусе и относится к изделиям общего назначения, рассчитанным на эксплуатацию в аппаратуре, устойчивой к внешним воздействиям. Для монтажа предусмотрены блочные и кабельные конструкции, в том числе с прямым или угловым патрубком.

Подтверждённые особенности

Электрические и механические параметры

• Условный размер корпуса — 60 мм.
• Количество контактов — 47.
• Максимальное рабочее напряжение — до 700 В (амплитудное значение).
• Рабочий диапазон — цепи постоянного и переменного тока до 3000 кГц.
• Покрытие контактов — серебро.
• Конструктивное исполнение — блочное или кабельное, с прямым либо угловым патрубком.

Климатические и ресурсные показатели

• Температурный диапазон — от −60 до +100 °C.
• Смена температур — до +180 °C.
• Устойчивость к вибрации — 1–1000 Гц при ускорении до 100 м/с² (10g).
• Устойчивость к одиночным ударам.
• Работоспособность при пониженном давлении; конкретное значение в исходном описании приведено с повреждёнными символами и требует сверки с технической документацией.
• Наработка — 1000 ч.
• Ресурс сочленений-расчленений — 500.
• Сохраняемость — 15 лет.

Применение

Соединители серии 2РТТ применяются в цепях постоянного и переменного тока до 3000 кГц, в блочных и кабельных конструкциях. Допускается использование с прямым или угловым патрубком. Изделие относится к общему назначению и рассчитано на работу в аппаратуре, устойчивой к внешним воздействиям.

В составе оборудования разъём обеспечивает электрическое соединение блоков и кабелей, а также коммутацию цепей в радиоэлектронной и радиотехнической аппаратуре. Для артикула 6899 подтверждены параметры по корпусу, числу контактов, напряжению, климатическим нагрузкам и ресурсу.

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют, поэтому в описание они не включены.
