Назначение соединителя

2РТТ60КПЭ47Г37В Элекон «5» — низкочастотный цилиндрический электрический соединитель, выпускаемый заводом «Элекон» в исполнении «5». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжное соединение при повышенных токах и напряжении, а также устойчивость к воздействию внешних факторов.

Артикул изделия — 51037, категория — 2РТТ. Приёмка выполнена по варианту «5», год выпуска — 2015.

Конструктивные особенности и технические характеристики

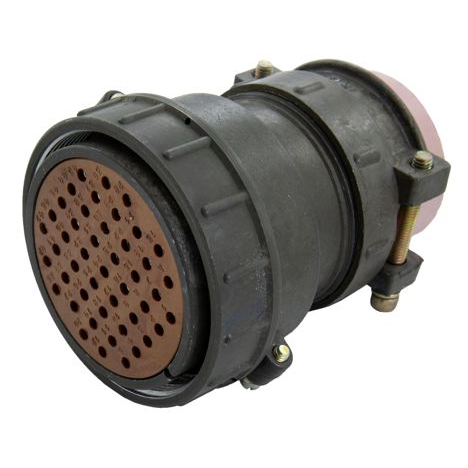

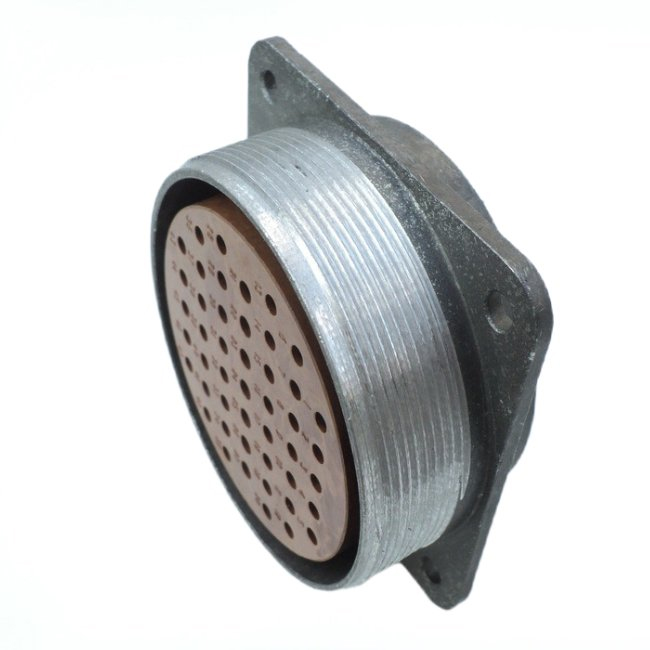

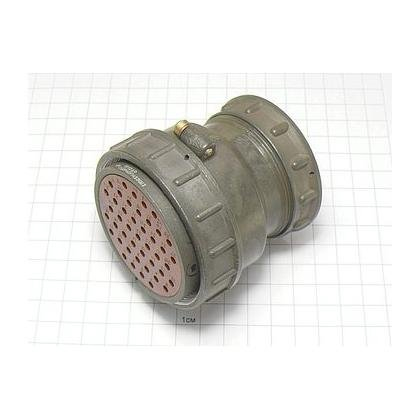

Соединитель выполнен в цилиндрическом корпусе с условным размером 60 миллиметров. Конструкция относится к типу блочной вилки КПЭ (без патрубка) с резьбовой фиксацией и объёмным монтажом. Модификация Г37В предполагает исполнение с уплотнением или герметизацией, что подтверждает пригодность изделия для работы в условиях повышенной влажности и пониженного давления.

Ключевые параметры:

• количество контактов — 47;
• рабочее напряжение — до 700 вольт;
• максимальное амплитудное напряжение — 850 вольт;
• ток на контакт — до 200 ампер в зависимости от сечения провода;
• сопротивление изоляции — не менее 5000 мегаом;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• виброустойчивость — до 1500 метров на секунду в квадрате;
• срок службы — 1000 часов наработки и 500 циклов сочленений-расчленений.

Корпус изготовлен из алюминия или пластика. Контакты рассчитаны на провода сечением от 0,15 до 2,5 квадратного миллиметра.

Условия эксплуатации

Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля. Такие параметры делают соединитель пригодным для тяжёлых условий промышленной эксплуатации.

Область применения

Соединитель 2РТТ60КПЭ47Г37В востребован в промышленных системах, включая HVAC (отопление, вентиляция и кондиционирование) и refrigeration (холодильную технику). Он также применяется в других областях, где предъявляются высокие требования к надёжности в экстремальных условиях: при значительных перепадах температуры, вибрации, влажности и разряжённой атмосфере.

Благодаря большому числу контактов и способности коммутировать значительные токи, соединитель подходит для силовых и сигнальных цепей в составе промышленного оборудования. Производитель — завод «Элекон»; изделия данной серии выпускались в разные годы, включая 1991 и 2005, а рассматриваемый экземпляр имеет год выпуска 2015 и приёмку «5».
