Назначение и область применения

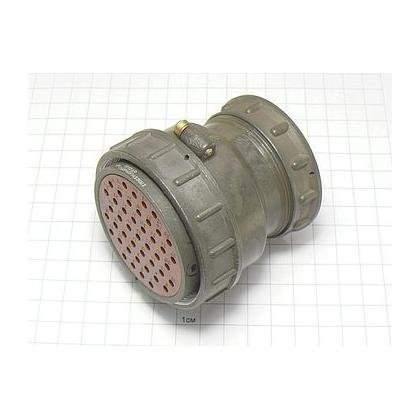

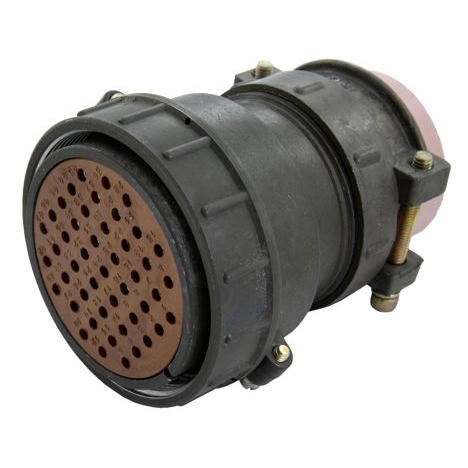

2РТТ60КПЭ47Г37В — цилиндрический электрический соединитель серии 2РТТ, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре. По имеющемуся описанию изделие относится к низкочастотным цилиндрическим соединителям и применяется в цепях постоянного и переменного тока с рабочими частотами до 3000 кГц.

Соединитель используется для блочных и кабельных соединений в промышленной аппаратуре, в том числе при повышенных вибрациях, ударах и воздействии экстремальных температур. Такая область применения соответствует исполнению, рассчитанному на жёсткие условия эксплуатации.

• коммутация цепей постоянного и переменного тока до 3000 кГц;
• блочные и кабельные соединения в радиоэлектронной аппаратуре;
• работа в условиях вибрации, ударов и расширенного температурного диапазона;
• применение в промышленном оборудовании при наличии соответствующих требований к соединителю.

Конструкция и маркировка

Согласно имеющемуся описанию, 2РТТ60КПЭ47Г37В выпущен заводом АО «Элекон»; в предоставленных сведениях производитель отдельно не указан. Модель относится к 2015 году выпуска и имеет вид приёмки «5» — ВП, ПЗ по ГОСТ или ТУ. Изделия серии соответствуют техническим условиям ГЕ0.364.120 ТУ.

В обозначении серии 2РТТ указаны низкочастотные цилиндрические соединители. Число 60 в имеющемся описании трактуется как условный размер корпуса 60 мм. Сочетание КПЭ относится к кабельной вилке; точная расшифровка букв К, П и Э в исходных данных не подтверждена. В имеющемся описании указано 47 контактов; полная расшифровка сочетания 47Г37В в предоставленных сведениях не приведена.

• серия — 2РТТ;
• условный размер корпуса — 60 мм;
• исполнение по описанию — кабельная вилка;
• число контактов — 47;
• год выпуска — 2015;
• вид приёмки — «5» (ВП, ПЗ по ГОСТ или ТУ);
• артикул — 6897;
• категория — 2РТТ.

Технические особенности

Для соединителей серии в описании приведены максимальное рабочее напряжение до 700 В амплитудного значения и ток на контакт от 1E-7 до 200 А в зависимости от диаметра контакта. Указаны варианты контактов диаметром 2,5 мм и 5,5 мм. Сопротивление изоляции составляет не менее 1000 МОм.

Ресурс изделия по описанию — 500 сочленений-расчленений, наработка — 1000 ч, срок хранения — 15 лет. Соединители рассчитаны на вибрацию в диапазоне 1–1000 Гц, удары и пониженное давление; конкретное числовое значение пониженного давления в исходных данных приведено с искажением, поэтому здесь оно не воспроизводится.

• максимальное рабочее напряжение — до 700 В амплитудного значения;
• ток на контакт — от 1E-7 до 200 А в зависимости от диаметра контакта;
• диаметры контактов — 2,5 мм или 5,5 мм;
• сопротивление изоляции — не менее 1000 МОм;
• ресурс — 500 сочленений-расчленений;
• наработка — 1000 ч;
• срок хранения — 15 лет.

Условия эксплуатации

Изделие предназначено для работы при температуре от -60 до +100 °С. В описании отмечены устойчивость к вибрации 1–1000 Гц, ударам и пониженному давлению, а также всеклиматическое исполнение. Эти свойства важны для аппаратуры, работающей в промышленных условиях и на подвижных объектах.

При подборе соединителя следует учитывать число контактов, диаметр контактов, допустимое напряжение и ток, а также условия среды. Для цепей с частотами до 3000 кГц и требованиями к механической стойкости модель может рассматриваться как один из вариантов в составе серии 2РТТ.

Идентификация

Наименование товара — 2РТТ60КПЭ47Г37В, артикул — 6897, категория — 2РТТ. В предоставленных сведениях указан год 2015. Производитель отдельно не указан; в имеющемся описании производство связано с заводом АО «Элекон» и Россией. Полную расшифровку всех элементов обозначения и отдельные числовые параметры, приведённые в исходном тексте с искажениями, следует уточнять по техническим условиям ГЕ0.364.120 ТУ.
