2РТТ60КПЭ45Ш36В 2015г «5» Элекон

Цена:

4850 ₽

В наличии: 53 шт.

Производитель: Элекон

Технические характеристики

2РТТ60КПЭ45Ш36В — это кабельная вилка цилиндрического пылевлагозащищенного разъема серии 2РТТ производства завода «Элекон» (исполнение «5»). Она предназначена для надежного соединения электрических цепей в условиях повышенных требований к вибрации, ударам и экстремальным температурам.

Соединитель имеет корпус условного размера 60 с 45 контактами диаметром 1,5 мм, предназначенными для пайки проводов. Максимальное рабочее напряжение — 700 В постоянного тока (амплитудное до 850 В), частота до 3 МГц.

Сопротивление контактов не превышает 2,5 мОм, изоляции — 1000 МОм в нормальных условиях. Минимальная наработка — 1000 часов, число соединений-расчленений — не менее 500.

Работает при температурах от -60 до +100 °C (смена до +180 °C), пониженном давлении 1,3·10³ Па. Выдерживает синусоидальную вибрацию до 100 м/с² (10 g) на частотах 1–10000 Гц, механические удары до 10000 м/с² (1000 g) и линейное ускорение 2000 м/с² (200 g).

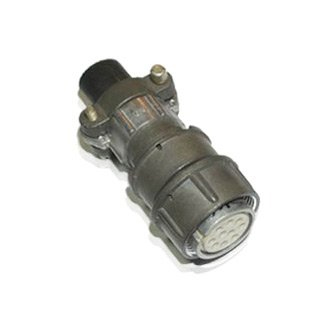

На изображении показаны типичные цилиндрические разъемы серии 2РТТ, включая модели с патрубком для экранированного кабеля, как у 2РТТ60КПЭ45Ш36В.

2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов; 60 — размер корпуса; КПЭ — кабельный, вилка, патрубок прямой для экранированного кабеля; 45 — число контактов; Ш36 — шаг 3,6 мм; В — модификация.

Описание

Назначение разъема

2РТТ60КПЭ45Ш36В — это кабельная вилка цилиндрического пылевлагозащищенного разъема серии 2РТТ производства завода «Элекон», выпущенная в исполнении «5» (приемка «5»). Изделие предназначено для надежного соединения электрических цепей в условиях повышенных требований к вибрации, ударам и экстремальным температурам. Разъем применяется там, где требуется устойчивая работа при знакопеременных механических нагрузках и в широком диапазоне климатических воздействий.

По классификации серии 2РТТ изделие относится к теплостойким пылебрызгозащищенным цилиндрическим разъемам нормальных габаритов. Благодаря этому вилка подходит для эксплуатации в составе бортовых и промышленных систем, где недопустимы сбои соединения.

Расшифровка обозначения

Маркировка 2РТТ60КПЭ45Ш36В содержит полную информацию о конструкции и параметрах соединителя. Ее удобно разбирать по составным частям:

2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
60 — размер корпуса (условный размер 60);
КПЭ — кабельный, вилка, патрубок прямой для экранированного кабеля;
45 — число контактов;
Ш36 — шаг расположения контактов 3,6 мм;
В — модификация исполнения.

Исполнение «5» и год выпуска 2015 указаны в паспортных данных изделия. Артикул товара — 51036, категория — 2РТТ.

Подтверждённые технические особенности

Соединитель имеет корпус условного размера 60 с 45 контактами диаметром 1,5 мм, предназначенными для пайки проводов. Максимальное рабочее напряжение составляет 700 В постоянного тока (амплитудное значение — до 850 В), рабочая частота — до 3 МГц. Электрические параметры подтверждаются следующими значениями:

сопротивление контактов — не более 2,5 мОм;
сопротивление изоляции — 1000 МОм в нормальных условиях;
минимальная наработка — 1000 часов;
число соединений-расчленений — не менее 500.

Вилка сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, а при смене температуры — до плюс 180 градусов Цельсия. Отдельно нормируется работа при пониженном давлении 1,3 на 10 в третьей степени Паскаль.

По механическим нагрузкам изделие выдерживает синусоидальную вибрацию до 100 метров на секунду в квадрате (соответствует 10 g) на частотах от 1 до 10000 Герц, механические удары до 10000 метров на секунду в квадрате (соответствует 1000 g) и линейное ускорение 2000 метров на секунду в квадрате (соответствует 200 g). Такие параметры подтверждают применимость вилки в жестких условиях эксплуатации.

Конструкция и применение

Конструктивное исполнение КПЭ означает кабельный вариант с прямым патрубком для экранированного кабеля. Патрубок обеспечивает ввод экранированного кабеля и механическую защиту места присоединения. Вилка соединяется с ответной частью разъема серии 2РТТ соответствующего размера корпуса 60.

Основные области применения изделия:

бортовые и наземные системы, подверженные вибрации и ударам;
промышленное оборудование с повышенными требованиями к пылебрызгозащите;
электрические цепи с напряжением до 700 В постоянного тока и частотой до 3 МГц;
условия пониженного давления и экстремальных температур.

Максимальное рабочее напряжение, температурный диапазон, стойкость к вибрации, ударам и линейному ускорению делают 2РТТ60КПЭ45Ш36В подходящим выбором для ответственных соединений, где требуется длительная наработка не менее 1000 часов и не менее 500 циклов сочленения и расчленения.

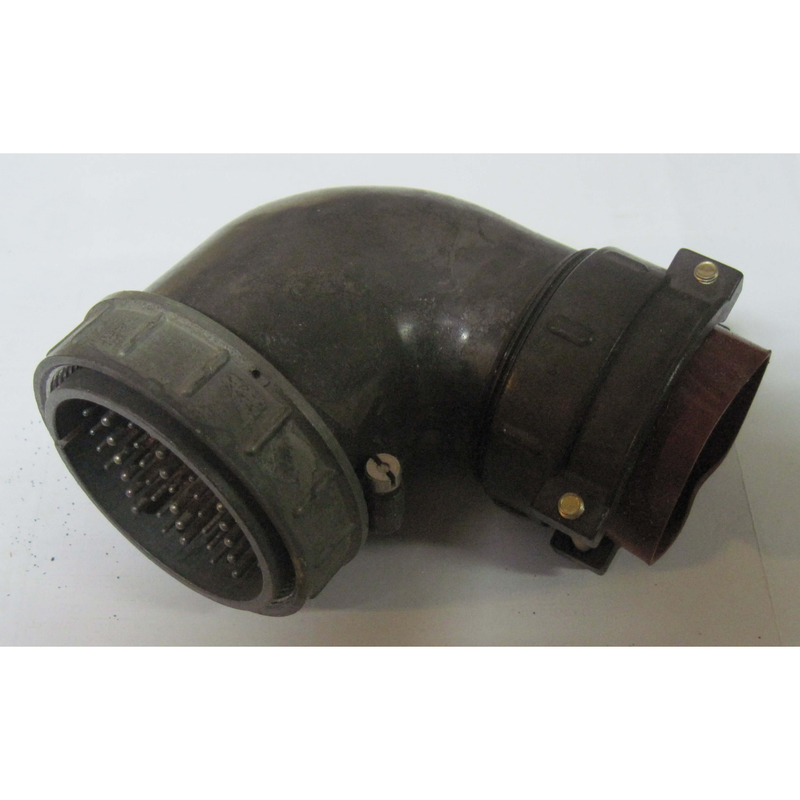

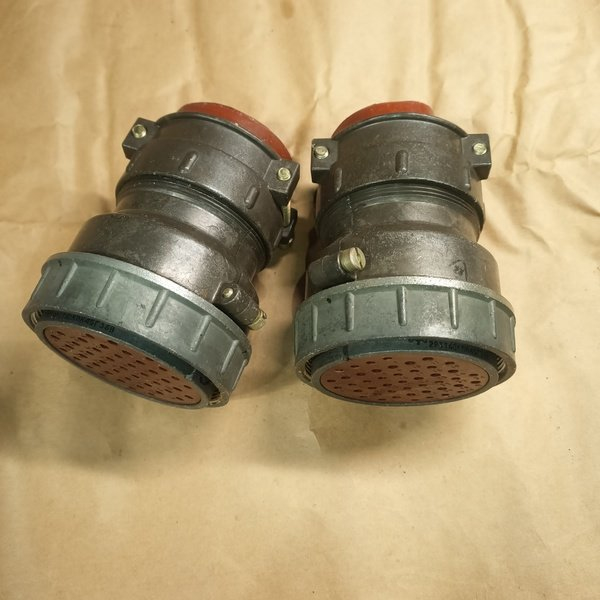

На изображении показаны типичные цилиндрические разъемы серии 2РТТ, включая модели с патрубком для экранированного кабеля, как у описываемой вилки.
