Назначение и конструкция

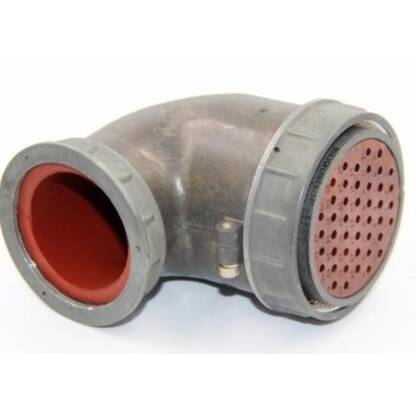

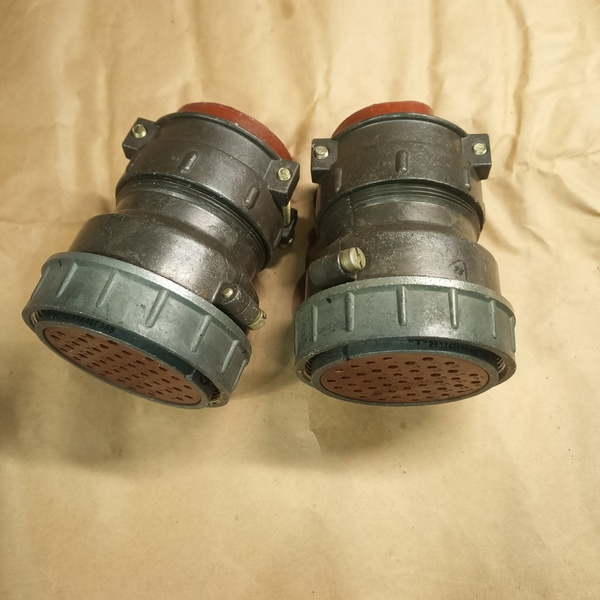

2РТТ60КПЭ45Г36В — цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель, или разъём, выпускаемый заводом «Элекон». Товар относится к категории 2РТТ и имеет артикул 6894. Маркировка «2015г «5»» указывает на изготовление в 2015 году с видом приёмки «5», который соответствует техническим условиям.

Соединитель состоит из кабельной части, монтируемой на кабель, и блочной части, устанавливаемой на блок или стенку прибора. Такое исполнение применяется для соединения кабельных линий с оборудованием и для организации разъёмного контакта в приборах. Буква «Э» в обозначении указывает на исполнение для экранированного кабеля.

Подтверждённые особенности

Изделие предназначено для работы в электрических цепях переменного и постоянного тока частотой до 3 мегагерц при напряжении до 850 вольт; амплитудное значение напряжения — до 700 вольт. Исполнение является всеклиматическим, что отражено в маркировке буквой «В».

• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия, предусмотрен режим до плюс 180 градусов Цельсия.
• Работоспособность при пониженном давлении.
• Устойчивость к вибрации в диапазоне от 1 до 1000 герц при ускорении 100 метров в секунду в квадрате.
• Устойчивость к ударам с ускорением до 10000 метров в секунду в квадрате.
• Наработка — 1000 часов, ресурс сочленений-расчленений — 500 циклов, сохраняемость — 15 лет.

Применение и расшифровка обозначения

Соединитель применяется в электро-, радио- и контрольно-измерительных приборах, в том числе при монтаже экранированным или неэкранированным кабелем во всеклиматическом исполнении. Конструкция из кабельной и блочной частей позволяет использовать его как в составе кабельных сборок, так и при установке на оборудование.

Обозначение 2РТТ60КПЭ45Г36В расшифровывается следующим образом: 2РТТ — тип соединителя; 60 — размер корпуса; К — кабельное исполнение; П — прямой патрубок; Э — экранированный кабель; 45 — контакты; Г — розетка; 36 — сочетание контактов; В — всеклиматическое исполнение.

Сведения о комплектации, гарантии и стране производства в предоставленных данных не указаны.
