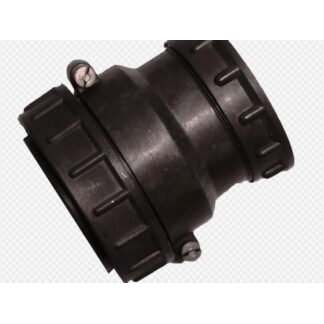

Назначение соединителя 2РТТ60КПЭ31Ш35В

2РТТ60КПЭ31Ш35В — это цилиндрический низкочастотный соединитель производства Элекон в исполнении «5». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Соединитель применяется там, где требуется надёжное электрическое соединение в составе промышленного оборудования, работающего в сложных условиях эксплуатации.

Модель относится к категории 2РТТ и представляет собой кабельную розетку типа КПЭ с прямым патрубком и гайкой для монтажа экранированного кабеля. Такой конструктив позволяет подключать экранированный кабель диаметром до 35 мм и обеспечивать механическую фиксацию совместно с электрическим контактом.

Подтверждённые технические особенности

Соединитель имеет пылебрызгозащищённую конструкцию и рассчитан на рабочий ток до 200 А на контакт. Сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях. Размер корпуса — 60 мм. Изделие изготавливается во всеклиматическом исполнении по ТУ ГЕ0.364.120.

Сопротивление контактов зависит от их диаметра:

• 0,15 МОм — для контактов диаметром 9 мм;
• 2,5 МОм — для контактов диаметром 1,5 мм.

Диапазон рабочих температур — от минус 60 до плюс 100 °C. Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц, повышенную влажность 98 процентов при температуре плюс 40 °C и пониженное давление до 1,3 на 10 в минус четвёртой степени Па. Минимальная наработка составляет 1000 часов, а количество циклов соединения и расчленения — до 500.

Применение и эксплуатационные качества

Разъёмы серии 2РТТ, включая модель 2РТТ60КПЭ31Ш35В, применяются для создания надёжных соединений в оборудовании, которое должно сохранять работоспособность в экстремальных условиях. Пылебрызгозащищённое исполнение и стойкость к вибрации, влажности и пониженному давлению делают соединитель пригодным для внутренних монтажей в промышленных системах.

Модель подходит для цепей с током до 200 А на контакт и напряжением до 850 В, что позволяет использовать её в силовых и сигнальных линиях низкочастотного диапазона. Всеклиматическое исполнение по ТУ ГЕ0.364.120 подтверждает пригодность изделия к работе в различных климатических зонах.

Ключевые параметры изделия

1. Тип: цилиндрический низкочастотный соединитель, кабельная розетка типа КПЭ.
2. Производитель: Элекон.
3. Артикул: 51034.
4. Исполнение: «5», всеклиматическое, по ТУ ГЕ0.364.120.
5. Частота: до 3 МГц.
6. Напряжение: до 850 В.
7. Рабочий ток: до 200 А на контакт.
8. Сопротивление изоляции: не менее 5000 МОм.
9. Диаметр монтируемого экранированного кабеля: до 35 мм.
10. Размер корпуса: 60 мм.
11. Рабочая температура: от минус 60 до плюс 100 °C.
12. Вибрация: от 1 до 5000 Гц.
13. Влажность: 98 процентов при плюс 40 °C.
14. Пониженное давление: до 1,3 на 10 в минус четвёртой степени Па.
15. Минимальная наработка: 1000 часов.
16. Циклы соединения и расчленения: до 500.
17. Год: 2015.

Область применения

Соединитель 2РТТ60КПЭ31Ш35В востребован в промышленных системах, где требуется устойчивость к вибрационным, климатическим и барометрическим нагрузкам. Он применяется для внутренних монтажей, а также в составе оборудования, работающего при пониженном давлении и повышенной влажности. Благодаря прямому патрубку и гайке обеспечивается удобный монтаж экранированного кабеля с надёжным креплением и защитой от пыли и брызг.

Конструкция рассчитана на длительную эксплуатацию с сохранением параметров изоляции и контактных соединений, что подтверждается заявленными значениями сопротивления изоляции и наработки. Модель входит в серию 2РТТ и может использоваться в тех же областях, что и другие соединители этой серии, — там, где предъявляются повышенные требования к надёжности электрических соединений.
