Назначение и общая характеристика

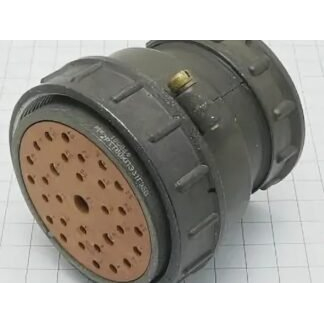

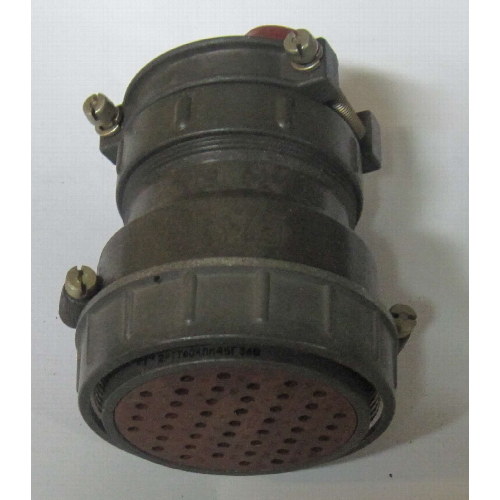

Соединитель 2РТТ60КПЭ31Г35В, артикул 6889, относится к категории 2РТТ и представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие относится к низкочастотным цилиндрическим разъёмам с резьбовым креплением и может применяться в электро- и радиоаппаратуре.

Основное назначение соединителя — соединение и разъединение электрических цепей в устройствах и системах, где требуется коммутация с фиксацией резьбовым соединением. Конструкция предусматривает кабельное исполнение розетки и монтаж пайкой.

Подтверждённые технические характеристики

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый.
• Условный размер корпуса: 60.
• Количество контактов: 31.
• Рабочее напряжение: до 850 В амплитудного значения.
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.
• Способ монтажа: объёмный, пайка.

Конструкция и монтаж

Соединитель состоит из двух частей — вилки и розетки. Эти части могут быть как приборными, так и кабельными. В зависимости от исполнения соединители могут иметь прямые или угловые патрубки. Для рассматриваемого изделия указано кабельное исполнение розетки.

Крепление выполнено резьбовым, а электрический монтаж осуществляется объёмным способом с пайкой. Металлический корпус, карболитовый изолятор и серебряное покрытие контактов входят в подтверждённые характеристики изделия. Тип соединителя обозначен как негерметичный, поэтому герметичность не относится к заявленным свойствам. В исходном описании упоминается защита от пыли и влаги, однако она не подтверждается технической характеристикой «негерметичный».

Применение и условия эксплуатации

Соединитель 2РТТ60КПЭ31Г35В применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он подходит для устройств и систем, где необходимо обеспечить коммутацию с резьбовой фиксацией и использовать кабельную розетку с пайкой.

Изделие рассчитано на работу при температуре от минус 60 до плюс 100 градусов Цельсия, имеет свойства теплостойкости и тропикоустойчивости. Рабочее напряжение составляет до 850 В амплитудного значения, рабочая частота — до 3 МГц. Поскольку соединитель негерметичный, при эксплуатации следует учитывать это ограничение и не рассматривать изделие как герметичный разъём.

Гарантийные показатели

Гарантийный срок хранения соединителей составляет не менее 15 лет с момента изготовления. Гарантийная наработка достигает 1000 часов во всех режимах эксплуатации и до 130000 часов в облегчённом режиме.

Производитель в предоставленных данных не указан. Комплектация и страна производства также не описаны. Артикул изделия — 6889, название — 2РТТ60КПЭ31Г35В.
