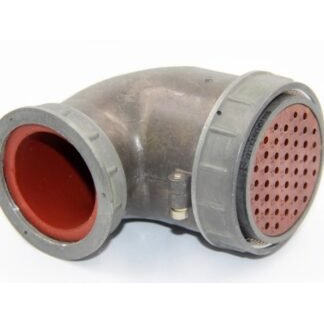

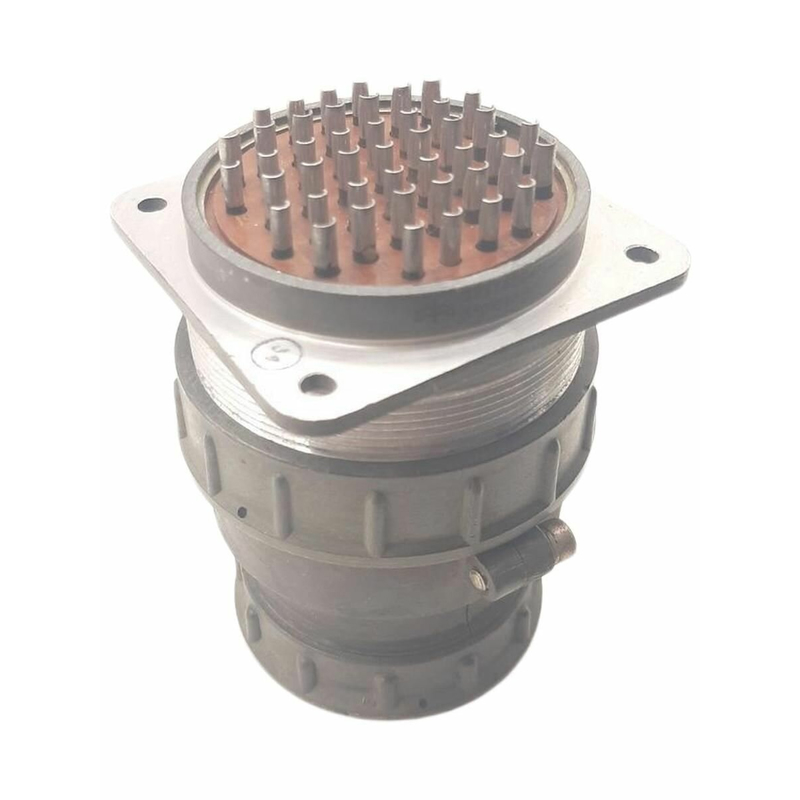

Соединитель 2РТТ60БУЭ31Г35В «5» относится к серии негерметичных, пылебрызгозащищенных цилиндрических разъемов 2РТТ, предназначенных для объемного монтажа в различной радиоэлектронной и промышленной аппаратуре.

Расшифровка обозначения

• 2РТТ – тип разъема: негерметичный, пылебрызгозащищенный, цилиндрический соединитель.

• 60 – условный размер корпуса (диаметр и габариты части «60»).

• Б – вид корпуса: блочный (приборный), предназначен для монтажа на плате/панели.

• У – вид патрубка: угловой патрубок.

• Э – гайка патрубка для экранированного кабеля.

• 31 – общее количество контактов.

• Г – часть соединителя: розетка (приборная).

• 35 – сочетание контактов: 14 контактов Ø 1,5 мм, 14 контактов Ø 2,5 мм, 2 контакта Ø 3,5 мм и 1 контакт Ø 5,5 мм.

• В – всеклиматическое исполнение (широкий диапазон температур и влажности).

Электрические параметры

Разъем рассчитан на работу в цепях постоянного и переменного тока (частотой до 3 МГц) с амплитудным значением напряжения до 850 В (до 700–850 В в зависимости от источника). Контакты имеют покрытие серебром, сопротивление изоляции в нормальных условиях не ниже примерно 5000 МОм. Максимальный ток на отдельные контакты: до 20 А для 1,5 мм, около 35 А для 2,5 мм, 40 А для 3,5 мм и примерно 80 А для 5,5 мм, общая максимально допустимая суммарная нагрузка порядка 552 А.

Конструкция и монтаж

Сочленение разъема – резьбовое, поляризация одношпоночная, что исключает неправильную стыковку с ответной частью (обычно 2РТТ60КУЭ31Ш35В или аналогичной вилкой). Разъем выполнен для всеклиматического исполнения, с рабочим диапазоном температур приблизительно от −60 °C до +100 °C, устойчив к вибрации и тропическим условиям. Монтаж – приборный (блочный), контактный узел обычно подключается пайкой по проводам/кабелю, предусмотрен экранированный патрубок УЭ.

Назначение и применение

Такой соединитель используют в радиоэлектронной и промышленной аппаратуре как разъем общего назначения для соединения цепей питания и сигнальных линий, в том числе в условиях повышенной вибрации и влажности. Разъемы 2РТТ60 взаимосочленяемы с соединителями ШР (по ГЕ0.354.107 ТУ) и 2РТ‑А (по ГЕ0.364.118 ТУ / АШДК.434410.060 ТУ) и относятся к стандартным изделиям, применяемым в изделиях ОКБ и промышленных комплексах.
