Назначение соединителя

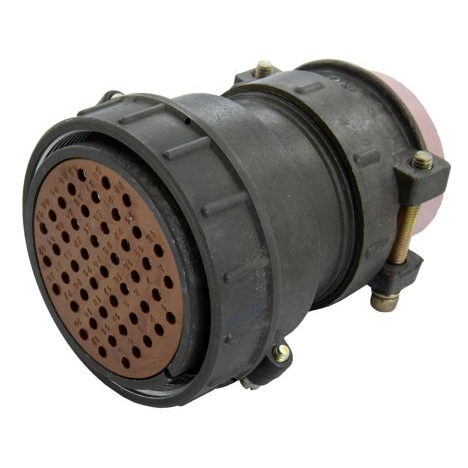

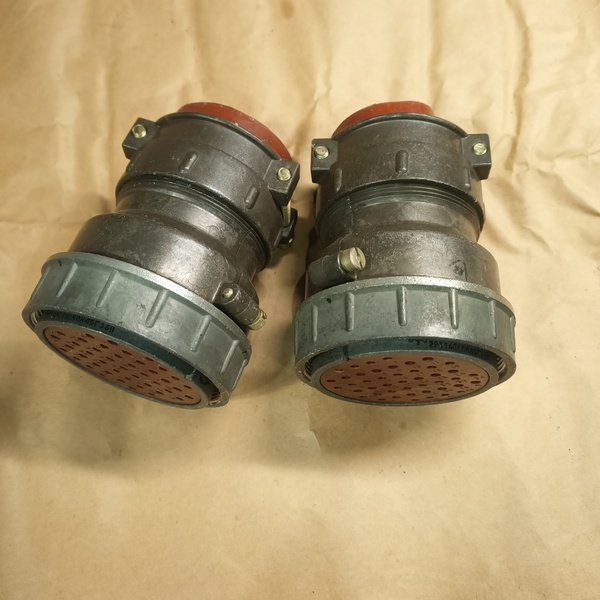

2РТТ60БПН47Г37В «5» производства завода «Элекон» — это низкочастотный цилиндрический соединитель блочного типа объемного монтажа с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Применяется там, где требуется надежное электрическое соединение с высокой плотностью контактов, в том числе при воздействии экстремальных температур и интенсивных вибрационных нагрузок.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и несет полную информацию о конструкции и исполнении изделия.

• 2РТТ — тип соединителя: негерметичный, теплостойкий, тропикоустойчивый.
• 60 — условный размер корпуса.
• Б — блочный корпус.
• ПН — прямой патрубок без дополнительных модификаций.
• 47 — количество контактов, равное 47 штукам.
• Г — разъемная группа или конфигурация контактов.
• 37В — диаметр контакта 3,7 мм, всеклиматическое исполнение.

Исполнение «5» указывает на конкретную модификацию изделия, которая, как правило, связана с особым контролем качества при изготовлении и приемке.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели. Они определяют области допустимого применения и предельные условия эксплуатации.

• Общее количество контактов — 47.
• Способ монтажа — пайка внутреннего типа.
• Тип корпуса — цилиндрический, блочный, объемного монтажа.
• Фиксация — резьбовая.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация — до 1500 метров на секунду в квадрате (150 g).
• Повышенная влажность — 98 процентов при температуре плюс 40 градусов Цельсия.
• Пониженное давление — до 1,3 на 10 в минус четвертой степени Паскаля.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.
• Приемка — «5».
• Год выпуска — 2015.
• Производитель — «Элекон».

Особенности конструкции и применения

Соединитель выполняется в теплостойком и тропикоустойчивом исполнении, что позволяет использовать его в аппаратуре, работающей в сложных климатических условиях. Блочная компоновка корпуса рассчитана на объемный монтаж, при котором пайка проводников производится внутренним способом. Резьбовая фиксация обеспечивает устойчивость сочленения к вибрационным и ударным воздействиям, а также исключает самопроизвольное расчленение под нагрузкой.

Благодаря 47 контактам с диаметром 3,7 мм изделие подходит для построения многоцепных жгутов и кабельных сборок, где требуется передача сигналов и питающих напряжений в одном компактном узле. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и стойкость к влажности 98 процентов при плюс 40 градусах Цельсия делают соединитель пригодным для наземной, морской и бортовой аппаратуры.

Способность выдерживать синусоидальную вибрацию до 1500 метров на секунду в квадрате и работать при пониженном давлении до 1,3 на 10 в минус четвертой степени Паскаля расширяет область применения на высотные и вакуумные условия. Ресурс в 1000 часов минимальной наработки и 500 циклов сочленения-расчленения определяет изделие как элемент многократного подключения с ограниченным, но достаточным для большинства задач ресурсом. Срок сохраняемости 15 лет подтверждает пригодность к длительному хранению на складах и в составе комплектов ЗИП.

Приемка «5» и год выпуска 2015 означают, что партия прошла контроль по установленным правилам и может использоваться в ответственных электрических системах, где важны стабильность параметров и надежность соединения при высокой плотности контактов.
