2РТТ60БПН45Г36В 92г «5»

Цена: ПОД ЗАКАЗ

В наличии: 24 шт.

Технические характеристики

2РТТ60БПН45Г36В «5»

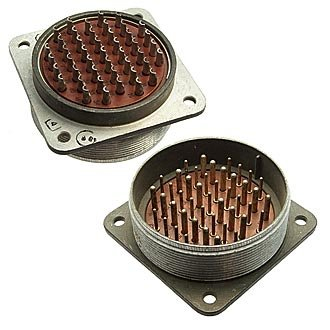

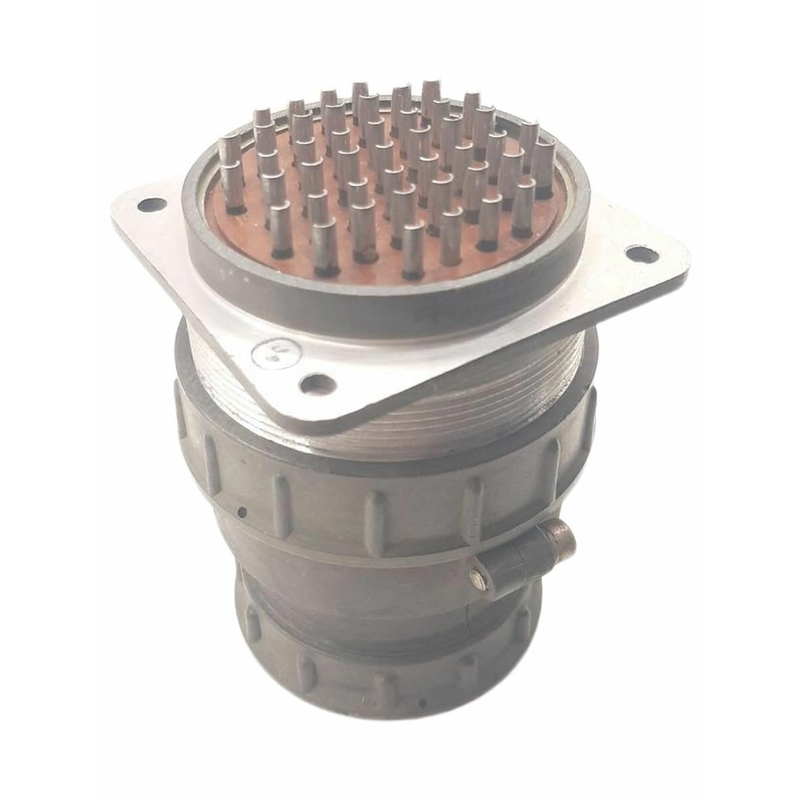

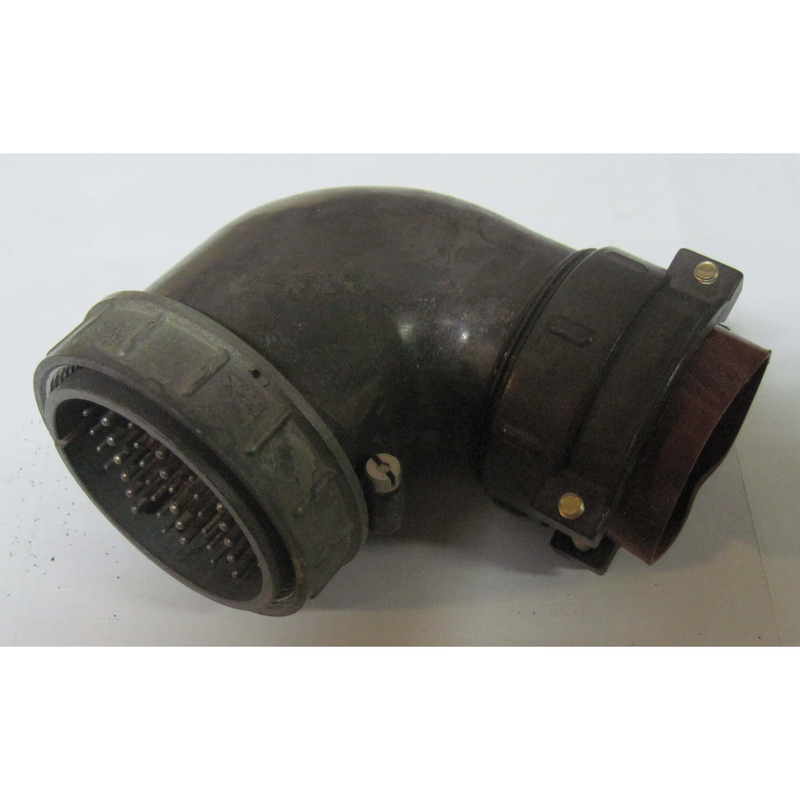

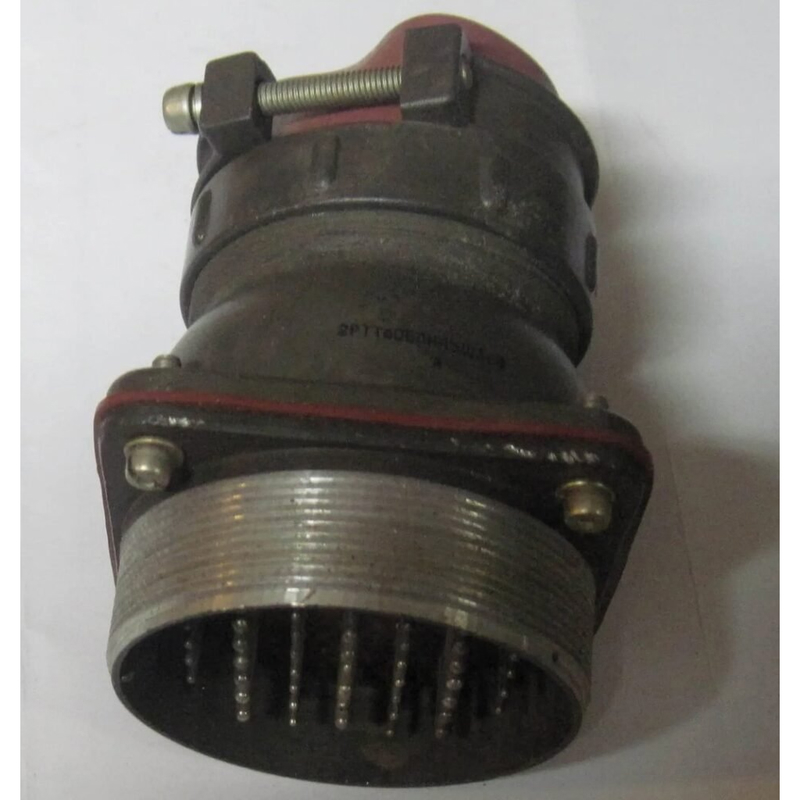

2РТТ60БПН45Г36В «5» — это круглый приборный пылевлагозащищённый электрический разъём серии 2РТТ, относящийся к розетке (гнезду) с 45 контактами. Он предназначен для работы в низкочастотных электрических цепях постоянного и переменного тока, в том числе в условиях повышенных механических нагрузок и сложного климатического воздействия.

Общее назначение

Разъём используется для объёмного монтажа в электро‑, радио‑ и контрольно‑измерительной аппаратуре, а также в наземных и бортовых комплексах, где требуется надёжное многополюсное соединение с высокой вибро‑ и ударостойкостью. Исполнение 2РТТ60БПН45Г36В относится к блочным приборным соединителям с прямым патрубком и резьбовым сочленением, обеспечивая герметичность и устойчивость к пыли и брызгам.

Расшифровка обозначения

2РТТ — тип цилиндрического разъёма.
60 — условный диаметр корпуса (около 60 мм).
БПН — модификация корпуса (блочный, приборный, с определённой формой патрубка и креплением).
45 — общее число контактов.
Г — розетка (гнездо), Ш — вилка.
36 — условное сочетание контактов (структурное распределение под разные токи/сигналы).
В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и атмосферных условий.

Электрические параметры

Соединитель рассчитан на напряжение до 700–850 В постоянного или переменного тока, с максимальной рабочей частотой до 3 МГц. Сопротивление контактов не превышает десятков мОм в зависимости от диаметра контактного стержня, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм, что обеспечивает низкие потери и высокую надёжность соединения.

Климатические и механические условия

Разъём работает в диапазоне температур примерно от −60 до +100 °C, выдерживает перепады температур до −60…+180 °C и пониженное атмосферное давление, что допускает применение в авиационной и космической технике. Соединитель рассчитан на высокую вибрацию (до десятков g), ударные нагрузки и многократные сочленения–расчленения (не менее нескольких сотен циклов), а минимальная наработка — порядка 1000 часов.

Особенности исполнения «5»

Индекс «5» в обозначении обычно указывает на конкретное исполнение или вариант контактов (например, комбинацию силовых и сигнальных контактов, диаметров или исполнения изолятора), что используется в спецификациях конкретных заказчиков или ТУ. Такое исполнение подбирается под конкретную схему подключения, тип кабеля и требования по токам/напряжениям на отдельных контактах, поэтому для точного соответствия нужно сверяться с фирменной схемой или перечнем контактов производителя.

Описание

2РТТ60БПН45Г36В

2РТТ60БПН45Г36В: назначение и особенности разъёма

2РТТ60БПН45Г36В — промышленный электрический разъём серии 2РТТ, рассчитанный на создание надёжных разъёмных соединений в оборудовании с повышенными требованиями к стойкости, герметичности и стабильности контакта. Такие соединители применяются там, где важно безопасно передавать питание и сигналы между отдельными узлами аппаратуры.

Разъём востребован в системах автоматизации, приборостроении, транспортном машиностроении, энергетическом оборудовании, телекоммуникационных комплексах и других технических решениях. Конструктивное исполнение помогает организовать компактное подключение многожильных кабелей и упростить монтаж или обслуживание аппаратуры.

Что обозначает маркировка

Маркировка 2РТТ60БПН45Г36В указывает на принадлежность изделия к серии цилиндрических разъёмов 2РТТ и содержит сведения о конструктивном исполнении, типе контактной части, варианте сочленения и компоновке контактов. Точная расшифровка отдельных символов должна выполняться по технической документации на конкретное исполнение, поскольку параметры зависят от применяемого стандарта и версии изделия.

При подборе соединителя важно сверять:

тип корпуса и способ установки;
количество, расположение и назначение контактов;
вид ответной части;
вариант фиксации при сочленении;
способ монтажа кабеля;
рабочие электрические характеристики;
требования к защите от внешних воздействий.

Преимущества применения

Разъёмы серии 2РТТ используются для формирования долговечных соединений, рассчитанных на эксплуатацию в составе сложных технических систем. Их ключевая задача — поддерживать устойчивый электрический контакт при регулярных подключениях, воздействии вибрации, перепадах температуры и других производственных факторах.

К основным практическим преимуществам относятся:

возможность объединить силовые и сигнальные цепи в одном разъёмном узле;
удобство обслуживания оборудования благодаря быстрому отсоединению кабельных линий;
снижение риска ошибок при подключении при корректном выборе ответных частей;
механическая фиксация соединения;
применение в устройствах с ограниченным монтажным пространством;
совместимость с техническими решениями, использующими разъёмы соответствующей серии.

Где используется 2РТТ60БПН45Г36В

Соединитель 2РТТ60БПН45Г36В может применяться в составе шкафов управления, измерительных комплексов, промышленной автоматики, источников питания, испытательных стендов, подвижной техники и специализированной электронной аппаратуры. Он подходит для случаев, когда кабельную сборку требуется периодически отключать без разборки всего устройства.

Например, в модуле автоматизации разъём может соединять внешний кабельный жгут с внутренней платой или коммутационным блоком. При техническом обслуживании специалист отсоединяет разъём, получает доступ к нужному узлу и затем восстанавливает подключение без повторной прокладки проводов.
