Назначение соединителя

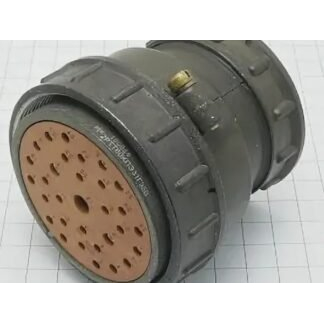

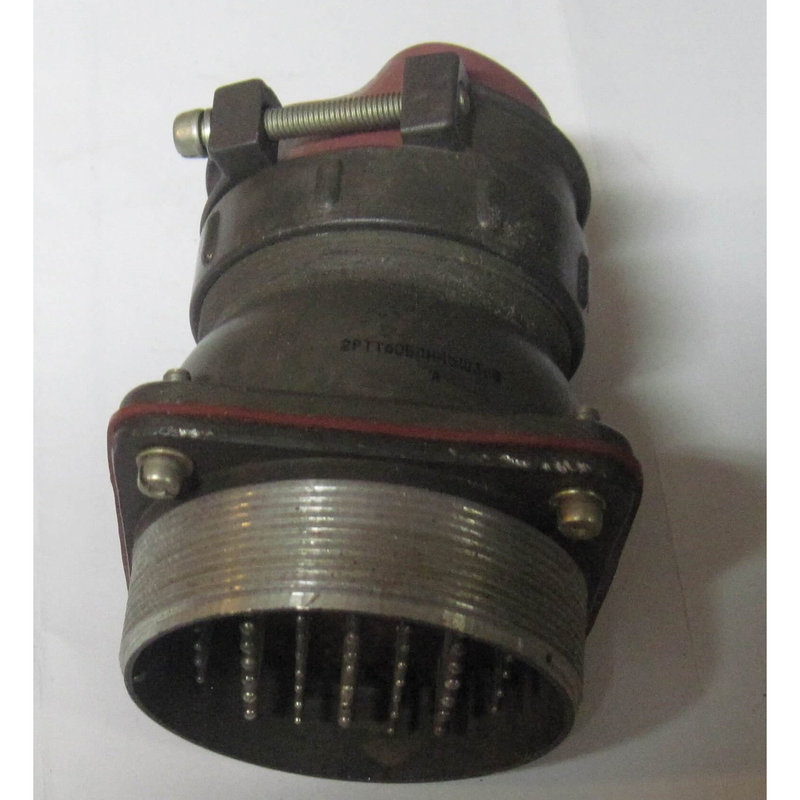

2РТТ60БПН31Г35В «5» — это низкочастотный цилиндрический соединитель производства Элекон, предназначенный для надежного электрического соединения в промышленных системах. Изделие относится к категории 2РТТ и представляет собой блочную вилку с 31 контактом. Основное назначение — обеспечение стабильного электрического контакта между блоками и узлами оборудования, работающего в жестких условиях эксплуатации.

Соединитель применяется в цепях постоянного и переменного тока с рабочей частотой до 3 мегагерц. Такое сочетание параметров делает его пригодным как для передачи питания, так и для сигнальных линий в составе сложных технических комплексов.

Подтвержденные технические особенности

Конструкция соединителя включает цилиндрический корпус с диаметром 60 миллиметров по серии 2РТТ. Исполнение корпуса Г35В обеспечивает защиту от пыли и брызг, что подтверждает пригодность изделия для работы в условиях повышенной влажности и загрязнения. Резьбовая фиксация ответной части гарантирует механическую устойчивость соединения при вибрациях и ударных нагрузках.

Электрические и эксплуатационные параметры изделия подтверждены следующими значениями:

• напряжение в цепях — до 850 вольт амплитудного значения;
• рабочая частота — до 3 мегагерц;
• выдерживаемые ускорения — до 1500 метров на секунду в квадрате;
• пониженное атмосферное давление — 1,3 на 10 в минус четвертой степени паскаля;
• влажность — 98 процентов при температуре плюс 40 градусов Цельсия;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• минимальная наработка — 1000 часов;
• количество циклов соединения и рассоединения — 500;
• срок хранения — 15 лет.

Модель «5» соответствует общепромышленному исполнению по техническим условиям. Год выпуска экземпляра — 2015. Приемка выполнена по варианту «5».

Области применения

Соединители серии 2РТТ используются в авиации, судостроении, промышленности и других областях с жесткими условиями эксплуатации. Этому способствуют теплостойкость и тропикоустойчивость конструкции, а также резьбовая фиксация, исключающая самопроизвольное рассоединение под воздействием вибрации.

Благодаря 31 контакту и блочному исполнению вилки 2РТТ60БПН31Г35В «5» подходит для коммутации многожильных кабельных сборок, межблочных соединений и приборных жгутов. Изделие может эксплуатироваться на подвижных объектах, в герметизированных отсеках и на открытых площадках, где присутствуют пыль и брызги воды.

Устойчивость к пониженному давлению позволяет применять соединитель в высотной и авиационной аппаратуре, а широкий температурный диапазон — в наземных и морских системах, работающих в условиях крайнего севера или тропиков. Совокупность перечисленных свойств делает модель востребованной в ответственных узлах, где требуется сохранить работоспособность после сотен циклов коммутации и длительного хранения.

Условия эксплуатации и ресурс

Заявленная минимальная наработка в 1000 часов и ресурс в 500 циклов соединения и рассоединения определяют область рационального применения изделия: периодическая коммутация блоков, плановое обслуживание и замена модулей. Срок хранения 15 лет подтверждает пригодность соединителя для комплектации резервного оборудования и долговременных складских запасов.

Для сохранения характеристик важно соблюдать чистоту контактных поверхностей, не превышать указанное напряжение и частоту, а также использовать ответные части, соответствующие типу и типоразмеру данного соединителя.
