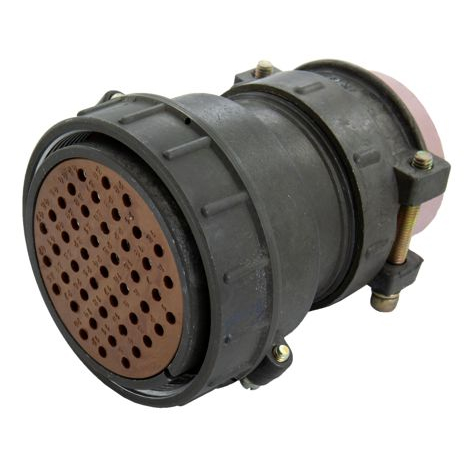

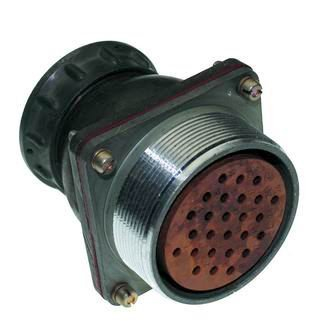

2РТТ60БПЭ47Г37В 2015г «5» Элекон

Цена:

6800 ₽

В наличии: 15 шт.

Производитель: Элекон

Технические характеристики

2РТТ60БПЭ47Г37В «5» — это типовой низкочастотный цилиндрический соединитель (разъём) отечественного производства, выпускаемый заводом «Элекон» в комплектации «5» (обычно это обозначает готовый комплект «вилка + розетка» с определённым набором проводов и методом монтажа).

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Его применяют в промышленной и специальной аппаратуре, где требуется надёжное низкочастотное соединение с повышенными требованиями по вибрации и перепадам темперatur.

Тип: 2РТТ — низкочастотный цилиндрический разъём с резьбовой фиксацией.
Корпус: Б — блочный (приборный), Э — пылебрызгозащищённое исполнение, без герметичности.
Патрубок: П — прямой, используется приборный способ монтажа.

Количество контактов: 47 (40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм).
Материал контактов: серебро, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
Сопротивление контакта: до ≈ 2,5 мОм для контактов Ø 1,5 мм и до ≈ 1 мОм для Ø 2,5 мм.
Максимальная токовая нагрузка: до 20 А на контакт Ø 1,5 мм и до 35 А на контакт Ø 2,5 мм; общая суммарная нагрузка может достигать порядка 399 А.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что обеспечивает хорошую электрическую прочность между цепями.

Диапазон рабочих температур обычно от −60 до +100 °C, что делает соединитель пригодным для использования в тяжёлых климатических и вибрационных условиях.
Соединитель рассчитан на не менее 500 циклов сочленения–расчленения и имеет минимальную наработку около 1000 часов.
Стойкость к вибрации: может работать при синусоидальной вибрации с частотой 1–5000 Гц и ускорением до 300 м/с² (≈30g), что важно для авиационной, военной и транспортной техники.

Описание

Назначение соединителя

2РТТ60БПЭ47Г37В «5» — типовой низкочастотный цилиндрический соединитель (разъём) отечественного производства, выпускаемый заводом «Элекон». Поставка осуществляется в комплектации «5», что обычно обозначает готовый комплект «вилка плюс розетка» с определённым набором проводов и методом монтажа. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Его применяют в промышленной и специальной аппаратуре, где требуется надёжное низкочастотное соединение с повышенными требованиями по вибрации и перепадам температур. Конструкция с резьбовой фиксацией обеспечивает устойчивость к механическим воздействиям и сохраняет надёжный электрический контакт в тяжёлых условиях эксплуатации.

Расшифровка обозначения и конструкция

Маркировка соединителя содержит сведения о его типе, исполнении корпуса, виде патрубка и числе контактов. Ниже приведена расшифровка основных элементов обозначения.

Тип 2РТТ — низкочастотный цилиндрический разъём с резьбовой фиксацией.
Корпус Б — блочный (приборный) вариант исполнения.
Исполнение Э — пылебрызгозащищённое, без герметичности.
Патрубок П — прямой, применяется приборный способ монтажа.
Количество контактов — 47, из них 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

Такая комбинация контактов разного диаметра позволяет одновременно коммутировать как сигнальные цепи, так и цепи с повышенной токовой нагрузкой в рамках одного соединителя.

Материалы и электрические параметры

Контакты изготовлены из серебра, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость. Сопротивление контакта составляет до приблизительно 2,5 мОм для контактов диаметром 1,5 мм и до приблизительно 1 мОм для контактов диаметром 2,5 мм.

Максимальная токовая нагрузка достигает 20 А на контакт диаметром 1,5 мм и 35 А на контакт диаметром 2,5 мм. Общая суммарная нагрузка может достигать порядка 399 А. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что обеспечивает хорошую электрическую прочность между цепями.

Условия эксплуатации и надёжность

Диапазон рабочих температур обычно составляет от минус 60 до плюс 100 градусов Цельсия, что делает соединитель пригодным для использования в тяжёлых климатических и вибрационных условиях. Соединитель рассчитан на не менее 500 циклов сочленения и расчленения и имеет минимальную наработку около 1000 часов.

Стойкость к вибрации: изделие может работать при синусоидальной вибрации с частотой от 1 до 5000 Гц и ускорением до 300 м/с² (приблизительно 30g). Это важно для авиационной, военной и транспортной техники, где соединения подвергаются интенсивным механическим нагрузкам.

Области применения

Благодаря сочетанию пылебрызгозащищённого исполнения, широкого температурного диапазона и высокой вибростойкости соединитель востребован в составе промышленного и специального оборудования. Его применяют в приборах и системах, где требуется надёжное низкочастотное соединение с резьбовой фиксацией и стабильными электрическими характеристиками.

Промышленная аппаратура общего назначения.
Специальная аппаратура с повышенными требованиями по вибрации.
Транспортная и авиационная техника.
Системы, работающие при перепадах температур от минус 60 до плюс 100 градусов Цельсия.

Приёмка и год выпуска

Товар имеет приёмку «5». Год выпуска — 2015. Указанные сведения подтверждают принадлежность изделия к продукции отечественного производства завода «Элекон» и его соответствие заявленным характеристикам по электрическим и эксплуатационным параметрам.
