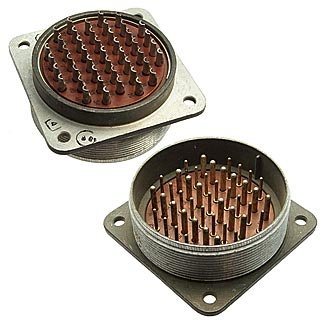

2РТТ60БПЭ45Ш36В 2015г «5» Элекон

Цена:

4850 ₽

В наличии: 51 шт.

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ60БПЭ45Ш36В «Элекон 5» относится к серии цилиндрических низкочастотных пылебрызгозащищённых разъёмов, предназначенных для соединения электрических цепей постоянного и переменного тока в промышленной и специальной аппаратуре. Ниже — основные сведения о его назначении и конструктивных особенностях.

Этот соединитель используется для коммутации силовых и сигнальных цепей в условиях жёсткого промышленного климата, в том числе при повышенной запылённости и влажности. Разъём рассчитан на работу при напряжении до 850 В и частотах до 3 МГц, что позволяет применять его в низкочастотных радиоэлектронных и электротехнических устройствах.

Расшифровка маркировки даёт ключ к конструкции:

2РТТ — тип цилиндрического низкочастотного соединителя.
60 — условный размер корпуса (диаметр).
Б — блочный корпус (приборная часть).
ПЭ — пылебрызгозащищённое исполнение корпуса/патрубка.
45 — общее количество контактов (смешанный набор диаметров, например, часть 1,5 мм и часть 2,5 мм).
Ш36В — ряд контактного поля и тип материала контактов (серебряное покрытие).

Соединитель выполнен в виде пары вилка–розетка, при этом «5» в обозначении обычно указывает на исполнение или номер редакции ТУ. Контакты выполняются из серебряных материалов, что обеспечивает низкое сопротивление и хорошую стабильность переходного сопротивления. Для контактов диаметром 1,5 мм сопротивление не превышает около 2,5 мОм, для 2,5 мм — около 1 мОм, а изоляция в нормальных условиях имеет сопротивление порядка 1000–5000 МОм.

Разъём рассчитан на не менее чем 500 циклов сочленения–расчленения, что делает его пригодным для эксплуатации в ремонтных и сервисных схемах, где требуется периодическое разъединение. Минимальная наработка по времени составляет 1000 часов, а срок сохраняемости в заводской упаковке — до 20 лет, что характерно для изделий согласующимися ТУ и документацией «Элекон».п.).

Описание

2РТТ60БПЭ45Ш36В

2РТТ60БПЭ45Ш36В: надёжный цилиндрический разъём для многоконтактных соединений

Разъём 2РТТ60БПЭ45Ш36В представляет собой цилиндрический низкочастотный соединитель серии 2РТТ, рассчитанный на создание стабильных многоконтактных соединений в электрических цепях промышленного и специального оборудования. Исполнение с 45 контактами позволяет компактно объединять большое число сигнальных, управляющих и питающих линий в одной точке подключения.

Конструкция изделия ориентирована на внутренний объёмный монтаж и эксплуатацию в составе аппаратуры, где особенно важны механическая прочность, однозначность стыковки и устойчивость электрического контакта. Разъёмы данной серии применяются в электрорадиоаппаратуре, системах автоматики, измерительных комплексах, шкафах управления и другом оборудовании с разветвлёнными кабельными соединениями.

Расшифровка обозначения

Маркировка 2РТТ60БПЭ45Ш36В содержит ключевые конструктивные признаки конкретного исполнения:

Обозначение	Значение
2РТТ	Теплостойкий пылебрызгозащищённый цилиндрический соединитель нормальных габаритов
60	Условный размер корпуса
Б	Блочное исполнение корпуса
П	Прямой патрубок
Э	Гайка патрубка для монтажа экранированным кабелем
45	Количество контактов
Ш	Вилка
36	Условное обозначение сочетания и расположения контактов
В	Всеклиматическое исполнение

Таким образом, 2РТТ60БПЭ45Ш36В — это блочная вилка в корпусе условного размера 60, с прямым патрубком и конструкцией, адаптированной для подключения экранированного кабеля.

Конструктивные особенности

Одно из важных преимуществ разъёма 2РТТ60БПЭ45Ш36В — резьбовая фиксация в сочленённом положении. Такое решение снижает риск случайного расстыковывания при вибрации, механических нагрузках и обслуживании оборудования. Одношпоночная поляризация корпуса исключает неправильную ориентацию вилки и ответной розетки при подключении.

Контактная система рассчитана на монтаж пайкой. Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию надёжного электрического соединения при длительной эксплуатации.

Исполнение с гайкой для экранированного кабеля важно для оборудования, работающего в условиях электромагнитных помех. При корректной организации экранирования кабельной линии такое конструктивное решение помогает сохранить целостность экрана и повысить помехоустойчивость сигнальных цепей.

Электрические и эксплуатационные параметры

Соединители серии 2РТТ предназначены для работы в цепях постоянного, переменного и импульсного тока. Для серии указывается применение в цепях переменного тока частотой до 3 МГц при напряжении до 850 В; конкретно допустимые токовые нагрузки следует выбирать по паспортным данным контактного сочетания и условиям эксплуатации.

Ключевые характеристики исполнения 2РТТ60БПЭ45Ш36В:

45 контактов в корпусе условного размера 60.
Блочная вилка для установки на корпусе или панели оборудования.
Прямой патрубок для подключения кабеля.
Возможность монтажа экранированного кабеля.
Резьбовое сочленение с ответной частью.
Одношпоночная поляризация.
Серебряное покрытие контактов.
Монтаж проводников пайкой.
Всеклиматическое исполнение для внутреннего монтажа.

Где применяется 2РТТ60БПЭ45Ш36В

Многоконтактный разъём 2РТТ60БПЭ45Ш36В подходит для построения разъёмных межблочных соединений, когда необходимо обеспечить надёжное подключение большого числа проводников и упростить обслуживание аппаратуры. Типичные задачи применения включают:

Подключение кабельных жгутов к блокам управления и силовым шкафам.
Соединение измерительных, контрольных и исполнительных цепей.
Организацию интерфейсов между отдельными модулями промышленного оборудования.
Подключение экранированных кабелей в системах автоматики и связи.
Использование в контрольно-измерительной, радиоэлектронной и специализированной аппаратуре.

При подборе ответной части необходимо учитывать не только число контактов, но и сочетание контактов 36 , тип части разъёма, исполнение корпуса, способ подключения кабеля и требования к экранированию. Для корректной сборки также следует сверить распайку, допустимую нагрузку на каждый контакт и документацию на конкретную партию изделия.
