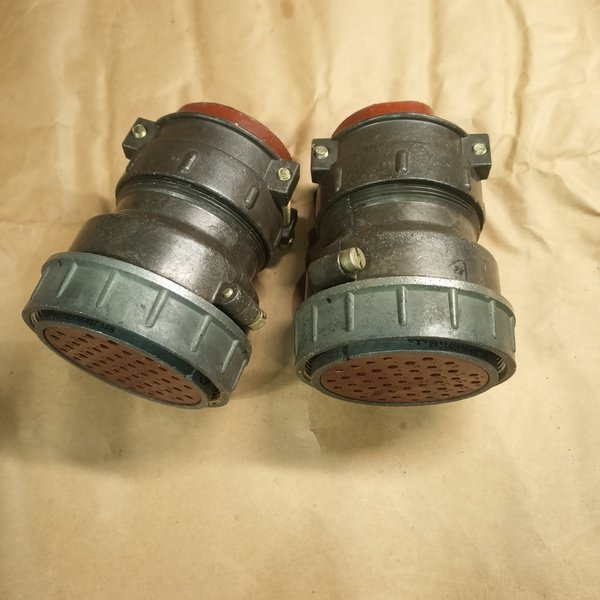

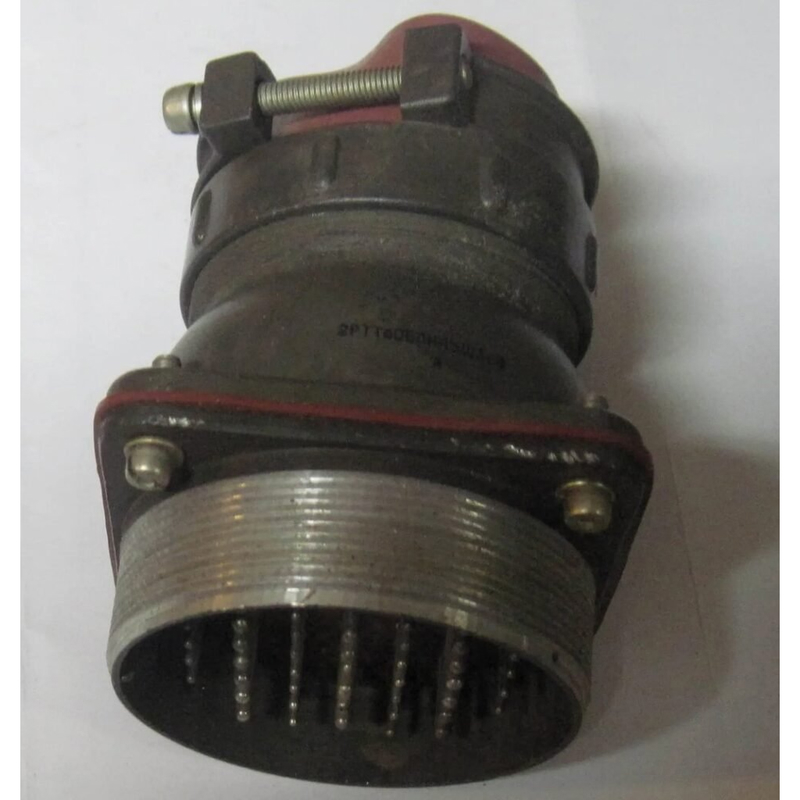

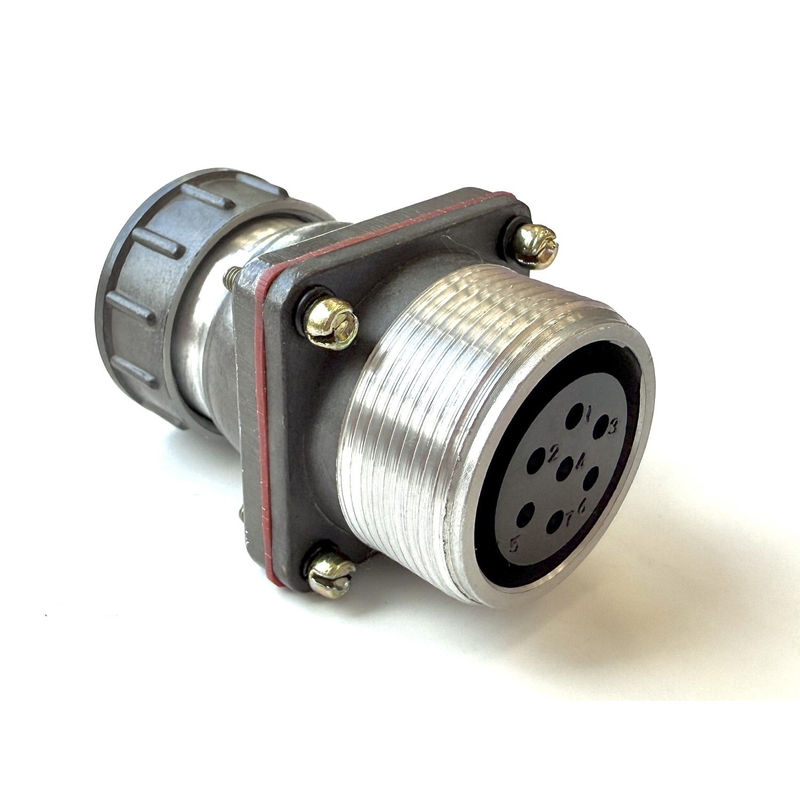

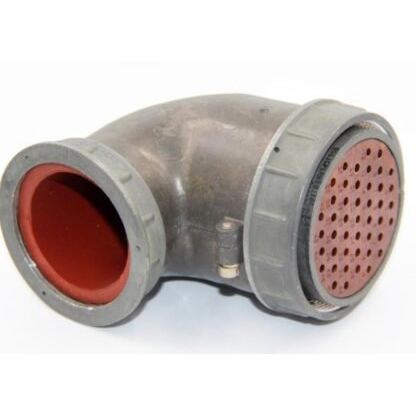

Назначение разъёма 2РТТ60БПЭ45Г36В

Разъём 2РТТ60БПЭ45Г36В производства завода «Элекон» относится к серии цилиндрических низкочастотных электрических соединителей 2РТТ. Он предназначен для коммутации силовых и сигнальных цепей постоянного и переменного тока в электротехническом и радиоэлектронном оборудовании.

Изделие имеет общепромышленное всеклиматическое исполнение, что позволяет применять его в составе промышленной, транспортной и стационарной аппаратуры, где требуется надёжное электрическое соединение при воздействии внешних факторов.

Данный разъём может использоваться как приборная (блочная) часть соединения: типоразмер Б в обозначении указывает на блочную (приборную) вилку или розетку, устанавливаемую непосредственно на корпусе прибора или блока.

Подтверждённые особенности и характеристики

Ниже перечислены параметры, подтверждённые для данной серии и модели. Значения, зависящие от конкретного исполнения, приведены в общем виде.

• Корпус выполнен под условный размер 60 мм.
• Число контактов — 45 штук; сочетание диаметров контактов включает часть под 1,5 мм и часть под 2,5 мм по аналогичным моделям 2РТТ60Б, что позволяет реализовать как сигнальные, так и силовые цепи.
• Рабочее напряжение серии 2РТТ — до 700 В постоянного тока.
• Частота сигнала — до 3 МГц, что типично для данного семейства.
• Сопротивление контактов — обычно не более 1–2,5 мОм в зависимости от диаметра контакта.
• Сопротивление изоляции в нормальных условиях — порядка 1000–5000 МОм, что обеспечивает надёжную развязку цепей.
• Нормируемое число сочленений–расчленений — не менее 500 циклов.
• Минимальная наработка — порядка 1000 часов.
• Срок сохраняемости при хранении — до 20 лет.
• Приёмка — «5», что соответствует военной или особо строгой приёмке.
• Год выпуска — 2015.

Цифра «5» в обозначении связана с модификацией исполнения или вариантом маркировки и комплектации у производителя. Отдельные параметры (точное сочетание диаметров контактов, конкретные значения сопротивления изоляции и переходного сопротивления для данной модификации) следует уточнять по документации завода-изготовителя.

Применение и условия эксплуатации

Разъёмы серии 2РТТ рассчитаны на всеклиматическое исполнение и допускают работу в широком диапазоне температур, при вибрации и ударных нагрузках, характерных для промышленного и транспортного оборудования.

Типовые области применения:

1. Электротехническое и радиоэлектронное оборудование общего и специального назначения.
2. Силовые и сигнальные цепи постоянного и переменного тока.
3. Приборы и блоки, где требуется блочное (приборное) подключение с числом цепей до 45.
4. Аппаратура, эксплуатируемая в условиях вибрации, ударных нагрузок и изменяющихся климатических факторов.

Благодаря сочетанию контактов разного диаметра, разъём позволяет одновременно коммутировать слаботочные сигнальные и более мощные силовые линии в рамках одного соединителя, что сокращает число отдельных разъёмных соединений в изделии.

При монтаже и эксплуатации следует руководствоваться эксплуатационной документацией производителя, учитывать допустимые токовые нагрузки для контактов каждого диаметра и соблюдать требования по сочленению и расчленению, чтобы обеспечить заявленный ресурс не менее 500 циклов.
