Назначение соединителя

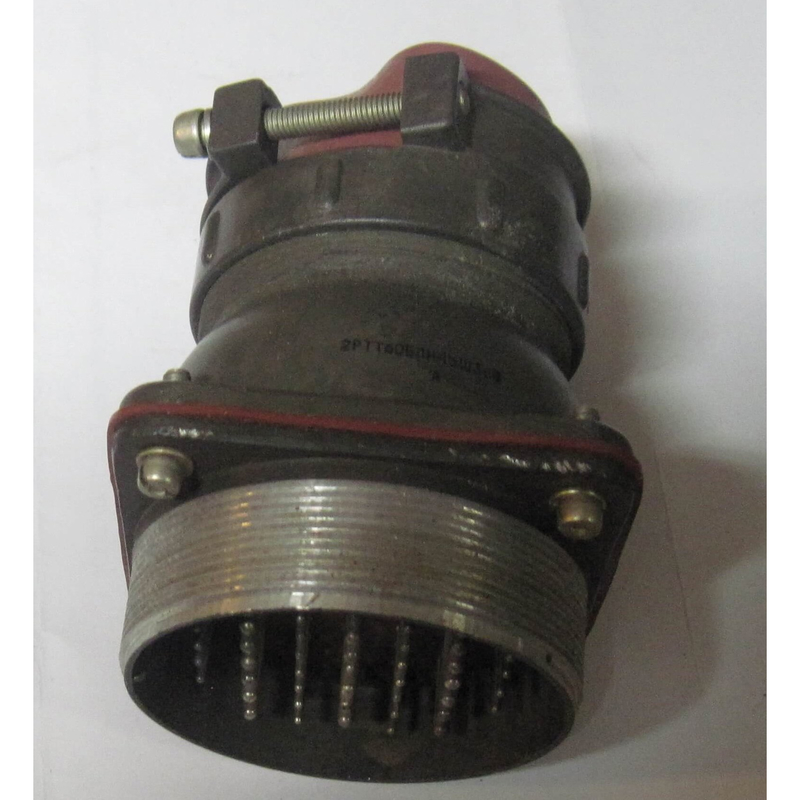

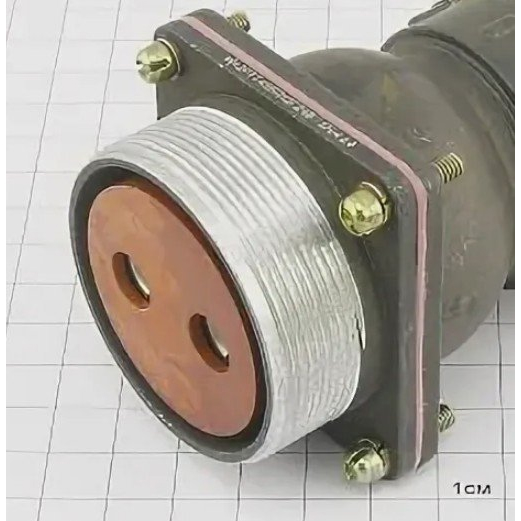

2РТТ60БПЭ31Ш35В Элекон «5» — цилиндрический низкочастотный соединитель всеклиматического исполнения. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Прибор применяется там, где требуется надёжное электрическое соединение цепей в составе оборудования, эксплуатируемого в сложных условиях.

Соединители серии 2РТТ состоят из вилки и розетки. Данное изделие является приборной вилкой, то есть устанавливается на приборной части соединения. Для получения完整ного разъёма требуется ответная розетка соответствующего типа.

Подтверждённые особенности и технические характеристики

Модель 2РТТ60БПЭ31Ш35В относится к приборам с резьбовой фиксацией, что обеспечивает устойчивое механическое соединение половин разъёма. Ниже перечислены подтверждённые характеристики изделия.

• Тип: приборная вилка (БПЭ).
• Количество контактов: 31.
• Тип соединения: штыревое (Ш).
• Диаметр корпуса: 35 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации: до 1500 метров на секунду в квадрате.
• Ресурс сочленения-расчленения: 500 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Исполнение: теплостойкое и тропикоустойчивое, всеклиматическое.

Соединители серии 2РТТ являются негерметичными и пылебрызгозащищёнными. Они подходят для применения с неэкранированным кабелем. Резьбовая фиксация предотвращает самопроизвольное расчленение под воздействием вибрации и механических нагрузок.

Применение

Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур соединитель 2РТТ60БПЭ31Ш35В востребован в авиационной технике, промышленном оборудовании и спецтехнике. Он применяется для коммутации электрических цепей в условиях повышенной вибрации, перепадов температур и воздействия неблагоприятных факторов внешней среды.

Изделие обеспечивает надёжное соединение цепей при напряжении до 850 В и частоте до 3 МГц, что делает его пригодным для использования в системах питания и управления различных приборов и агрегатов. Пылебрызгозащищённое исполнение допускает эксплуатацию в местах, где возможно попадание пыли и капель влаги, но не требует полной герметичности.

Маркировка «5» в обозначении товара может соответствовать приёмке, партии или отметке ОТК. Год выпуска указан как 2015. В разделе характеристик VirtueMart зафиксированы значения: приёмка «5» и год 2015.

Комплектация и совместимость

Соединитель поставляется как самостоятельное изделие — приборная вилка. Для образования рабочего разъёма необходимо подобрать ответную розетку серии 2РТТ с соответствующим числом контактов и диаметром корпуса. Совместимость определяется конструктивным исполнением серии: вилка и розетка серии 2РТТ рассчитаны на совместную работу, резьбовую фиксацию и использование неэкранированного кабеля.

Монтаж предполагает подключение проводников к контактам и последующее сочленение с ответной частью. Ресурс в 500 циклов сочленения-расчленения позволяет использовать разъём при периодическом подключении и отключении оборудования в течение срока службы.

Производитель — ОАО «Элекон». Соединитель предназначен для эксплуатации в цепях постоянного и переменного тока с указанными электрическими параметрами и в заданном температурном диапазоне. При соблюдении условий эксплуатации изделие сохраняет рабочие свойства в течение установленной минимальной наработки — 1000 часов.
