2РТТ60БПЭ31Г35В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 27 шт.

Производитель: Элекон

Технические характеристики

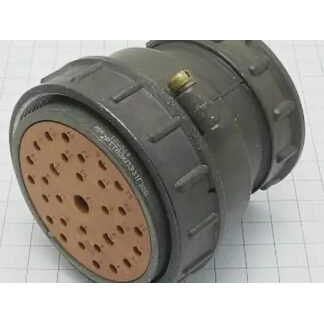

Соединитель 2РТТ60БПЭ31Г35В (маркировка «5») Элекон относится к серии цилиндрических низкочастотных разъёмов 2РТТ, предназначенных для работы в электрических цепях постоянного и переменного тока в промышленном и специальном оборудовании.

Это цилиндрический, пылебрызгозащищённый (ПЭ) низкочастотный разъём, рассчитанный на использование в электрических цепях постоянного и переменного токов с частотами до примерно 3 МГц.
Обеспечивает соединение кабельных и печатных линий в приборах и аппаратах, где важны надёжность контакта и защита от внешних воздействий (пыль, брызги).

Максимальное рабочее напряжение — до 850 В (амплитудное значение) постоянного или переменного тока.
Сопротивление изоляции в нормальных условиях обычно не менее 1000 МОм , что обеспечивает высокую надёжность изоляции при длительной эксплуатации.

Разъёмы серии 2РТТ рассчитаны на не менее 500 циклов сочленения–расчленения , что делает их пригодными для повторных подключений.
Допустимый диапазон рабочих температур — примерно от −60 °C до +100 °C , что позволяет использовать их в различных климатических условиях, включая промышленные и военные применения.

Буквенно‑цифровая часть 2РТТ60БПЭ31Г35В указывает на типоразмер (60), исполнение (БПЭ — пылебрызгозащищённая версия), условный размер 31 и тип корпуса 35В.
Маркер «5» в обозначении обычно обозначает вариант исполнения или номер чертежа/конструкции (например, тип корпусной части или вариант крепления), принятый на производителе Элекон, и не относится к цене или количеству контактов.п.) и сравнить с другими типами 2РТТ.

Описание

Назначение соединителя 2РТТ60БПЭ31Г35В Элекон «5»

Соединитель 2РТТ60БПЭ31Г35В с маркировкой «5» производства Элекон относится к серии цилиндрических низкочастотных разъёмов 2РТТ. Такие изделия предназначены для работы в электрических цепях постоянного и переменного тока в промышленном и специальном оборудовании. Основное назначение — обеспечение надёжного электрического соединения кабельных и печатных линий в приборах и аппаратах, где предъявляются повышенные требования к стабильности контакта и защите от внешних воздействий.

Разъём применяется там, где необходимо быстрое и повторяемое сочленение и расчленение цепей без потери качества контакта. Это делает его востребованным в составе блоков, стоек, пультов и других устройств, эксплуатируемых в сложных условиях.

Подтверждённые особенности и технические характеристики

Конструктивно изделие представляет собой цилиндрический пылебрызгозащищённый низкочастотный разъём. Ниже перечислены характеристики, заявленные для данной серии и исполнения.

Тип: цилиндрический низкочастотный разъём серии 2РТТ.
Исполнение по защите: ПЭ — пылебрызгозащищённое, что ограничивает попадание пыли и брызг внутрь корпуса.
Рабочий диапазон частот: цепи постоянного и переменного тока с частотами до примерно 3 МГц.
Максимальное рабочее напряжение: до 850 В (амплитудное значение) постоянного или переменного тока.
Сопротивление изоляции в нормальных условиях: обычно не менее 1000 МОм.
Ресурс сочленения–расчленения: не менее 500 циклов.
Диапазон рабочих температур: примерно от минус 60 °C до плюс 100 °C.
Приёмка: «5»; год выпуска: 2015.
Артикул: 51020; производитель: Элекон; категория: 2РТТ.

Буквенно-цифровая часть обозначения 2РТТ60БПЭ31Г35В указывает на типоразмер (60), исполнение (БПЭ — пылебрызгозащищённая версия), условный размер 31 и тип корпуса 35В. Маркер «5» в обозначении обычно обозначает вариант исполнения или номер чертежа, конструкции, принятый на предприятии-изготовителе, и не относится к цене или количеству контактов.

Применение и условия эксплуатации

Соединитель востребован в промышленном и специальном оборудовании, где требуется устойчивость к пыли и брызгам, а также работа в широком температурном диапазоне. Типичные сценарии — соединение кабельных и печатных линий внутри приборов и аппаратов, организация разъёмных интерфейсов между блоками, подключение пультов и выносных устройств.

Благодаря ресурсу не менее 500 циклов сочленения–расчленения изделие подходит для участков, где подключение выполняется регулярно при обслуживании, настройке или замене блоков. Высокое сопротивление изоляции и допустимое напряжение до 850 В обеспечивают применимость в цепях с повышенными требованиями к электрической прочности.

Практические указания по подбору и монтажу

Убедитесь, что условия эксплуатации по температуре и защите от пыли и брызг соответствуют исполнению ПЭ.
Проверьте соответствие типоразмера, условного размера и типа корпуса требованиям конкретного присоединительного узла.
При сравнении с другими разъёмами серии 2РТТ учитывайте исполнение, приёмку и год выпуска, указанные в сопроводительных документах.
Соблюдайте допустимое рабочее напряжение и частотный диапазон при проектировании цепи.
Учитывайте ресурс сочленений при планировании регламента обслуживания.

Дополнительные сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных отсутствуют, поэтому уточняйте их у поставщика или в документации изготовителя.
