Назначение

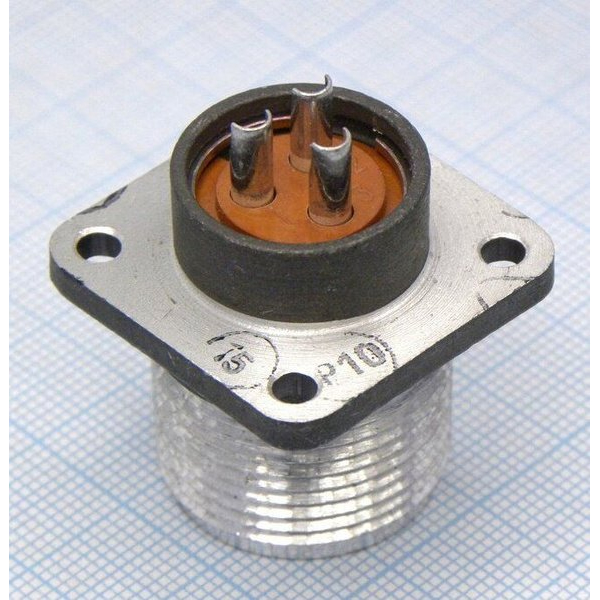

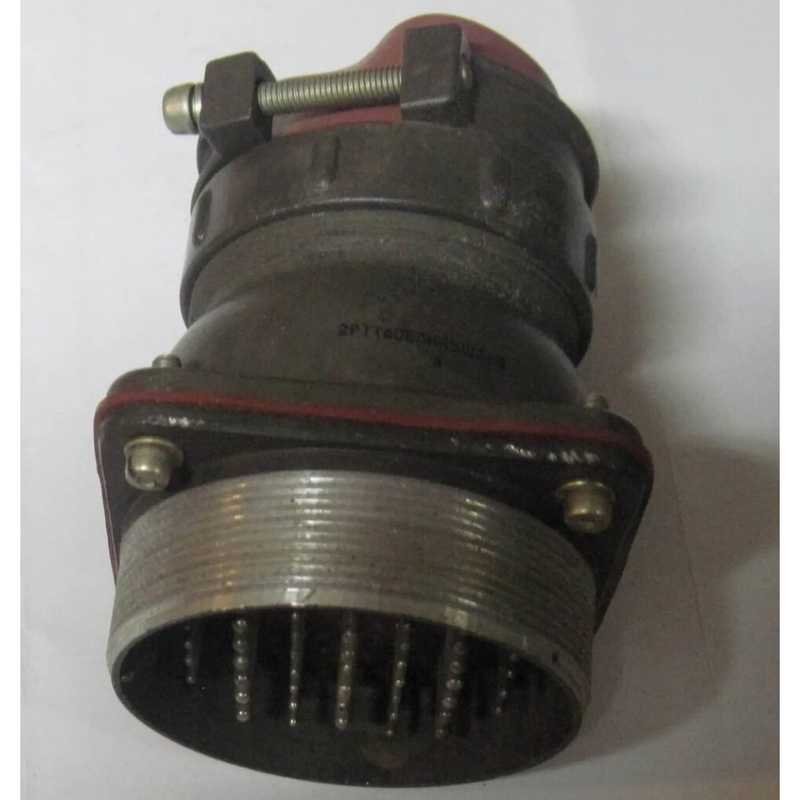

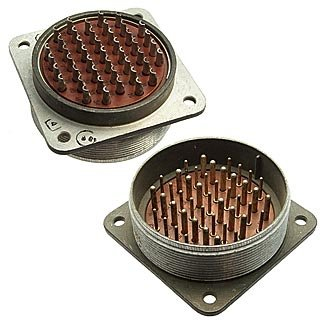

2РТТ60Б4Ш36В «5» — электрический разъём цилиндрической формы из серии 2РТТ. Он предназначен для соединения в радиоэлектронной и радиотехнической аппаратуре и применяется как соединитель общего назначения с резьбовым соединением и монтажом путём пайки. Корпус выполнен по типу Б, то есть в виде розетки.

Изделие имеет 4 ряда контактов и 36 контактов общего количества. Артикул товара — 6860, категория — 2РТТ. Такая конструкция относится к многоконтактным цилиндрическим соединителям и применяется там, где требуется объединить несколько электрических цепей в одном разъёме с резьбовой фиксацией.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение — 850 В.
• Максимальная рабочая частота — 3 МГц.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Количество контактов — 36, количество рядов — 4.
• Приемка, указанная в характеристиках товара, — «5».

Климатическое исполнение

Разъём выполнен во всеклиматическом варианте с обозначением В. Он рассчитан на работу при температуре от -60 до +100 °C, при повышенной влажности до 98% и температуре +40 °C, а также при пониженном давлении до 1,3·10⁻⁴ Па. Изделие выдерживает смену температур и подходит для жёстких условий эксплуатации.

Механическая стойкость и ресурс

• Синусоидальная вибрация на частотах 1–5000 Гц с ускорением до 300 м/с² (30 g).
• Одиночные удары с ускорением до 10000 м/с² (1000 g).
• Многократные удары с ускорением до 1500 м/с² (150 g).
• Количество сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 15 лет.

Применение

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Резьбовое соединение обеспечивает механическую фиксацию ответных частей, а пайка используется для монтажа контактов. Благодаря 36 контактам изделие подходит для многоконтурных соединений в составе аппаратуры, где допустимы указанные электрические и климатические условия.

Всеклиматическое исполнение В и стойкость к вибрации, ударам, влажности, пониженному давлению и смене температур позволяют применять разъём в условиях, соответствующих подтверждённым характеристикам. При подборе следует учитывать максимальное рабочее напряжение 850 В, максимальную рабочую частоту 3 МГц, число контактов и рядов, а также тип корпуса Б в виде розетки.

В предоставленных данных отсутствуют сведения о номинальном токе, диаметре корпуса, переходном сопротивлении контактов и допустимом сечении проводника. Поэтому при практическом применении следует опираться только на подтверждённые параметры, указанные в описании, и не превышать максимальное рабочее напряжение и максимальную рабочую частоту.
