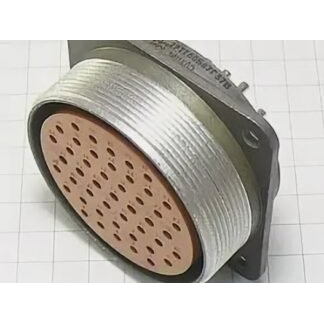

Назначение соединителя 2РТТ60Б47Ш37В «Элекон»

Соединитель 2РТТ60Б47Ш37В «Элекон» с маркировкой «5» относится к серии низкочастотных цилиндрических многоконтактных разъёмов. Такие изделия применяются в промышленной и радиоэлектронной аппаратуре для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков. Разъём обеспечивает электрическую и механическую связь между отдельными частями оборудования, позволяя быстро подключать и отключать цепи без пайки и демонтажа аппаратуры.

Основное назначение изделия — объёмный монтаж в составе электротехнического и радиоэлектронного оборудования. Соединитель рассчитан на работу в цепях постоянного и переменного тока и применяется там, где требуется надёжное многократное сочленение и расчленение контактов.

Подтверждённые особенности конструкции и характеристик

Разъём выполнен в цилиндрическом корпусе с резьбовой фиксацией сочленённого положения. Корпус представляет собой металлический цилиндр с байонетной или резьбовой муфтой, а контакты установлены в пластмассовой или композитной вставке. Резьбовая фиксация удерживает сочленённое положение и предотвращает самопроизвольное разъединение под воздействием вибрации.

Электрические параметры серии 2РТТ:

• рабочая частота цепей — до примерно 3 МГц;
• максимальное напряжение — до 850 В (амплитудное значение);
• рабочий ток на один контакт — в диапазоне от единиц до сотен ампер;
• сопротивление перехода контактов — порядка единиц—десятков миллиом, что обеспечивает низкие потери и надёжный контакт.

Обозначение «В» указывает на всеклиматическое исполнение. Разъём работоспособен в широком диапазоне температур (обычно от минус 60 °C до плюс 100 °C) и при повышенной влажности при температуре до плюс 40 °C. Изделие рассчитано на воздействие вибрации, пониженного давления и агрессивных сред.

Соединитель относится к типу негерметичных, теплостойких и тропикоустойчивых изделий. Это делает его пригодным для эксплуатации в промышленных, военных и транспортных системах, где предъявляются повышенные требования к климатической стойкости.

Маркировка «5» и приёмочные данные

Маркировка «5» в обозначении обычно связана с модификацией или исполнением изделия — например, вариант конструкции, тип вставки, способ монтажа или технологическая группа. При этом маркировка не изменяет основных функциональных характеристик серии 2РТТ. В характеристиках VirtueMart для данной позиции указана приёмка «5», год выпуска — 2015. Артикул товара — 51013, категория — 2РТТ, производитель — Элекон.

Применение и монтаж

Разъём предназначен для монтажа в корпусах приборов или на панелях. Подключение кабелей и проводов выполняется через кабельные вводы либо непосредственно к контактам. Объёмный монтаж означает, что проводники присоединяются к контактным элементам со стороны корпуса, а не поверхностным способом.

Изделие допускает многократные соединения и разъединения — до нескольких сотен циклов — без потери электрической и механической надёжности. Резьбовая фиксация при этом сохраняет плотность сочленения и стабильность переходного сопротивления контактов.

Области применения соединителя:

1. промышленная и радиоэлектронная аппаратура;
2. электротехническое оборудование с объёмным монтажом;
3. промышленные, военные и транспортные системы, где требуется всеклиматическое исполнение;
4. узлы и блоки, соединяемые гибкими кабелями и проводами.

Таким образом, 2РТТ60Б47Ш37В «Элекон» с маркировкой «5» — это низкочастотный цилиндрический многоконтактный соединитель объёмного монтажа с резьбовой фиксацией, рассчитанный на цепи постоянного и переменного тока, всеклиматическое исполнение и многократное сочленение. Изделие выпуска 2015 года имеет приёмку «5» и предназначено для надёжного соединения электрических цепей в составе промышленного и радиоэлектронного оборудования.
