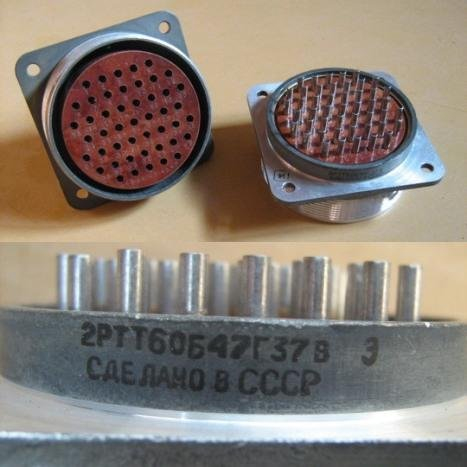

2РТТ60Б47Ш37В «1» — это блочная вилка (штыревая часть) цилиндрического низкочастотного соединителя всеклиматического исполнения, предназначенная для надежного соединения электрических цепей в различных электро- и радиоаппаратах.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТТ — тип соединителя (пылебрызгозащищенный, цилиндрический); 60 — условный размер корпуса; Б — блочная часть; 47 — общее количество контактов; Ш — вилка (штырь); 37 — сочетание контактов (40 шт. диаметром 1,5 мм и 7 шт. диаметром 2,5 мм); В — всеклиматическое исполнение; «1» — модификация (вероятно, указывает на конкретный типоразмер или исполнение).

Назначение и монтаж

Соединитель используется для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Монтаж осуществляется объемно, пайкой, без патрубка и гайки, на неэкранированный кабель; корпус металлический, изолятор из карболита.

Эта вилка подходит для приборов и оборудования, где требуется высокая надежность соединения в сложных условиях.

Технические характеристики

• Рабочая температура: от -60 до +100 °C.

• Максимальное напряжение: 850 В.

• Рабочая частота: до 3 МГц.

• Количество циклов коммутации: не менее 500.

• Устойчивость к вибрации (1–10000 Гц, до 100 м/с²), ударам (до 1500 м/с²) и линейному ускорению (до 2000 м/с²).

• Срок сохраняемости: 15–20 лет.

Условия эксплуатации

Всеклиматическое исполнение позволяет использовать в широком диапазоне: от пониженного давления (1,3·10⁻⁴ Па) до повышенной влажности (98% при +40 °C), с защитой от пыли и брызг. Производится в России предприятиями вроде Элекон (Казань).
