2РТТ60Б47Г37В 2015г «5» Элекон

Цена:

5100 ₽

В наличии: 14 шт.

Производитель: Элекон

Технические характеристики

2РТТ60Б47Г37В «5» Элекон — это цилиндрический низкочастотный электрический соединитель (разъём‑розетка) из серии 2РТТ, выпускаемый заводом «Элекон» по техусловиям ГЕ0.364.118ТУ. Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до нескольких МГц) и используется в промышленной и военной аппаратуре, где важны надёжность и теплостойкость.

Разъём низкочастотный, цилиндрический, пылебрызгозащищённый, с резьбовым соединением; применяется как блочная розетка в стационарных и приборных конструкциях.
Количество контактов — 47 штук: 40 контактов диаметром около 1,5 мм и 7 — около 2,5 мм; контакты круглые, извлекаемые, с одношпоночной поляризацией корпуса.
Максимальное рабочее напряжение (амплитудное значение) обычно не превышает 700–850 В, максимально допустимый ток на контакт лежит в районе 20 А для контактов ∅1,5 мм и около 35 А для ∅2,5 мм.

Соединитель рассчитан на работу в широком диапазоне температур: от примерно −60 °C до +100 °C, что позволяет использовать его в жёстких климатических условиях.
Устойчив к воздействию вибрации (диапазон частот до нескольких килогерц, ускорение до порядка 300 м/с²), а также к одиночным и многократным ударам, что делает его пригодным для бортовых и вибрационно нагруженных систем.
Сохраняет работоспособность при пониженном атмосферном давлении и обладает высокой наработкой (тысячи часов работы и сотни циклов сочленения‑расчленения), а срок сохраняемости обычно составляет около 15 лет.

Корпус — цилиндрический, из термостойких материалов (часто используется карболит), обеспечивается герметичность и защита от пыли и брызг, что важно для применения в промышленном и военном оборудовании.
Разъёмы серии 2РТТ, включая 2РТТ60Б47Г37В, взаимосочленяемы с другими типами разъёмов (например, серии ШР и 2РТ‑А), что упрощает модернизацию и замену.
Буква «Б» в обозначении указывает на блочную конструкцию, а индекс «5» в записи «Элекон „5“» обычно относится к версии или модификации изделия (например, год выпуска или исполнение), но не влияет на основные электрические параметры.

Описание

2РТТ60Б47Г37В

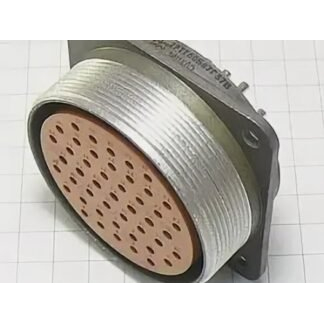

2РТТ60Б47Г37В — цилиндрический низкочастотный разъём для приборного монтажа

Разъём 2РТТ60Б47Г37В — это многоконтактный цилиндрический соединитель серии 2РТТ, рассчитанный на надёжное подключение электрических цепей постоянного и переменного тока. Исполнение подходит для приборного, панельного и промышленного оборудования, где важны механическая прочность, стойкость к внешним воздействиям и большое число контактных линий в одном корпусе.

Конструкция 2РТТ60Б47Г37В представляет собой блочную часть для установки на панель. Соединение с ответной кабельной частью выполняется резьбовым способом, что помогает предотвратить самопроизвольное разъединение при вибрации и эксплуатации оборудования в сложных условиях.

Расшифровка маркировки

Обозначение разъёма содержит основные конструктивные признаки:

Элемент маркировки	Значение
2РТТ	Серия цилиндрических низкочастотных соединителей
60	Условный размер корпуса
Б	Блочное, приборное исполнение для монтажа на панель
47	Общее количество контактов
Г	Исполнение контактной части с гнёздами
37	Сочетание контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм
В	Всеклиматическое исполнение

Таким образом, 2РТТ60Б47Г37В позволяет вывести через один соединитель до 47 электрических цепей с разделением на группы для разных токовых нагрузок.

Технические особенности

Разъём выполнен в металлическом корпусе из алюминиевого сплава с защитным покрытием. Изолятор изготовлен из карболита, а латунные контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее стабильность электрического соединения.

Ключевые параметры 2РТТ60Б47Г37В:

47 извлекаемых контактов гнездового типа.
40 контактов диаметром 1,5 мм.
7 контактов диаметром 2,5 мм.
Одношпоночная поляризация, исключающая неправильную ориентацию при сочленении.
Резьбовое соединение с ответной частью.
Монтаж на панель через крепёжные отверстия.
Электрическое присоединение проводников пайкой.
Шаг резьбы накидной гайки — М64×1,5.
Ориентировочные габариты корпуса — 68×68×42 мм.
Расстояние между монтажными отверстиями — 54 мм; диаметр отверстий — 4,5 мм.

Сочетание малых и увеличенных контактов удобно, когда в одном жгуте необходимо одновременно передавать управляющие, измерительные, сигнальные и силовые цепи.

Электрические и климатические параметры

Для контактов диаметром 1,5 мм допускается токовая нагрузка до 20 А, а для контактов диаметром 2,5 мм — до 35 А. Максимальное рабочее напряжение в зависимости от условий применения указывается до 850 В. Контактное сопротивление не превышает 2,5 мОм для контактов 1,5 мм и 1,0 мОм для контактов 2,5 мм.

Разъём сохраняет работоспособность при температурах от −60 до +100 °C. Также конструкция рассчитана на эксплуатацию при высокой влажности, вибрации, механических ударах и изменении атмосферного давления. Ресурс соединителя составляет до 500 циклов сочленения и расчленения, а минимальная наработка — 1000 часов.

Где применяется 2РТТ60Б47Г37В

Многоконтактный разъём 2РТТ60Б47Г37В применяется в оборудовании, где требуется компактно и надёжно подключить большое количество проводников:

системах автоматики и управления;
измерительных комплексах и испытательных стендах;
приборных шкафах и панелях управления;
промышленном электрооборудовании;
транспортной, энергетической и специальной технике;
аппаратуре с раздельными сигнальными и силовыми цепями;
кабельных жгутах сложной конфигурации.

Важно учитывать, что данное исполнение является блочной частью с гнездовыми контактами и предназначено для работы с совместимой ответной кабельной вилкой. Перед проектированием или заменой соединителя следует сверить сочетание контактов, положение ключа, монтажные размеры, тип ответной части и требования конкретной конструкторской документации.

Итог

2РТТ60Б47Г37В — функциональный 47-контактный низкочастотный разъём в приборном корпусе, предназначенный для панельной установки. Он объединяет 40 сигнальных контактов диаметром 1,5 мм и 7 контактов увеличенного диаметра 2,5 мм, благодаря чему подходит для построения сложных электрических соединений в промышленной и специальной аппаратуре. Резьбовая фиксация, одношпоночная поляризация, извлекаемые контакты и широкий температурный диапазон делают его практичным решением для надёжных многолинейных подключений.
