Назначение соединителя 2РТТ60Б45Ш36В

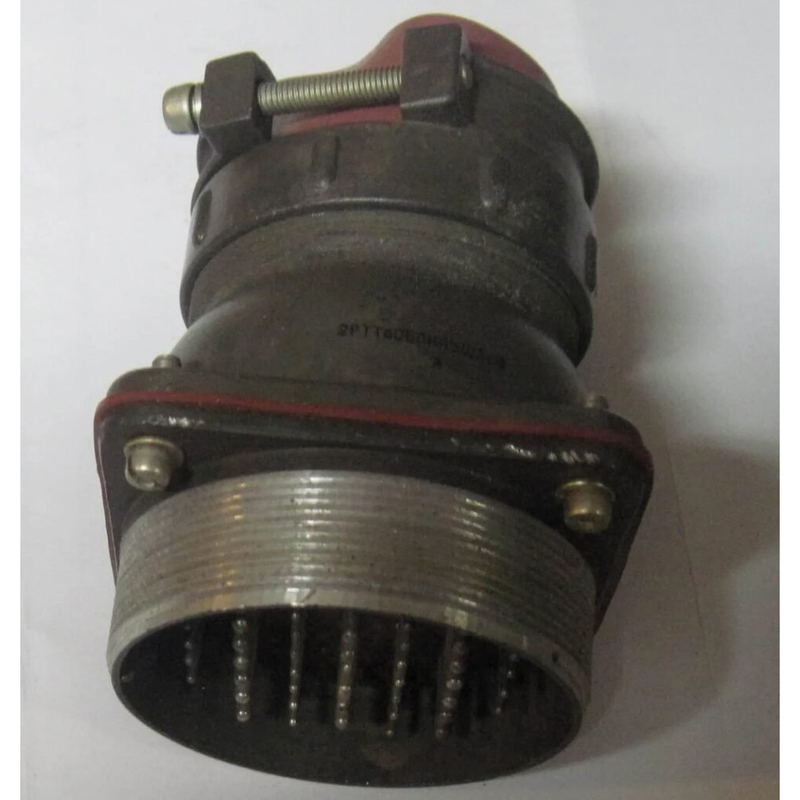

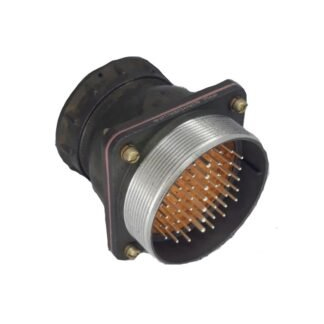

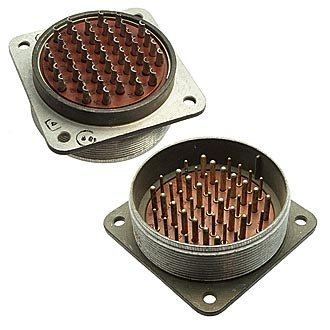

2РТТ60Б45Ш36В Элекон «5» — цилиндрический низкочастотный соединитель, выпускаемый в виде блочной вилки без патрубка. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Такое сочетание параметров делает соединитель пригодным для силовых и сигнальных линий в составе блоков аппаратуры, где требуется одновременно передавать питание и низкочастотные сигналы через один узел сочленения.

Артикул изделия — 51011. Принадлежность к серии 2РТТ указывает на класс цилиндрических соединителей, а исполнение «В» соответствует всеклиматическому варианту, рассчитанному на эксплуатацию в тяжёлых условиях окружающей среды.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя несёт полную информацию о его конструкции. Разберём её по элементам:

• 2РТТ — серия цилиндрических низкочастотных соединителей.
• 60 — условный диаметр корпуса, равный 60 миллиметрам.
• Б — блочное исполнение, то есть часть без кожуха.
• 45 — общее количество контактов.
• Ш — вилка (штыревая часть сочленения).
• 36 — вариант сочетания контактов.
• В — всеклиматическое исполнение.

Контакты выполнены с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения. Фиксация сочленения — резьбовая. Соединитель относится к негерметичному типу.

Электрические характеристики

Соединитель содержит 45 контактов двух типов: 25 контактов диаметром 1,5 миллиметра и 20 контактов диаметром 2,5 миллиметра. Переходное сопротивление контактов нормируется на уровне не более 2,5 миллиона Ом для контактов 1,5 миллиметра и не более 1 миллиона Ом для контактов 2,5 миллиметра. Сопротивление изоляции составляет не менее 5000 мегаом.

Токовая нагрузка распределяется по типам контактов:

• до 20 ампер на контакт диаметром 1,5 миллиметра;
• до 35 ампер на контакт диаметром 2,5 миллиметра;
• суммарная нагрузка по всем цепям — до 515 ампер.

Ресурсные показатели: количество сочленений и расчленений — до 500 циклов, наработка — не менее 1000 часов.

Условия эксплуатации и стойкость к воздействиям

Всеклиматическое исполнение определяет рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля.

По механическим воздействиям изделие выдерживает:

• синусоидальную вибрацию в диапазоне от 1 до 5000 Герц с ускорением 300 метров на секунду в квадрате (30 g);
• одиночный механический удар с ускорением до 10000 метров на секунду в квадрате (1000 g);
• многократный механический удар с ускорением до 1500 метров на секунду в квадрате (150 g).

Такие параметры подтверждают пригодность соединителя для аппаратуры, работающей в условиях интенсивной тряски, ударов и перепадов давления.

Совместимость и приёмка

2РТТ60Б45Ш36В взаимозаменяем и совместим по сочленению с соединителями серий ШР и 2РТ-А, что упрощает замену и комплектование узлов, собранных на аналогичных разъёмах. Изготовитель — предприятие «Элекон», производство ведётся по техническим условиям ТУ ГЕ0.364.120 ТУ.

Товар поставляется с приёмкой «5», год выпуска — 2015. Указанная приёмка отражает уровень контроля качества при изготовлении и подтверждает соответствие изделия требованиям технических условий.

Область применения

Соединитель применяется в качестве блочного узла коммутации в электротехнической и радиоэлектронной аппаратуре, где необходимо соединить до 45 цепей одновременно, включая мощные силовые линии и низкочастотные сигнальные цепи. Резьбовая фиксация удерживает сочленение при вибрации, а всеклиматическое исполнение позволяет использовать изделие в составе оборудования, эксплуатируемого на открытых площадках, в неотапливаемых помещениях и на подвижных объектах. Диапазон частот до 3 МГц и амплитудное напряжение до 850 В охватывают типовые задачи питания и передачи управляющих сигналов в блоках, шкафах и пультах.
