Назначение

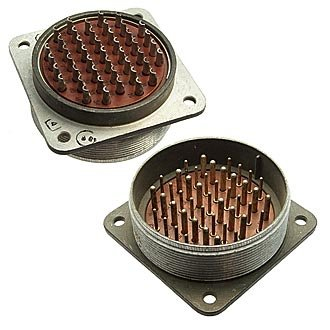

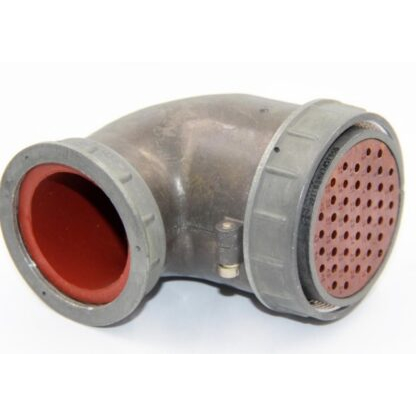

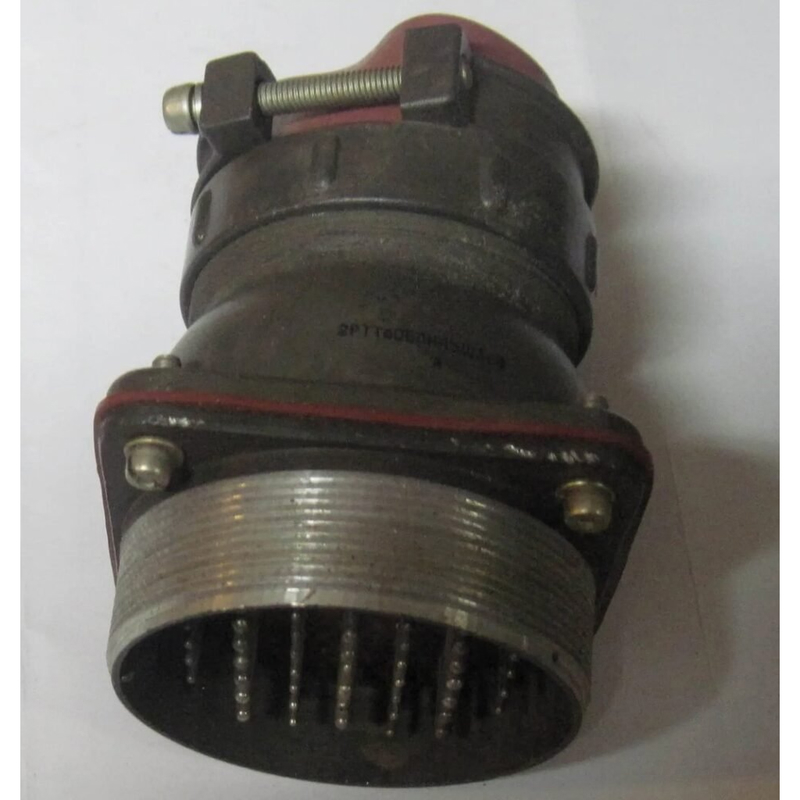

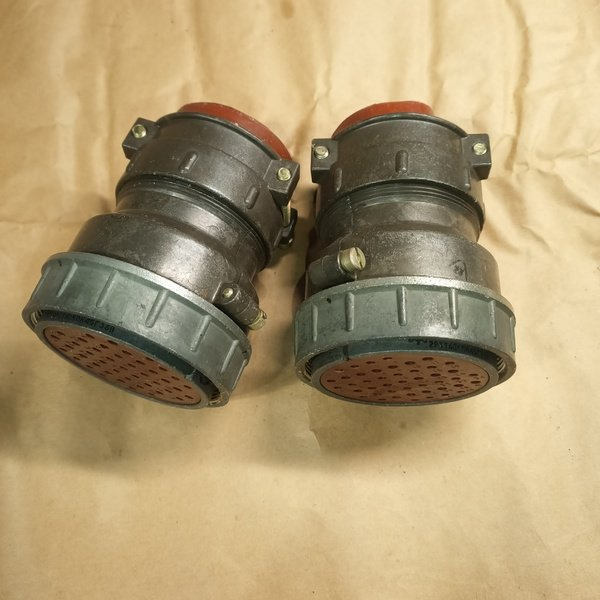

2РТТ60Б45Г36В Элекон «5» — цилиндрический низкочастотный электрический разъём (розетка), предназначенный для соединения в электрических цепях постоянного и переменного тока частотой до 3 кГц. Изделие применяется для коммутации силовых и сигнальных линий в составе кабельных сборок и жгутов, где требуется большое число контактов в одном соединителе и повышенная токовая нагрузка.

Подтверждённые особенности

• Производитель — компания Элекон, корпус типа Б с условным размером 60 мм.
• 45 контактов: 25 штук диаметром 1,5 мм (ток до 20 А) и 20 штук диаметром 2,5 мм (ток до 35 А), общая токовая нагрузка до 515 А.
• Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.
• Рабочие контакты изготовлены из серебра.
• Максимальное напряжение — 850 В, сопротивление изоляции не менее 5000 МОм.
• Соединитель негерметичный, всеклиматического исполнения.
• Выдерживает 500 циклов соединений-расоединений и наработку не менее 1000 часов.
• Устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Соответствует техническим условиям и взаимосовместим с разъёмами серий ШР и 2РТ-А.
• Приёмка «5».
• Год выпуска — 2015.

Применение

Разъём востребован в промышленном и специальном оборудовании, где необходимо передавать значительные токи одновременно по нескольким десяткам цепей: в силовых щитах, распределительных устройствах, приборах управления и измерительных комплексах. Благодаря сочетанию контактов двух диаметров одно изделие позволяет объединить в одном корпусе и мощные силовые линии до 35 А на контакт, и более многочисленные цепи до 20 А на контакт.

Условия эксплуатации и совместимость

Всеклиматическое исполнение и негерметичная конструкция определяют область применения разъёма в закрытых объёмах и аппаратных отсеках, защищённых от прямого воздействия влаги. Устойчивость к синусоидальной вибрации с ускорением до 300 метров на секунду в квадрате позволяет использовать соединитель на объектах с выраженными вибрационными нагрузками.

Взаимосовместимость с разъёмами серий ШР и 2РТ-А упрощает замену и подбор ответных частей при ремонте и модернизации существующего оборудования. Назначенный ресурс — 500 циклов соединений-расоединений и наработка не менее 1000 часов — рассчитан на условия периодической коммутации в течение срока службы изделия.

Ключевые параметры одной строкой

1. Тип: розетка цилиндрическая низкочастотная.
2. Число контактов: 45.
3. Максимальное напряжение: 850 В.
4. Общая токовая нагрузка: до 515 А.
5. Сопротивление изоляции: не менее 5000 МОм.
6. Приёмка: «5».
