Назначение и общая характеристика

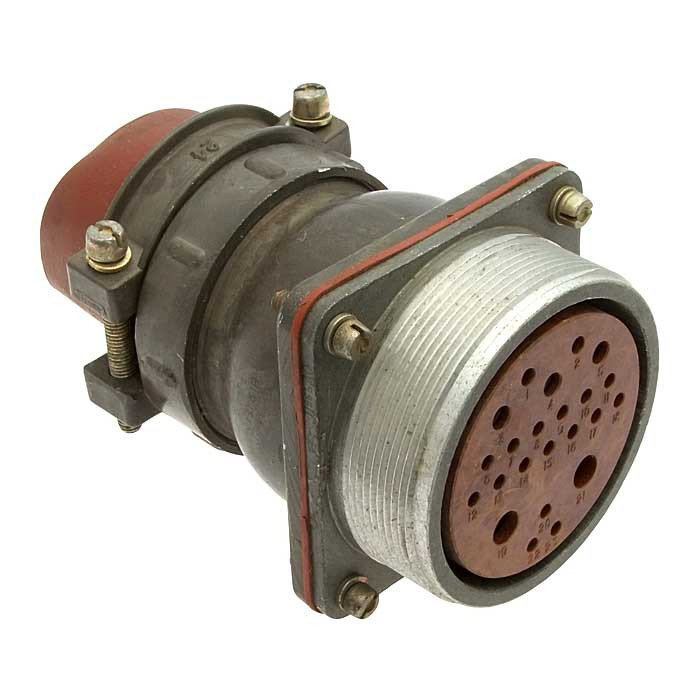

2РТТ60Б31Г3В «5» — цилиндрический низкочастотный электрический соединитель всеклиматического исполнения. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется для надежного соединения в радиоэлектронной и промышленной аппаратуре, где требуется устойчивость к вибрациям, ударам и воздействию экстремальных температур.

Позиция относится к категории 2РТТ, артикул — 6844. Конструкция рассчитана на эксплуатацию в диапазоне температур от -60 до +100 °C. По описанию, соединитель сохраняет работоспособность при пониженном давлении и высокой влажности, а также защищен от пыли и брызг.

Конструкция и расшифровка обозначения

Изделие выполнено в виде блочной розетки без патрубка. Сочленение фиксируется резьбой, монтаж внутренний, выполняется пайкой. Контакты имеют серебряное покрытие. Общее количество контактов соответствует номиналу 31.

Обозначение 2РТТ60Б31Г3В расшифровывается следующим образом:

• 2РТТ — теплостойкий, тропикоустойчивый, негерметичный тип исполнения;
• 60 — условный размер корпуса;
• Б — блочный вид исполнения;
• 31 — номинал контактов и тока;
• Г3 — вид контактов и фиксации;
• В — всеклиматическое исполнение.

Таким образом, буквенно-цифровая маркировка указывает на блочное исполнение, всеклиматическое применение и особенности контактной группы. Розетка без патрубка подходит для внутреннего монтажа в аппаратуре, где соединение выполняется пайкой.

Технические характеристики и условия эксплуатации

Соединитель выдерживает до 500 сочленений-расчленений. Сопротивление изоляции составляет не менее 1000 МОм, наработка — минимум 1000 часов. Рабочее напряжение достигает 850 В, рабочий диапазон частот — до 3 МГц. Температурный диапазон эксплуатации — от -60 до +100 °C.

К основным подтвержденным особенностям относятся:

• цилиндрический низкочастотный соединитель всеклиматического исполнения;
• блочная розетка без патрубка с резьбовой фиксацией сочленения;
• внутренний монтаж пайкой;
• серебряное покрытие контактов;
• устойчивость к вибрациям и ударам;
• работа при пониженном давлении и высокой влажности;
• защита от пыли и брызг.

Применение

2РТТ60Б31Г3В «5» применяется в радиоэлектронной и промышленной аппаратуре для соединения электрических цепей постоянного и переменного тока. Блочное исполнение без патрубка и внутренний монтаж пайкой делают его пригодным для установки в составе оборудования, где важны резьбовая фиксация сочленения и устойчивость к внешним воздействиям.

Изделие рассчитано на эксплуатацию в условиях вибраций, ударов, повышенной влажности и пониженного давления. Диапазон температур от -60 до +100 °C позволяет использовать его в аппаратуре, работающей в сложных климатических условиях.

Приемка «5»

В характеристиках товара для данной позиции указана приемка «5». Она дополняет сведения о контроле качества изделия. Другие данные о приемке, сертификатах и стандартах в предоставленной информации отсутствуют.
