Назначение соединителя

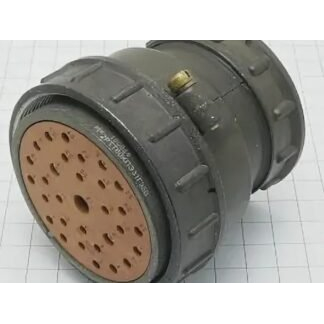

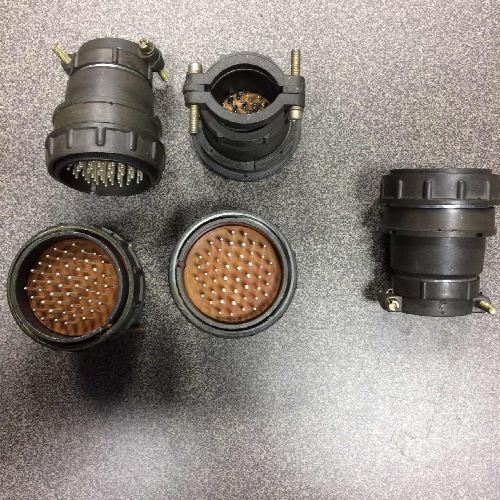

2РТТ60Б31Г35В Элекон «5» — это низкочастотный цилиндрический соединитель розеточного типа, выпускаемый компанией Элекон. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розеточное исполнение означает, что ответная часть сочленяется с вилкой соответствующего типа, а фиксация сочленённого положения выполняется резьбой, что обеспечивает удобство эксплуатации и устойчивость контакта к механическим нагрузкам.

Соединитель применяется в промышленных и бытовых электрических установках для подключения оборудования, которому требуется стабильное питание в цепях постоянного и переменного тока. Также он подходит для электро- и радиоаппаратуры общего назначения, включая оборудование, работающее в сложных климатических условиях.

Подтверждённые особенности и характеристики

Изделие имеет негерметичную конструкцию, выполнено как теплостойкое и тропикоустойчивое, с всеклиматическим исполнением, которое обозначено буквой «В». Максимальное рабочее напряжение достигает 850 В (амплитудное значение), а максимальная рабочая частота — 3 МГц. Условный размер корпуса — 60, вид корпуса — блочный (приборный) без патрубка. Способ монтажа — объёмный с пайкой, покрытие контактов — серебро. Рабочая температура окружающей среды варьируется от минус 60 до плюс 100 градусов Цельсия, минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет.

Всего в соединителе 31 контакт:

• четырнадцать контактов диаметром 1,5 мм;
• четырнадцать контактов диаметром 2,5 мм;
• два контакта диаметром 3,5 мм;
• один контакт диаметром 5,5 мм.

Соединитель совместим с разъёмами ШР и 2РТ-А. Изделие соответствует ТУ АШДК.434410.060ТУ и ГЕ0.364.120ТУ. Оно выдерживает вибрацию, повышенную влажность до 98 процентов при плюс 40 градусах Цельсия и пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур соединитель подходит для аппаратуры, эксплуатируемой как в отапливаемых помещениях, так и в условиях повышенной влажности, вибрации и пониженного давления. Он востребован в промышленных и бытовых электрических установках, где требуется стабильное питание оборудования в цепях постоянного и переменного тока.

Объёмный монтаж с пайкой и серебряное покрытие контактов обеспечивают надёжное электрическое соединение. Резьбовая фиксация сочленённого положения исключает самопроизвольное разъединение под воздействием вибрации. Совместимость с разъёмами ШР и 2РТ-А расширяет область применения изделия и позволяет использовать его при замене или комплектации существующего оборудования.

Приёмка и учётные данные

Соединитель имеет приёмку «5». Год выпуска указан как 2015. Артикул изделия — 51008, категория — 2РТТ, производитель — Элекон.

Ключевые параметры кратко

1. Тип: низкочастотный цилиндрический соединитель розеточного типа.
2. Исполнение: негерметичное, теплостойкое, тропикоустойчивое, всеклиматическое (обозначение «В»).
3. Электрические параметры: до 850 В амплитудного значения, до 3 МГц.
4. Корпус: условный размер 60, блочный (приборный) без патрубка.
5. Монтаж: объёмный с пайкой, покрытие контактов — серебро.
6. Условия работы: от минус 60 до плюс 100 градусов Цельсия, влажность до 98 процентов при плюс 40 градусах Цельсия, пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
7. Ресурс: минимальная наработка 1000 часов, срок сохраняемости 15 лет.
8. Совместимость: разъёмы ШР и 2РТ-А.
9. Соответствие: ТУ АШДК.434410.060ТУ, ГЕ0.364.120ТУ.
