Назначение и конструкция

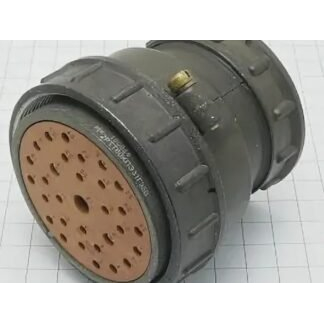

2РТТ60Б31Г35В «5» — цилиндрический низкочастотный электрический соединитель, выполненный в виде блочной части, то есть рецептакл. Изделие предназначено для внутреннего монтажа на панель или в блок и применяется для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Фиксация ответной части выполняется резьбовым способом. Конструкция содержит 31 гнездовой контакт, а условный размер корпуса составляет 60.

Подтверждённые технические характеристики

• Тип корпуса — блочная часть, рецептакл, для монтажа на панель или блок.
• Тип фиксации — резьбовой.
• Количество контактов — 31.
• Тип контактов — розетка, гнездовые.
• Условный размер корпуса — 60.
• Рабочий ток на контакт — до 20 А; значение зависит от типоразмера контакта.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от -60 °C до +125 °C.
• Вибропрочность — синусоидальная вибрация от 1 до 5000 Гц с ускорением до 300 м/с².
• Ударная прочность — многократные механические удары с ускорением до 1500 м/с².
• Минимальное количество циклов сочленения-расчленения — 500.
• Пониженное атмосферное рабочее давление — до 5 мм рт. ст.
• Относительная влажность воздуха — до 98% при температуре +35 °C с конденсацией влаги.

Условия эксплуатации и исполнение

Соединитель относится к низкочастотным цилиндрическим соединителям и предназначен для внутреннего монтажа. Указанные параметры по вибрации, ударам, пониженному давлению и влажности определяют условия, в которых изделие сохраняет работоспособность согласно имеющемуся описанию.

В карточке товара указаны приёмка «5» и год 2015. В имеющемся описании также указано всеклиматическое исполнение «5». Эти сведения относятся к учётным данным изделия и приведены без расширения сведений, которых нет в исходных данных.

Области применения

Соединитель применяется в электро- и радиоаппаратуре для коммутации электрических цепей. В исходных данных перечислены следующие области применения:

• авиационная и космическая техника;
• судостроение и морская техника;
• железнодорожный транспорт и подвижной состав;
• промышленная автоматизация и технологическое оборудование;
• военная техника и специальное оборудование;
• контрольно-измерительная аппаратура;
• системы связи и телекоммуникаций.

Учётные данные

Артикул изделия — 6843. Категория — 2РТТ. В имеющемся описании указан завод-производитель АО «Завод Элекон», выпускающий такие разъёмы по ТУ ГЕ0.364.120. Название товара и артикул приведены без изменений.
