Назначение и область применения

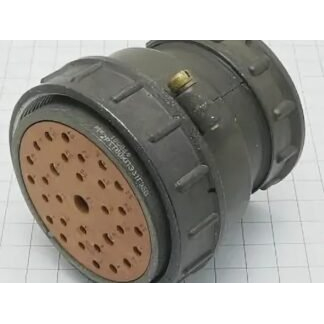

2РТТ60Б31Г35В «5» (артикул 6842) — низкочастотный цилиндрический соединитель категории 2РТТ, предназначенный для объёмного монтажа с резьбовой фиксацией. Изделие применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители данного типа используются в радиоэлектронной и радиотехнической аппаратуре. По сочленению они взаимосочленяемы с другими типами разъёмов, например с ШР.

Конструктивные особенности

По данным каталога, изделие имеет следующие подтверждённые особенности:

• тип соединителя — негерметичный, теплостойкий, тропикоустойчивый;
• климатическое исполнение — всеклиматическое;
• условный размер корпуса — 60;
• вид корпуса — блочный (приборный);
• вид патрубка — без патрубка;
• часть соединителя — розетка (Г);
• количество контактов — 31.

Корпус блочного (приборного) вида и отсутствие патрубка определяют область применения изделия в составе аппаратуры и приборных блоков. Резьбовая фиксация обеспечивает соединение при объёмном монтаже.

Распределение контактов

Контакты распределены по четырём типоразмерам:

• 14 контактов диаметром 1,5 мм;
• 14 контактов диаметром 2,5 мм;
• 2 контакта диаметром 3,5 мм;
• 1 контакт диаметром 5,5 мм.

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт составляет:

• для контакта диаметром 1,5 мм — до 20 А;
• для контакта диаметром 2,5 мм — до 35 А;
• для контакта диаметром 3,5 мм — до 40 А;
• для контакта диаметром 5,5 мм — до 80 А.

Монтаж, совместимость и эксплуатация

Соединитель предназначен для объёмного монтажа и резьбовой фиксации. Он рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Всеклиматическое исполнение, теплостойкость и тропикоустойчивость указаны в числе подтверждённых особенностей изделия.

Негерметичное исполнение означает, что изделие не относится к герметичным соединителям. Применение соединителя связано с радиоэлектронной и радиотехнической аппаратурой, где требуется соединение и разъединение электрических цепей.

Приёмка, год выпуска и гарантийные условия

В карточке товара указаны приёмка «5» и год 2026. Гарантийный срок хранения соединителя составляет не менее 15 лет со дня изготовления. Гарантийная наработка — от 1 000 часов во всех режимах эксплуатации или 130 000 часов в облегчённом режиме.
