Назначение

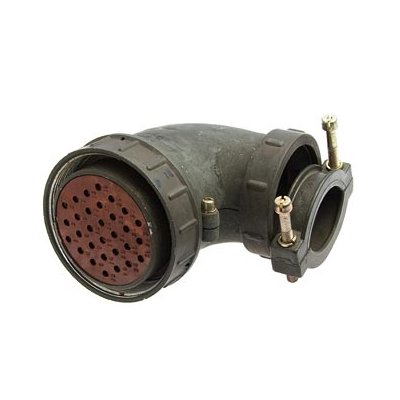

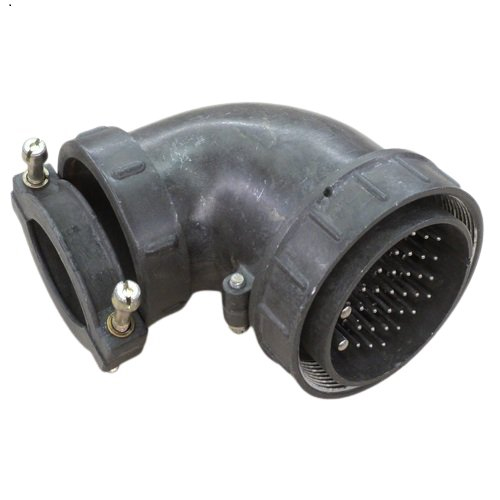

2РТТ55КУН35Ш34В (ШР55У35НГ3) — вилка кабельная цилиндрического низкочастотного разъёма теплостойкого исполнения. Изделие предназначено для ручного соединения электрических цепей. По имеющемуся описанию соединитель применяется во всеклиматическом исполнении при внутреннем монтаже с экранированным или неэкранированным кабелем.

Разъём рассчитан на цепи постоянного и переменного тока частотой до 3 МГц с амплитудным напряжением до 850 В. Для подбора по токовой нагрузке в таблице указаны значения 20 А для контактов диаметром 1,5 мм и 40 А для контактов диаметром 3,5 мм; суммарная нагрузка по таблице достигает 344 А.

Конструкция и подтверждённые характеристики

Сочленение корпусов — резьбовое, с одношпоночной поляризацией. Монтаж выполняется пайкой, контакты имеют серебряное покрытие. В обозначении 2РТТ указывает на теплостойкий тип, 55 — условный размер корпуса, КУН — кабельную часть с угловым патрубком и гайкой для неэкранированного кабеля, 35 — количество контактов.

Основные параметры:

• количество контактов — 35, из них 33 диаметром 1,5 мм и 2 диаметром 3,5 мм;
• ток на контакт — 20 А для диаметра 1,5 мм и 40 А для диаметра 3,5 мм;
• суммарная токовая нагрузка — до 344 А;
• сопротивление контакта — не более 2,5 мОм для диаметра 1,5 мм и не более 0,75 мОм для диаметра 3,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс соединений — до 500 циклов;
• наработка — не менее 1000 часов;
• исполнение — негерметичное, пылебрызгозащищённое, по ТУ ГЕ0.364.120;
• приёмка — «5».

Артикул товара — 6823. Категория — 2РТТ. Производитель в предоставленных данных не указан.

Применение и важные уточнения

Изделие предназначено для внутреннего монтажа в составе кабельных соединений с экранированным или неэкранированным кабелем. Разъём выполнен негерметичным, но пылебрызгозащищённым. При монтаже следует учитывать пайку контактов, резьбовое сочленение и одношпоночную поляризацию корпусов.

В исходных данных есть расхождение: наименование указывает на кабельные вилки, а расшифровка «Ш34В» описывает розетку с конкретной комбинацией. Кроме того, в общем тексте упоминается ток до 200 А на контакт, тогда как таблица приводит 20 А и 40 А в зависимости от диаметра контакта. Для точного подбора исполнения, токового режима и типа части соединителя следует сверяться с маркировкой и эксплуатационной документацией.
