Назначение и область применения

Цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель 2РТТ55КУН35Ш34В «5» предназначен для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие рассчитано на эксплуатацию при амплитудном значении напряжения до 850 В, что позволяет использовать его в широком спектре внутриприборных соединений радиоэлектронной аппаратуры, контрольно-измерительной техники и промышленного оборудования.

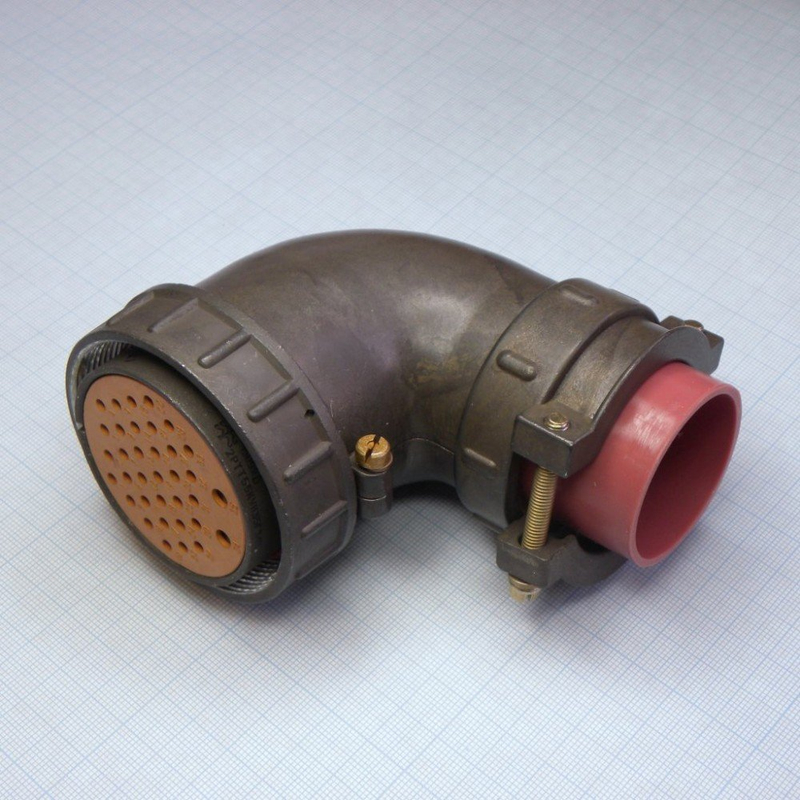

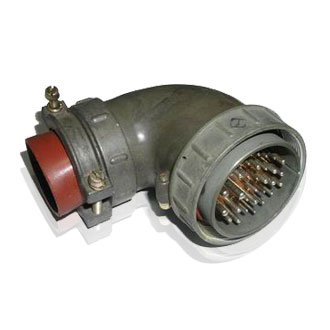

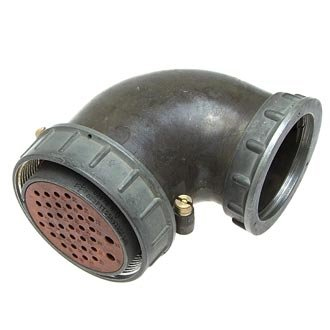

Соединитель применяется в составе кабельных сборок и внутренних монтажных схем электро- и радиоприборов, где требуется надёжное разъёмное соединение с защитой от пыли и брызг. Конструкция с угловым патрубком обеспечивает компактный вывод кабеля и удобство компоновки в ограниченном пространстве приборных отсеков.

Конструктивные особенности

Соединитель выполнен в корпусе условного размера 55 мм и относится к серии 2РТТ. Маркировка изделия раскрывает состав его конструктивных признаков:

• кабельный корпус (К);
• угловой патрубок (У);
• гайка для неэкранированного кабеля (Н);
• вилка (Ш);
• всеклиматическое исполнение (В).

Общее количество контактов составляет 35, при этом реализовано сочетание 34 плюс 1. Контактная группа предположительно включает 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает стабильность электрических параметров при многократных сочленениях.

Способ монтажа — пайка. Сочленение ответных частей осуществляется резьбовым соединением, которое обеспечивает надёжную фиксацию и защиту контактной зоны от внешних воздействий. Пылебрызгозащищённое исполнение корпуса предотвращает попадание загрязнений и влаги внутрь разъёма при эксплуатации в сложных условиях.

Технические характеристики

Соединитель рассчитан на длительную работу в составе аппаратуры с высокими требованиями к стабильности электрических соединений. Основные параметры изделия:

• сопротивление контактов — не более 2,5–10 мОм в зависимости от диаметра контактов;
• сопротивление изоляции — не менее 5000 МОм;
• наработка — не менее 1000 часов при 500 сочленениях-расчленениях;
• устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 30 g;
• диапазон рабочих температур от минус 60 до плюс 100 °С с допустимыми кратковременными пиками до плюс 180 °С;
• устойчивость к пониженному атмосферному давлению до 1,3·10⁻⁴ Па.

Модификация «5»

Обозначение «5» указывает на специальное исполнение соединителя. Приёмочные отметки соответствуют обозначению «5», год выпуска относится к периоду 1980–1983 годов. Точные конструктивные или технологические отличия данной модификации от базового исполнения в открытых источниках не детализируются, однако маркировка фиксирует принадлежность изделия к конкретной приёмочной партии со своими условиями контроля и приёмки.

Артикул изделия — 80841. Соединитель поставляется как самостоятельное комплектующее изделие для монтажа в составе кабельных сборок при производстве, ремонте или модернизации радиоэлектронной аппаратуры.
