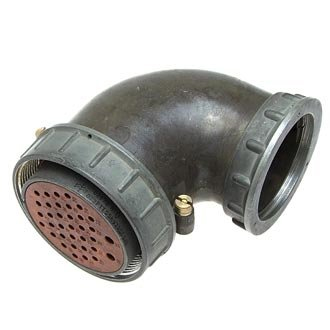

2РТТ55КУН35Г34В Элекон

Цена: ПОД ЗАКАЗ

В наличии: 356 шт.

2025 1: 356 шт

Производитель: Элекон

Технические характеристики

2РТТ55КУН35Г34В Элекон

2РТТ55КУН35Г34В — это низкочастотный цилиндрический электрический соединитель производства завода «Элекон» (Казань). Это кабельная розетка с угловым патрубком и монтажной гайкой, предназначенная для неэкранированного кабеля и объемного монтажа с резьбовой фиксацией.

Назначение

Соединитель работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он негерметичный, теплостойкий, тропикоустойчивый и всеклиматического исполнения, применяется в электро- и радиоприборах.

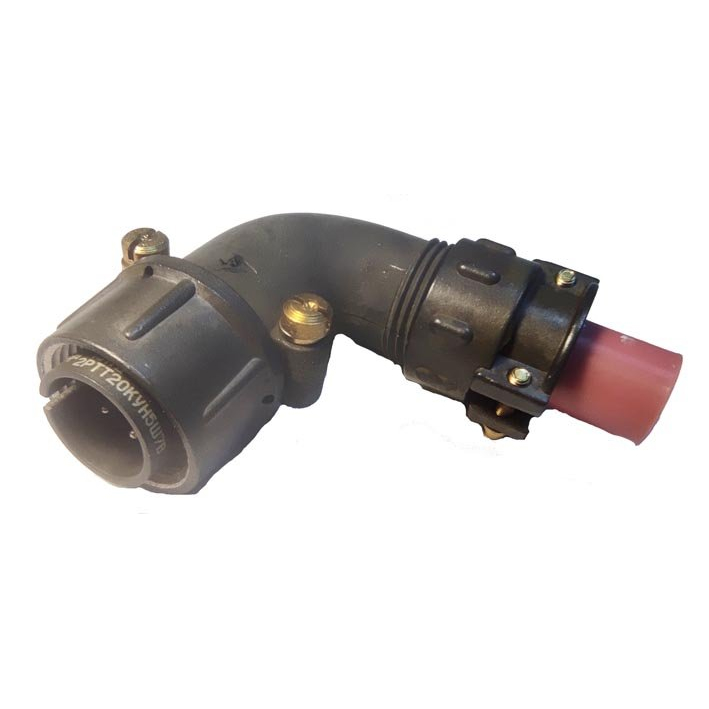

Изображение показывает типичный вид цилиндрических разъемов серии 2РТТ с красными вставками, аналогичный 2РТТ55КУН35Г34В.

Технические характеристики

Количество контактов: 35 (сочетание 34+1).
Размеры: диаметр корпуса D=67,5 мм, D1=55 мм, длина Lmax=104 мм.
Максимальное рабочее напряжение: 850 В; частота: 3 МГц.
Рабочая температура: от -60 до +100 °C; влажность до 98% при +40 °C.
Вибрация: синусоидальная 1–5000 Гц, ускорение до 1500 м/с² (150 g); удары до 10000 м/с².
Сопротивление изоляции: не менее 5000 МОм.
Наработка: минимум 1000 часов; сочленения-расчленения: 500 циклов.

Конструкция

Серия 2РТТ включает 42 типономинала и 604 типоконструкции с условными размерами корпуса от 12 до 36. Метод монтажа — пайка, покрытие контактов — серебро, поляризация — одношпоночная, степень защиты — пылебрызгозащищенный.

Описание

Назначение соединителя 2РТТ55КУН35Г34В

2РТТ55КУН35Г34В — низкочастотный цилиндрический электрический соединитель производства завода «Элекон» (Казань). Изделие представляет собой кабельную розетку с угловым патрубком и монтажной гайкой, рассчитанную на неэкранированный кабель и объемный монтаж с резьбовой фиксацией.

Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он предназначен для работы в электро- и радиоприборах, где требуется надежное механическое соединение и коммутация большого числа цепей в одном корпусе.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные для данной модели и серии 2РТТ в целом.

Количество контактов: 35 (сочетание 34 + 1).
Диаметр корпуса: D = 67,5 мм, D1 = 55 мм; максимальная длина Lmax = 104 мм.
Максимальное рабочее напряжение: 850 В (амплитудное значение); рабочая частота: до 3 МГц.
Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
Влажность: до 98 процентов при температуре плюс 40 градусов Цельсия.
Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц с ускорением до 1500 метров на секунду в квадрате (150 g).
Удары: до 10000 метров на секунду в квадрате.
Сопротивление изоляции: не менее 5000 МОм.
Наработка: не менее 1000 часов.
Число сочленений-расчленений: 500 циклов.

Соединитель негерметичный, при этом теплостойкий, тропикоустойчивый и всеклиматического исполнения. Степень защиты — пылебрызгозащищенный. Поляризация — одношпоночная, что исключает неправильное сочленение.

Конструкция и применение

Метод монтажа — пайка. Покрытие контактов — серебро. Резьбовая фиксация и монтажная гайка обеспечивают устойчивое крепление розетки на корпусе прибора, а угловой патрубок упрощает подводку неэкранированного кабеля в стесненных условиях компоновки.

Серия 2РТТ включает 42 типономинала и 604 типоконструкции с условными размерами корпуса от 12 до 36. Модель 2РТТ55КУН35Г34В относится к этой серии и может использоваться в составе электро- и радиоприборов, где необходима коммутация 35 цепей при указанных токовых и частотных режимах. Артикул изделия — 80117.
