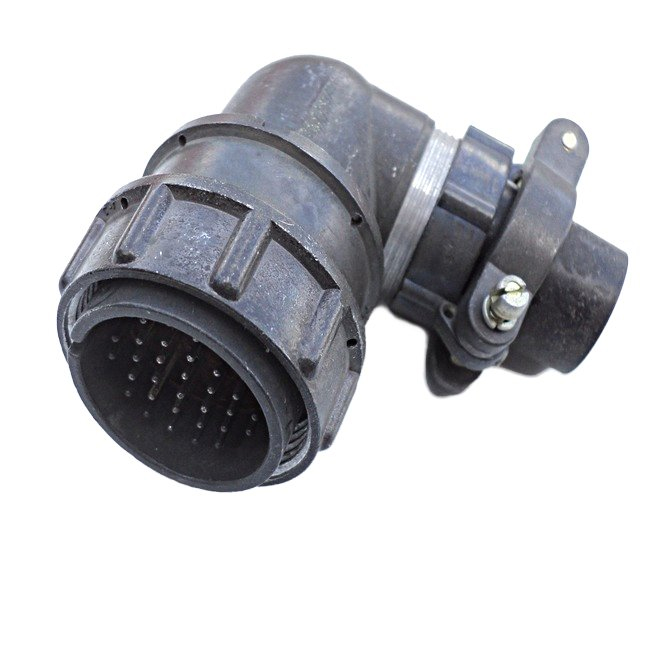

2РТТ55КУН30Ш32В

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ55КУН30Ш32В — это цилиндрический низкочастотный соединитель пылебрызгозащищённого типа (2015 г., исполнение «5» по ТУ 6313-022-61929916-2015).

Основные характеристики

Тип соединителя: Цилиндрический, низкочастотный.
Защита: Пылебрызгозащищённый.
Исполнение: Всеклиматическое (В) по ГОСТ, без резиновых кожухов.
Соответствие стандартам: Исполнение «5» по ТУ 6313-022-61929916-2015 (2015 г.).
Тип части: Кабельная вилка (КУ) с угловым патрубком (У).
Подключение кабеля: Гайка для неэкранированного кабеля (Н).
Количество контактов: 30.
Диаметр контактов: 3 мм (30Ш).
Тип разъёма: Штыревой (Ш32В), типоразмер 32.
Тип сочленения: Резьбовое.
Поляризация: Одношпоночная.
Покрытие контактов: Серебро.
Тип монтажа: Объёмный пайкой, внутренний монтаж.
Рабочие частоты: Для электрических цепей постоянного и переменного тока (до 3 МГц).

Описание конструкции

Соединитель состоит из кабельной вилки (КУ) с угловым патрубком (У), гайкой для неэкранированного кабеля (Н), 30 контактами диаметром 3 мм (30Ш) и разъёмом 32 (Ш32В).

Имеет резьбовое сочленение, одношпоночную поляризацию. Покрытие контактов выполнено серебром, монтаж объёмный пайкой, внутренний.

Всеклиматическое исполнение (В) по ГОСТ, без резиновых кожухов.

Применение

Предназначен для использования в электрических цепях постоянного и переменного тока (до 3 МГц) в:

Радиоэлектронной аппаратуре общего назначения.
Радиотехнической аппаратуре общего назначения.

Используется во всеклиматических условиях, включая условия пониженного давления и вибрации.

Описание

Назначение

Соединитель 2РТТ55КУН30Ш32В предназначен для использования в электрических цепях постоянного и переменного тока с частотами до 3 МГц. Он применяется в радиоэлектронной аппаратуре общего назначения и радиотехнической аппаратуре общего назначения. Изделие рассчитано на эксплуатацию во всеклиматических условиях, включая условия пониженного давления и вибрации.

Конструкция и особенности

Общее устройство

Соединитель представляет собой цилиндрический низкочастотный соединитель пылебрызгозащищённого типа. Исполнение «5» соответствует ТУ 6313-022-61929916-2015 (2015 год). Изделие выполнено во всеклиматическом исполнении (В) по ГОСТ, без резиновых кожухов.

По типу части это кабельная вилка (КУ) с угловым патрубком (У). Подключение кабеля осуществляется с помощью гайки для неэкранированного кабеля (Н).

Контактная система

Соединитель имеет 30 контактов диаметром 3 мм (30Ш). Тип разъёма — штыревой (Ш32В), типоразмер 32. Тип сочленения — резьбовое. Поляризация — одношпоночная. Покрытие контактов выполнено серебром. Монтаж — объёмный пайкой, внутренний.

Технические характеристики

Тип соединителя: цилиндрический, низкочастотный.
Защита: пылебрызгозащищённый.
Исполнение: всеклиматическое (В) по ГОСТ, без резиновых кожухов.
Соответствие стандартам: исполнение «5» по ТУ 6313-022-61929916-2015 (2015 г.).
Тип части: кабельная вилка (КУ) с угловым патрубком (У).
Подключение кабеля: гайка для неэкранированного кабеля (Н).
Количество контактов: 30.
Диаметр контактов: 3 мм (30Ш).
Тип разъёма: штыревой (Ш32В), типоразмер 32.
Тип сочленения: резьбовое.
Поляризация: одношпоночная.
Покрытие контактов: серебро.
Тип монтажа: объёмный пайкой, внутренний.
Рабочие частоты: для электрических цепей постоянного и переменного тока (до 3 МГц).

Применение

Соединитель 2РТТ55КУН30Ш32В применяется в радиоэлектронной аппаратуре общего назначения и радиотехнической аппаратуре общего назначения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотами до 3 МГц. Изделие может использоваться во всеклиматических условиях, включая условия пониженного давления и вибрации.

Благодаря пылебрызгозащищённому исполнению и всеклиматическому исполнению (В) без резиновых кожухов, соединитель подходит для эксплуатации в различных окружающих условиях. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжное соединение и правильную ориентацию контактов.
