Назначение и общая характеристика

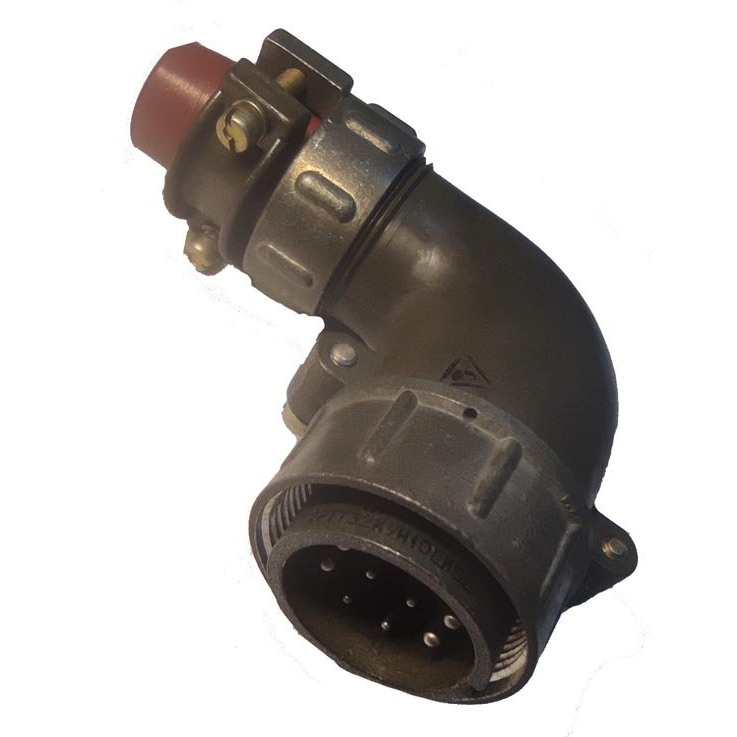

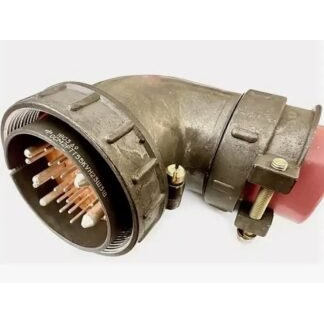

2РТТ55КУН23Ш31В Элекон «5» — цилиндрический низкочастотный электрический соединитель производства завода «Элекон». Артикул изделия — 50989, категория — 2РТТ. Конструктивно это кабельная вилка с корпусом условного размера 55 мм и 31 контактом диаметром 1,5 мм. Провода к контактам присоединяются пайкой. Соединитель предназначен для коммутации цепей постоянного и переменного тока в промышленной аппаратуре и кабельных сборках.

Модель относится к соединителям общего промышленного исполнения и имеет пылебрызгозащищённое исполнение. Корпус рассчитан на применение экранированного кабеля: предусмотрены прямой патрубок и гайка патрубка. Внешне изделие представляет собой цилиндрический соединитель серии 2РТТ с резьбовой муфтой и большим числом контактов.

Конструктивные особенности

Кабельная вилка выполнена в цилиндрическом корпусе с прямым патрубком. Такое исполнение ориентировано на монтаж экранированного кабеля и фиксацию его оболочки гайкой патрубка. Для подключения проводников используется пайка, что характерно для соединителей данного типа и позволяет получить неразъёмное соединение провода с контактом внутри вилки.

• тип изделия — кабельная вилка;
• условный размер корпуса — 55 мм;
• число контактов — 31;
• диаметр контактов — 1,5 мм;
• способ присоединения проводов — пайка;
• корпус — цилиндрический, с прямым патрубком для экранированного кабеля и гайкой патрубка;
• исполнение — пылебрызгозащищённое, общего промышленного назначения.

Соединитель выпускается по ТУ 6313-022-61929916-2015. В маркировке изделия указана приемка «5». Эти сведения важны при подборе аналогов и проверке соответствия конкретной партии сопроводительной документации.

Электрические и эксплуатационные параметры

По имеющимся данным, соединитель рассчитан на максимальное напряжение 850 В и рабочий ток до 20–200 А на контакт. Номинальная частота — до 3000 Гц. Сопротивление контактов указано не более 1 МОм, сопротивление изоляции — до 1000 МОм. Изделие предназначено для работы в цепях постоянного и переменного тока.

Диапазон рабочих температур — от -60 до +180 °C. Наработка составляет не менее 1000 часов, а число циклов сочленения-расчленения — не менее 500. В описании отмечена работоспособность при пониженном давлении до 1,3·10³ Па. Совокупность этих параметров определяет применение соединителя в условиях повышенных требований к температурной стойкости и механической коммутации.

• максимальное напряжение — 850 В;
• рабочий ток — до 20–200 А на контакт;
• номинальная частота — до 3000 Гц;
• сопротивление контактов — не более 1 МОм;
• сопротивление изоляции — до 1000 МОм;
• рабочая температура — от -60 до +180 °C;
• наработка — не менее 1000 часов;
• ресурс сочленений — не менее 500 циклов.

Применение и условия эксплуатации

Соединитель 2РТТ55КУН23Ш31В Элекон «5» применяется в промышленных кабельных системах, где требуется цилиндрическое разъёмное соединение с большим числом контактов и пайкой проводов. Пылебрызгозащищённое исполнение и широкий температурный диапазон позволяют использовать изделие в составе аппаратуры общего промышленного назначения, включая цепи постоянного и переменного тока.

При подборе следует учитывать тип корпуса, число и диаметр контактов, способ монтажа проводов, а также параметры экранированного кабеля. Для точной идентификации партии нужно сверять маркировку изделия и сопроводительные документы. В карточке товара указан 2015 год; в имеющемся описании встречается упоминание 2016 года, поэтому год выпуска конкретного изделия следует уточнять по маркировке.
