2РТТ55КУН23Ш31В «5» — это низкочастотный цилиндрический электрический соединитель теплостойкого пылебрызгозащищённого исполнения с резьбовой фиксацией, предназначенный для работы в цепях постоянного и переменного тока в электро- и радиоаппаратуре.

Описание

Соединитель имеет кабельный корпус (К), угловой патрубок (У) с гайкой для неэкранированного кабеля (Н) и предназначен для ручного соединения с внутренним объёмным монтажом методом пайки.
Общее количество контактов — 23, с сочетанием 31: 16 шт. диаметром 1,5 мм, 2 шт. — 2,5 мм, 3 шт. — 3,5 мм, 2 шт. — 5,5 мм.
Исполнение «5» соответствует общепромышленным техническим условиям (ТУ 6313-022-61929916-2015 или аналогичным), всеклиматическое (В), производство АО «Завод Элекон».

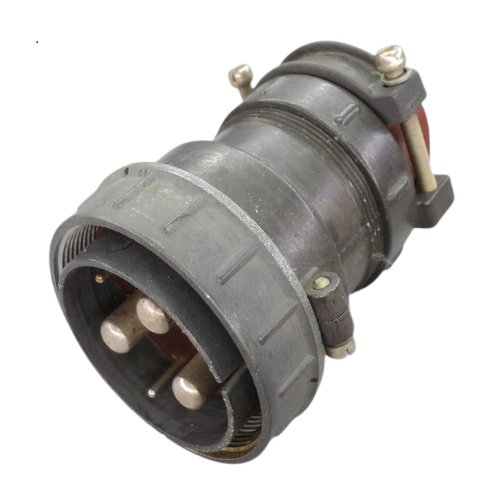

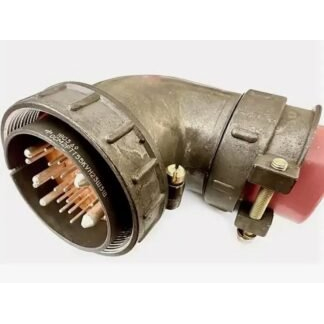

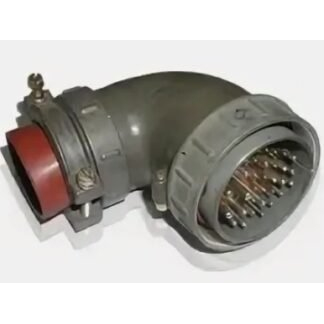

На изображении показан типичный вид цилиндрического разъёма серии 2РТТ с резьбовым соединением и контактами.

Технические характеристики

Максимальное рабочее напряжение — 850 В (амплитудное), рабочая частота до 3 МГц.
Сопротивление контакта: не более 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм), 0,75 мОм (Ø3,5 мм), 0,3 мОм (Ø5,5 мм); сопротивление изоляции — не менее 5000 МОм.
Материал контактов — серебро; тип — негерметичный, всеклиматический.

Надёжность и условия эксплуатации

Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок службы — 15 лет.
Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30g), одиночные удары до 5000 м/с² (500g), многократные — до 350 м/с² (35g).
Теплостойкость до 100 °C, условный диаметр корпуса — 55 мм.
