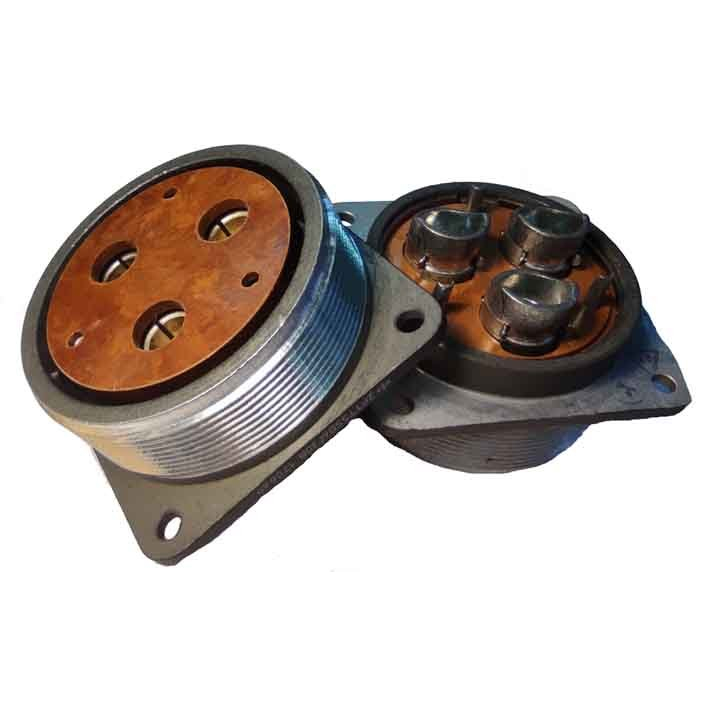

2РТТ55КУЭ6Г30В «5» — это кабельная розетка цилиндрического низкочастотного соединителя теплостойкого пылебрызгозащищенного типа 2РТТ, предназначенная для надежного соединения электрических цепей в электронике, радиоаппаратуре и контрольно-измерительных приборах.

Расшифровка обозначения

• 2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов.

• 55 — условный размер корпуса (55 мм).

• КУЭ — кабельный вид корпуса (К), угловой патрубок (У), гайка для экранированного кабеля (Э).

• 6Г — 6 контактов, гнездовой тип (розетка, Г).

• 30 — комбинация контактов: 3 шт. диаметром 2,5 мм и 3 шт. диаметром 9 мм.

• В — всеклиматическое исполнение.

• «5» — маркировка года выпуска 2015 (завод «Элекон»).

Технические характеристики

Соединитель рассчитан на ток до 200 А на контакт, максимальное рабочее напряжение 700 В (амплитудное — 850 В), частоту до 3 МГц, сопротивление контакта не более 1 мОм (для Ø2,5 мм) и 0,15 мОм (для Ø9 мм).

Работает при температурах от -60 до +100 °С (смена до +180 °С), пониженном давлении 1,3×10⁻⁴ Па, ускорении до 2000 м/с². Сопротивление изоляции ≥1000 МОм, наработка ≥1000 ч, срок службы 15 лет при 500 соединениях.

Конструкция и применение

Покрытие контактов — серебро, монтаж — пайка на кабель. Используется во внутренних цепях постоянного и переменного тока для приборов в сложных климатических условиях.
