2РТТ55КУЭ35Ш34В — цилиндрический кабельный разъём для надёжных соединений

2РТТ55КУЭ35Ш34В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, рассчитанный на создание многоконтактного разъёмного соединения в цепях постоянного и переменного тока. Исполнение применяется там, где важны прочная механическая фиксация, защита кабельного ввода и стабильные электрические характеристики в сложных климатических и производственных условиях.

Расшифровка маркировки

Маркировка 2РТТ55КУЭ35Ш34В описывает конструктивное исполнение разъёма:

Таким образом, 2РТТ55КУЭ35Ш34В представляет собой кабельную вилку с угловым вводом, рассчитанную на монтаж с экранированным кабелем и имеющую 35 контактов.

Конструкция и ключевые особенности

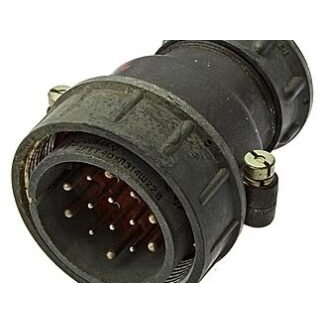

Разъём 2РТТ55КУЭ35Ш34В выполнен в цилиндрическом корпусе условного размера 55. Кабельная конструкция с угловым патрубком удобна для монтажа в ограниченном пространстве: кабель выводится под углом, что помогает уменьшить радиус изгиба и снизить механическую нагрузку на жилы в месте ввода.

Основные конструктивные особенности:

• Кабельный корпус для установки непосредственно на кабельную сборку.

• Угловой патрубок, упрощающий прокладку кабеля в аппаратуре и шкафах.

• Гайка для экранированного кабеля, позволяющая корректно организовать подключение экрана.

• Штыревые контакты исполнения «Ш».

• Резьбовое сочленение ответных частей, обеспечивающее устойчивую фиксацию при вибрациях и случайных тяговых усилиях.

• Одношпоночная поляризация корпуса, предотвращающая неправильное сочленение разъёма.

• Серебряное покрытие контактов, способствующее снижению переходного сопротивления и повышению стабильности электрического контакта.

Технические параметры

Соединители семейства 2РТТ предназначены для работы в цепях постоянного и переменного тока, включая сигнальные и силовые линии. Для серии указываются рабочие частоты до 3 МГц; предельное рабочее напряжение в ряде источников приводится как до 700 В, при этом для отдельных вариантов серии встречается указание до 850 В амплитудного значения. Конкретные допустимые режимы для 2РТТ55КУЭ35Ш34В следует подтверждать по документации на конкретную партию и схеме контактов.

К базовым параметрам, характерным для данного исполнения, относятся:

• Количество контактов: 35.

• Условный размер корпуса: 55.

• Вид соединителя: цилиндрический, низкочастотный.

• Тип сочленения: резьбовой.

• Поляризация: одношпоночная.

• Покрытие контактов: серебро.

• Рабочая температура: ориентировочно от −60 до +100 °C.

• Число сочленений и расчленений: до 500 циклов.

• Минимальный срок сохраняемости: 15 лет.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.

Где применяется 2РТТ55КУЭ35Ш34В

Разъём 2РТТ55КУЭ35Ш34В может использоваться в составе кабельных жгутов, аппаратуры управления, промышленного оборудования, испытательных комплексов, систем автоматики и специализированной электронной техники. Исполнение с экранированным кабелем особенно востребовано в цепях, где необходимо уменьшить влияние электромагнитных помех на передаваемые сигналы.

Типовой пример — соединение многожильного экранированного кабеля с блоком управления или распределительным устройством. Угловой патрубок позволяет аккуратно завести кабель в корпус оборудования, а резьбовое соединение надёжно удерживает вилку при вибрации и эксплуатационных нагрузках.

Что учитывать при применении

При проектировании или замене соединителя важно проверить не только полное обозначение 2РТТ55КУЭ35Ш34В, но и соответствие ответной части. Необходимо совпадение серии, типоразмера корпуса, схемы контактов «34», числа контактов, исполнения вилки и розетки, а также назначения кабельного ввода.

Отдельного внимания требует:

• Соответствие сечения и экрана кабеля конструкции патрубка.

• Правильная пайка или другой предусмотренный документацией способ монтажа контактов.

• Распределение токовой нагрузки по контактам.

• Проверка целостности изоляции и надёжности подключения экрана.

• Контроль правильности ключевания перед сочленением.

• Защита контактной части от загрязнений, влаги и механических повреждений при хранении и монтаже.

2РТТ55КУЭ35Ш34В — функциональное решение для многоконтактных кабельных соединений, сочетающее 35-контактную схему, угловой ввод экранированного кабеля и резьбовую фиксацию. Такая конструкция особенно полезна в оборудовании, где требуется компактная прокладка кабеля, устойчивость соединения и предсказуемая работа электрических цепей в широком диапазоне эксплуатационных воздействий.
