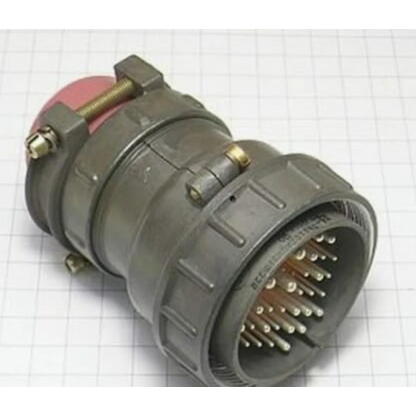

2РТТ55КУЭ31Г33В 2015г «5» Элекон

Цена:

5100 ₽

В наличии: 91 шт.

Производитель: Элекон

Технические характеристики

2РТТ55КУЭ31Г33В — это кабельная угловая розетка из серии цилиндрических соединителей 2РТТ производства Элекон «5». Она предназначена для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Соединитель имеет максимальное рабочее напряжение 700 В и рабочий ток на контакт: 8 А (диаметр 1,5 мм), 20 А (2,5 мм), 40 А (3,5 мм). Сопротивление электрического контакта не превышает 2,5 мОм для контактов 1,5 мм, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Всеклиматическое исполнение (индекс В) позволяет работать при температурах от -60 до +100 °С, с кратковременными скачками до +180 °С и пониженном давлении до 1,3×10⁻⁴ Па. Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²) и механические удары.

Резьбовое соединение с одношпоночной поляризацией корпусов обеспечивает до 500 сочленений-расчленений. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет, габариты — 55×67,5×103 мм.

Описание

Назначение соединителя

2РТТ55КУЭ31Г33В — это кабельная угловая розетка из серии цилиндрических соединителей 2РТТ производства Элекон «5». Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

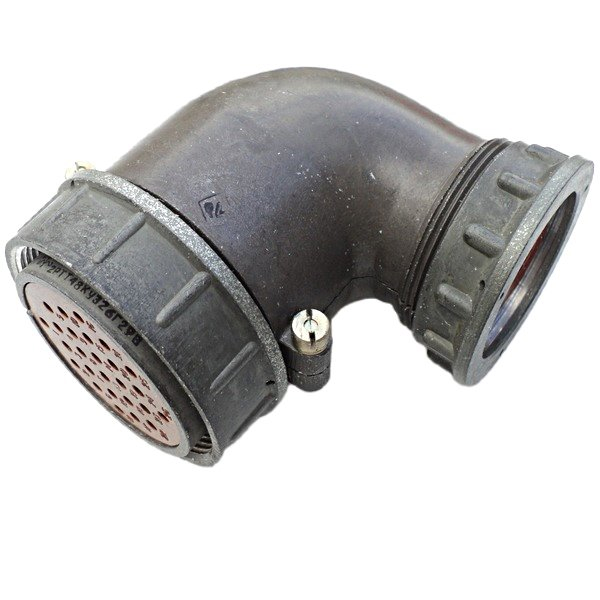

Угловое исполнение корпуса позволяет подключать кабель под углом к ответной части, что удобно при ограниченном монтажном пространстве и при прокладке жгутов с изгибом непосредственно у разъёма.

Подтверждённые технические особенности

Соединитель рассчитан на максимальное рабочее напряжение 700 В. Рабочий ток на контакт зависит от диаметра контактной части и составляет 8 А для контактов диаметром 1,5 мм, 20 А для контактов диаметром 2,5 мм и 40 А для контактов диаметром 3,5 мм. Сопротивление электрического контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Всеклиматическое исполнение, обозначенное индексом В, обеспечивает работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 180 градусов Цельсия, а также при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате и механические удары.

Резьбовое соединение с одношпоночной поляризацией корпусов обеспечивает до 500 сочленений-расчленений. Минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет. Габаритные размеры — 55 на 67,5 на 103 мм.

Основные параметры в сводном виде

Максимальное рабочее напряжение: 700 В.
Рабочий ток на контакт: 8 А при диаметре 1,5 мм, 20 А при диаметре 2,5 мм, 40 А при диаметре 3,5 мм.
Сопротивление электрического контакта: не более 2,5 мОм для контактов диаметром 1,5 мм.
Сопротивление изоляции в нормальных условиях: не менее 1000 МОм.
Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, кратковременно до плюс 180 градусов Цельсия.
Пониженное давление: до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
Вибрация: синусоидальная, от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате.
Ресурс сочленений-расчленений: до 500 циклов.
Минимальная наработка: 1000 часов.
Срок сохраняемости: 15 лет.
Габаритные размеры: 55 на 67,5 на 103 мм.
Приёмка: «5».
Год выпуска: 2015.

Применение и условия эксплуатации

Соединитель применяется в составе радиоэлектронной и радиотехнической аппаратуры для коммутации цепей постоянного, переменного и импульсного тока. Благодаря всеклиматическому исполнению он подходит для эксплуатации в тяжёлых условиях: при воздействии широкого диапазона температур, пониженного давления, синусоидальной вибрации и механических ударов.

Одношпоночная поляризация корпусов исключает неправильное сочленение и обеспечивает однозначную ориентацию ответных частей. Резьбовое соединение фиксирует пару в рабочем положении и рассчитано на многократное сочленение и расчленение — до 500 циклов, что удобно при проведении регламентных и монтажных работ.

Изделие относится к категории 2РТТ, выпускается производителем Элекон и имеет приёмку «5», что подтверждает его соответствие требованиям, предъявляемым к соединителям данного класса. Артикул товара — 51002.
