Назначение

2РТТ55КУЭ31Г33В — цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель. По имеющемуся описанию он предназначен для работы в электрических цепях постоянного и переменного токов. Изделие относится к категории 2РТТ, артикул — 6833.

Соединитель применяется для внутреннего монтажа. Конструкция рассчитана на резьбовое сочленение и одношпоночную поляризацию корпусов, что важно при подключении многоконтактных цепей. В карточке товара указан год 2015; отдельных подтверждённых сведений о специальной модификации «5» в имеющемся описании не приведено.

Подтверждённые особенности

Электрические и конструктивные параметры

• Тип соединителя: цилиндрический, низкочастотный, пылебрызгозащищённый.
• Рабочая частота: до 3 МГц.
• Рабочее напряжение: до 850 В, амплитудное значение.
• Количество контактов: 31.
• Тип контакта: розетка.
• Сочетание контактов: 33.
• Покрытие контактов: серебро.
• Метод монтажа: пайка.
• Тип сочленения: резьбовое.
• Поляризация корпусов: одношпоночная.
• Исполнение: для внутреннего монтажа.
• Условный размер корпуса: 55.
• Исполнение корпуса: кабельное.
• Тип патрубка: угловой.
• Особенность патрубка: гайка для экранированного кабеля.
• Климатическое исполнение: всеклиматическое, по ТУ ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).

Структура обозначения

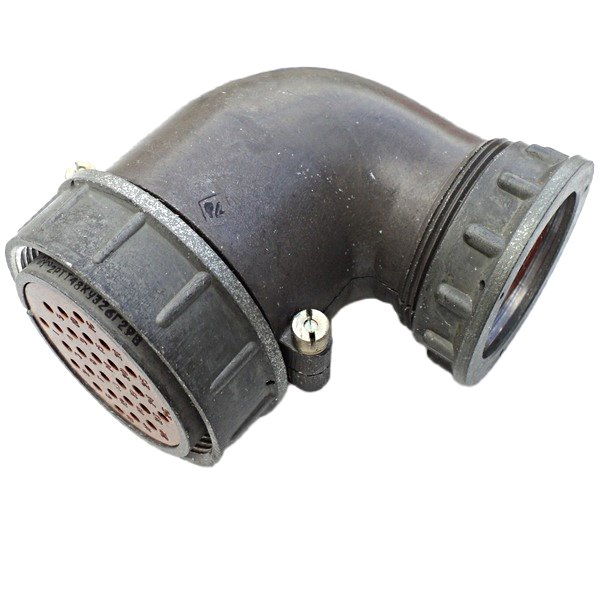

Обозначение 2РТТ55КУЭ31Г33В раскрывается следующим образом: 2РТТ — тип соединителя; 55 — условный размер корпуса; К — кабельный корпус; У — угловой патрубок; Э — гайка для экранированного кабеля; 31 — количество контактов; Г — розетка; 33 — сочетание контактов; В — всеклиматическое исполнение.

Согласно имеющемуся описанию, изготовителем указан АО «завод Элекон», г. Казань. В характеристиках VirtueMart отдельное поле производителя не заполнено, поэтому сведения об изготовителе следует проверять по маркировке и сопроводительной документации конкретной поставки.

Применение

По данным описания, соединитель широко используется в электро-, радио- и контрольно-измерительных приборах. Его применение связано с подключением электрических цепей внутри оборудования, где требуется цилиндрический многоконтактный разъём с резьбовым сочленением, защитой от пыли и брызг, а также возможностью работы в цепях постоянного и переменного тока.

Кабельное исполнение корпуса, угловой патрубок и гайка для экранированного кабеля делают изделие пригодным для монтажа в составе кабельных сборок. Всеклиматическое исполнение подтверждено указанием ТУ. Комплектация, гарантийные условия и дополнительные сертификаты, кроме приведённого ТУ, в имеющихся данных не указаны.
