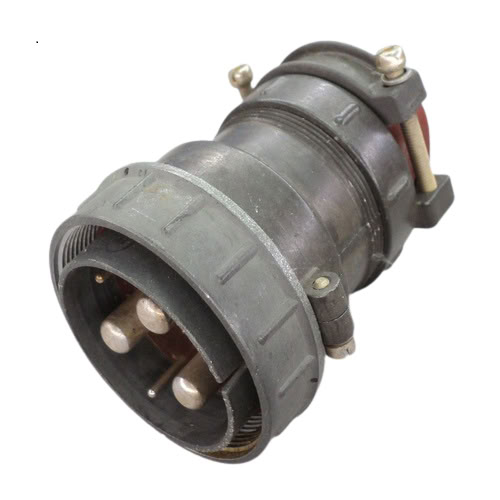

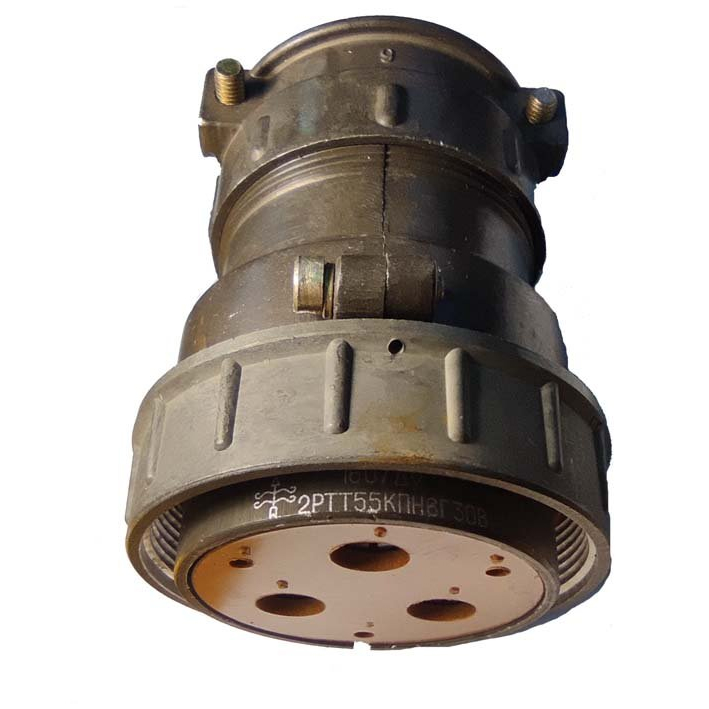

2РТТ55КПН6Г30В (ЗАМЕНА ШР55П6НШ6 РОЗЕТКИ КАБЕЛЬНЫЕ) «ОТК»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ55КПН6Г30В (ЗАМЕНА ШР55П6НШ6 РОЗ КАБ)

2РТТ55КПН6Г30В — это кабельная розетка из серии теплостойких пылебрызгозащищённых цилиндрических разъёмов нормальных габаритов, предназначенная для соединения электрических цепей переменного и постоянного тока.

Назначение

Она используется во всеклиматическом исполнении для внутренних монтажей, работает при частоте до 3 МГц, напряжении до 700 В (амплитудное 850 В) и токах до 200 А на контакт.

Характеристики

Разъём имеет 6 контактов: 3 шт. диаметром 2,5 мм (ток до 35 А) и 3 шт. диаметром 9 мм (ток до 200 А), общая токовая нагрузка — до 475 А. Сопротивление контактов не превышает 1 мОм (для 2,5 мм) и 0,15 мОм (для 9 мм), материал — серебро, монтаж — пайка.

Условия эксплуатации

Выдерживает вибрацию 1–5000 Гц (до 30 g), удары до 1000 g, температуру от -60°C до +100°C, пониженное давление до 1,3·10⁻⁴ Па и до 500 соединений-расединений.

Замены и аналоги

Является заменой розетке ШР55П6НШ6, совместима с вилками типа ШР55П6ЭШ6В, ШР55ПК6НШ6В и аналогичными; среди аналогов — ШР55П6НШ6Н и 2РТ55П6НШ6-А.

Описание

Назначение и общая характеристика

2РТТ55КПН6Г30В — кабельная розетка из серии теплостойких пылебрызгозащищённых цилиндрических разъёмов нормальных габаритов. Изделие предназначено для соединения электрических цепей переменного и постоянного тока. Розетка относится к всеклиматическому исполнению и применяется для внутреннего монтажа.

Разъём рассчитан на работу при частоте до 3 МГц, напряжении до 700 В с амплитудным значением 850 В и токах до 200 А на контакт. В наименовании указано, что изделие является заменой кабельной розетки ШР55П6НШ6.

Подтверждённые технические особенности

Контактная система и электрические параметры

Розетка имеет 6 контактов разного диаметра, что определяет распределение токовой нагрузки в соединении.

3 контакта диаметром 2,5 мм рассчитаны на ток до 35 А.
3 контакта диаметром 9 мм рассчитаны на ток до 200 А.
Общая токовая нагрузка разъёма — до 475 А.
Сопротивление контактов диаметром 2,5 мм не превышает 1 мОм.
Сопротивление контактов диаметром 9 мм не превышает 0,15 мОм.
Материал контактов — серебро, монтаж выполняется пайкой.

Условия эксплуатации и механическая стойкость

Конструкция розетки рассчитана на эксплуатацию в жёстких условиях, указанных в описании товара.

Вибрационные нагрузки в диапазоне 1–5000 Гц с ускорением до 30 g.
Ударные нагрузки до 1000 g.
Рабочая температура от -60 °C до +100 °C.
Пониженное давление до 1,3·10⁻⁴ Па.
До 500 циклов сочленения и расчленения.

Применение, совместимость и замены

Розетка применяется для внутреннего монтажа в электрических цепях переменного и постоянного тока. Благодаря пылебрызгозащищённому исполнению и теплостойкой конструкции она может использоваться в составе цилиндрических разъёмов серии 2РТТ нормальных габаритов.

2РТТ55КПН6Г30В является заменой розетки ШР55П6НШ6. Изделие совместимо с вилками типа ШР55П6ЭШ6В, ШР55ПК6НШ6В и аналогичными. Среди аналогов указаны ШР55П6НШ6Н и 2РТ55П6НШ6-А.

Сведения о товаре и приёмка

Артикул товара — 6792. Категория — 2РТТ. В характеристиках указана приёмка «ОТК». Сведения о производителе в предоставленных данных не указаны. Комплектация, гарантия и страна производства в имеющемся описании не приводятся.
