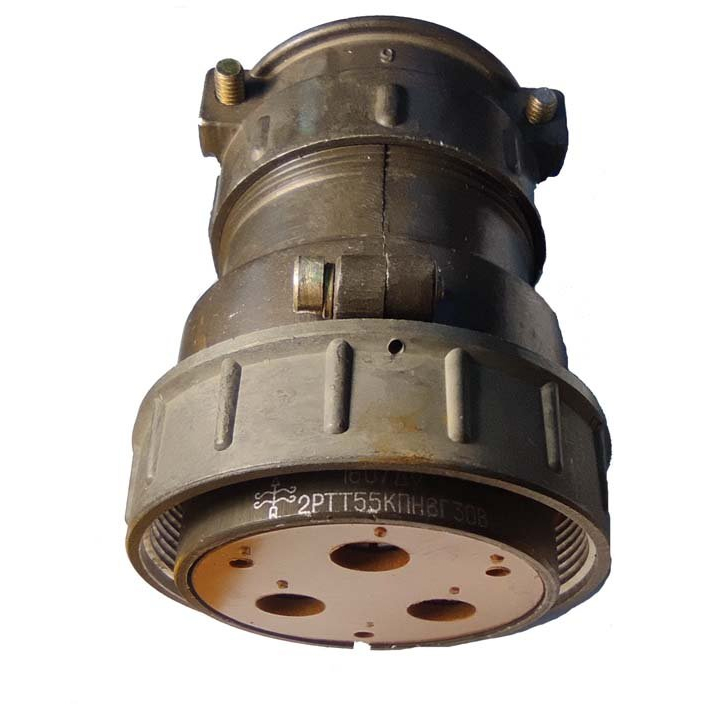

2РТТ55КПН6Г30В — это кабельная розетка из серии цилиндрических теплостойких пылебрызгозащищённых разъёмов 2РТТ нормальных габаритов. Она предназначена для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение 850 В) и токовой нагрузке до 200 А на контакт.

Расшифровка обозначения

• 2РТТ — тип: теплостойкий, пылебрызгозащищённый, цилиндрический разъём нормальных габаритов.

• 55 — условный размер корпуса.

• КПН — кабельная часть с патрубком под неэкранированный кабель.

• 6 — количество контактов (6 шт.).

• Г — розетка (Г — гнездо).

• 30 — комбинация контактов: 3 контакта диаметром 2,5 мм и 3 контакта диаметром 9 мм.

• В — всеклиматическое исполнение.

Технические характеристики

Разъём имеет контакты с серебряным покрытием, метод монтажа — пайка, сочленение — резьбовое с одношпоночной поляризацией. Сопротивление контакта не превышает 1 мОм (для Ø2,5 мм) и 0,15 мОм (для Ø9 мм), общая токовая нагрузка — до 475 А. Он выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 1000 g), работает при пониженном давлении (до 1,3·10⁻⁴ Па) и повышенной температуре до +100 °С, ресурс — 500 соединений/расчленений и наработка 1000 часов.

Применение и замена

Эта розетка используется во внутренних цепях для высокотоковых соединений, часто как замена модели ШР55П6НШ6 (вилка-розетка). Изготовлена по ТУ ГЭ0.364.120 ТУ в всеклиматическом исполнении для эксплуатации в жёстких условиях.
