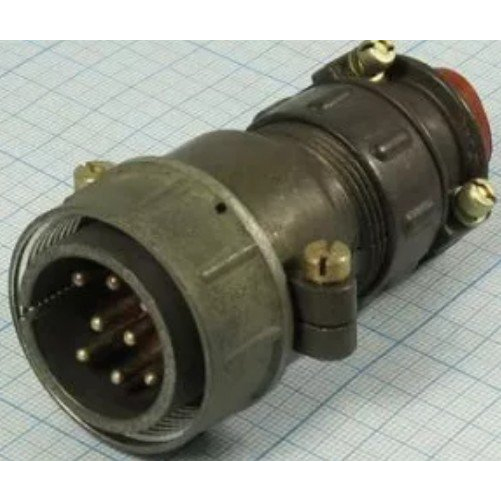

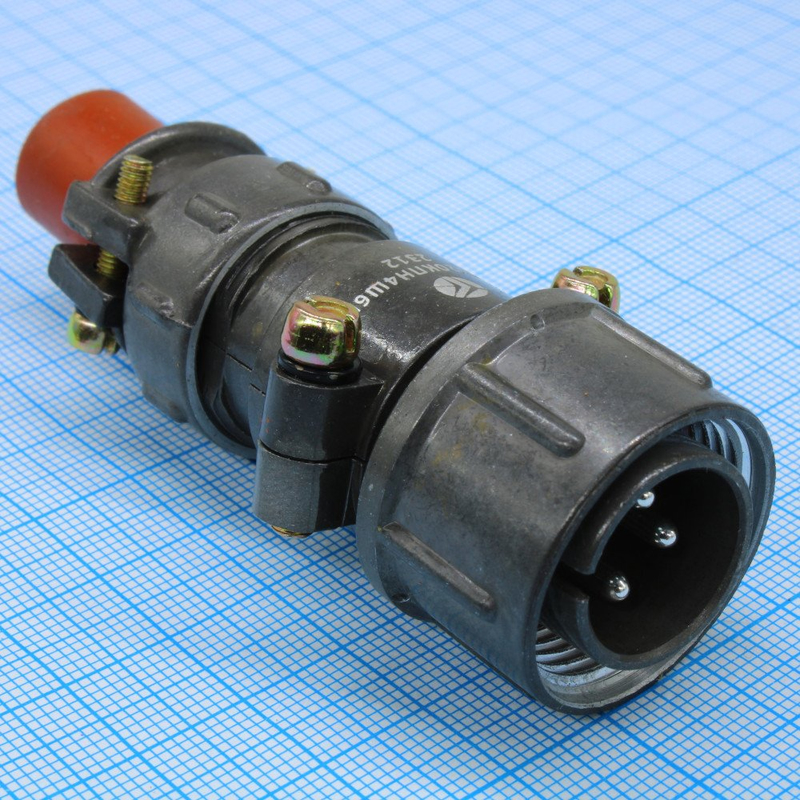

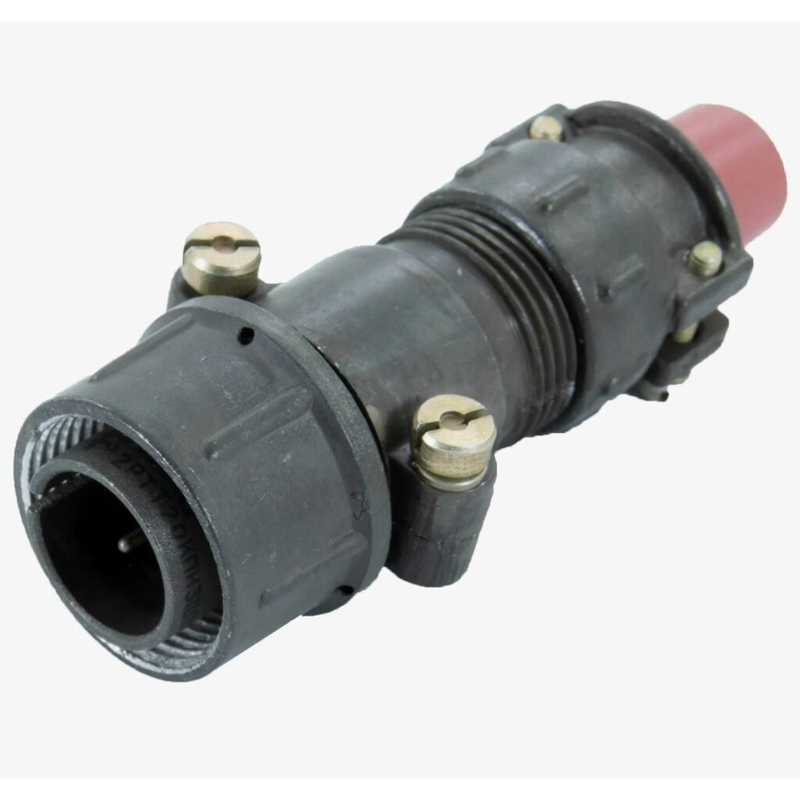

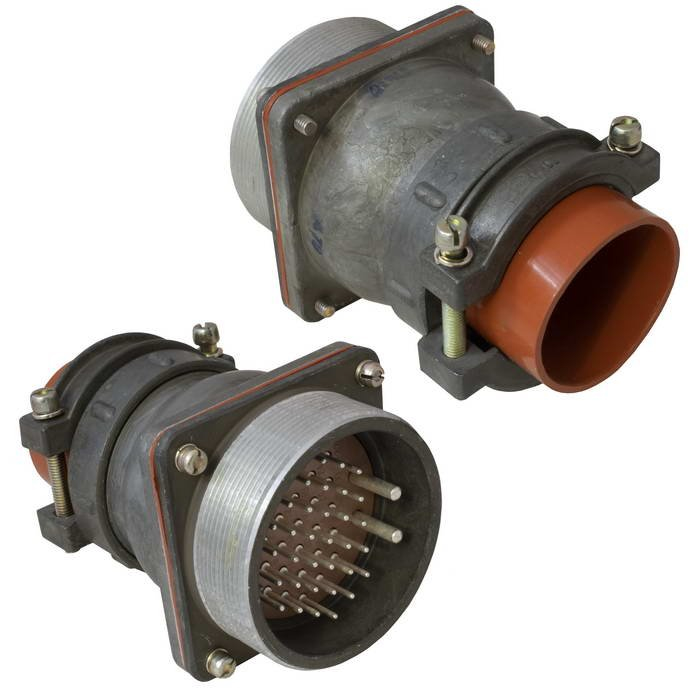

2РТТ55КПН35Ш34В: многоконтактная кабельная вилка для промышленной аппаратуры

2РТТ55КПН35Ш34В — цилиндрический электрический соединитель серии 2РТТ, предназначенный для создания разъёмных соединений в цепях постоянного, переменного и импульсного тока. Исполнение относится к кабельным вилкам нормальных габаритов с пылебрызгозащищённой конструкцией, резьбовым сочленением и пайкой проводников к контактам.

Разъём рассчитан на применение в электрооборудовании, радиоэлектронной аппаратуре, измерительных комплексах, системах управления и других устройствах, где требуется передавать одновременно большое число сигналов и силовых цепей через единый надёжный интерфейс. Серия 2РТТ применяется в цепях с частотой переменного тока до 3 МГц.

Расшифровка обозначения

Маркировка 2РТТ55КПН35Ш34В несёт информацию о конструктивном исполнении соединителя:

Сочетание контактов 34 включает 35 контактов : 33 штыря диаметром 1,5 мм и 2 силовых контакта диаметром 3,5 мм. Такая компоновка позволяет в одном разъёме объединить множество сигнальных линий и отдельные цепи с увеличенной токовой нагрузкой.

Технические характеристики

Для исполнения 2РТТ55КПН35Ш34В характерны следующие параметры:

• Количество контактов — 35.

• Контакты — 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.

• Максимальный ток на контакт Ø 1,5 мм — до 20 А.

• Максимальный ток на контакт Ø 3,5 мм — до 40 А.

• Суммарная токовая нагрузка — до 344 А.

• Напряжение электрической цепи — до 700 В; в ряде технических описаний указывается предельное амплитудное значение до 850 В.

• Сопротивление контакта — не более 2,5 мОм для контактов Ø 1,5 мм и не более 0,75 мОм для контактов Ø 3,5 мм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Покрытие контактов — серебро.

• Способ присоединения проводов — пайка.

• Тип сочленения — резьбовой.

• Поляризация корпусов — одношпоночная.

• Допустимое число сочленений и расчленений — не менее 500.

• Минимальная наработка — 1000 часов.

• Диапазон рабочих температур — от −60 до +100 °C.

Особенности конструкции

Конструкция 2РТТ55КПН35Ш34В рассчитана на эксплуатацию в условиях механических и климатических воздействий. Резьбовое соединение фиксирует вилку и ответную розетку, снижая риск самопроизвольного разъединения при вибрации, ударах или натяжении кабеля. Одношпоночная поляризация исключает неправильную ориентацию при стыковке частей разъёма.

Серебряное покрытие контактных поверхностей способствует получению низкого переходного сопротивления и стабильной проводимости. Наличие двух контактов увеличенного диаметра удобно для подключения силовых цепей, питания исполнительных устройств или иных линий с повышенным током, тогда как 33 контакта меньшего диаметра подходят для дискретных сигналов, управления, блокировок, датчиков и измерительных каналов.

Где применяется 2РТТ55КПН35Ш34В

Разъём 2РТТ55КПН35Ш34В используют в составе оборудования, для которого важны высокая плотность контактов, стойкость к внешним воздействиям и удобство обслуживания кабельных соединений. Типичные области применения:

• Блочно-модульная промышленная аппаратура.

• Системы автоматизации и управления.

• Контрольно-измерительные приборы и стендовое оборудование.

• Электротехнические шкафы, пульты и комплексы управления.

• Радиотехнические устройства и приборные системы.

• Кабельные сборки для стационарного и подвижного оборудования.

• Соединение аппаратурной и кабельной частей изделий.

При монтаже важно соблюдать распайку по схеме сочетания контактов 34, учитывать допустимый ток для каждой группы контактов и обеспечивать качественную пайку. Следует также подобрать ответную часть той же серии, размера корпуса и контактной схемы — только в этом случае обеспечиваются правильное механическое сопряжение и электрическая совместимость.
