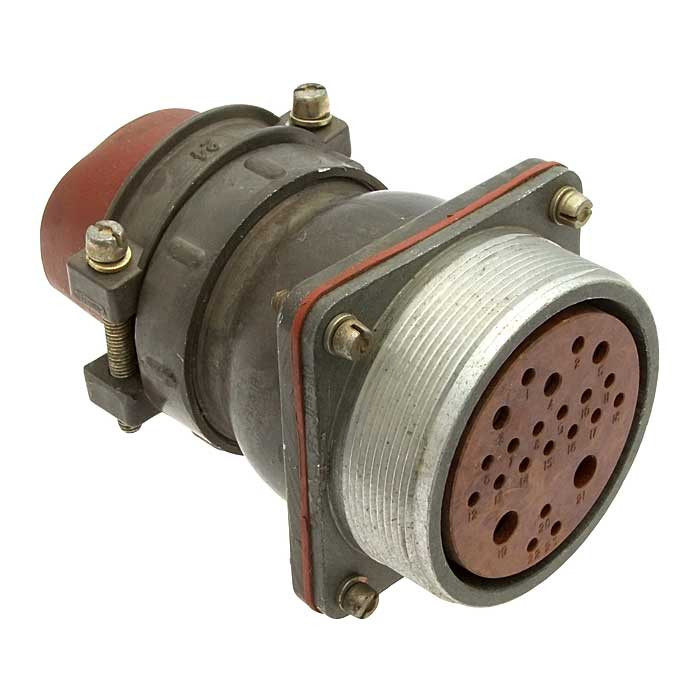

2РТТ55КПН23Ш31В — кабельный цилиндрический соединитель для многоконтактных цепей

2РТТ55КПН23Ш31В — низкочастотный цилиндрический соединитель серии 2РТТ, рассчитанный на надежное разъемное соединение электрических цепей в составе промышленной, радиоэлектронной и специальной аппаратуры. Модель относится к теплостойкому пылебрызгозащищенному исполнению и предназначена для внутреннего объемного монтажа с пайкой контактов.

Соединитель применяется там, где требуется одновременно передавать сигналы, питание и управляющие цепи через один компактный многоконтактный интерфейс. Резьбовое сочленение обеспечивает механически устойчивую фиксацию ответных частей, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Расшифровка маркировки

Обозначение 2РТТ55КПН23Ш31В содержит основные конструктивные сведения об изделии:

Для сочетания контактов 31 предусмотрено 23 контакта четырех типоразмеров: 16 контактов диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 3 контакта диаметром 3,5 мм и 2 контакта диаметром 5,5 мм. Такое распределение позволяет объединять в одном разъеме цепи с различной токовой нагрузкой.

Основные характеристики 2РТТ55КПН23Ш31В

Конструкция 2РТТ55КПН23Ш31В рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц. Предельное амплитудное значение напряжения цепи составляет до 850 В. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности электрического соединения.

Допустимая токовая нагрузка определяется диаметром используемого контакта: до 20 А для контактов 1,5 мм, до 35 А для 2,5 мм, до 45 А для 3,5 мм и до 90 А для контактов диаметром 5,5 мм.

Особенности конструкции

Вилка 2РТТ55КПН23Ш31В имеет кабельное исполнение с прямым патрубком. Она предназначена для установки на кабель и формирования надежного разъемного соединения с ответной розеточной частью соответствующей серии. Внутренний объемный монтаж выполняется пайкой, что особенно актуально для аппаратуры, работающей в условиях вибрации и периодических механических воздействий.

Корпус соединителя выполнен в цилиндрической форме. Резьбовое соединение препятствует самопроизвольному разъединению, а механическая поляризация упрощает эксплуатацию при обслуживании сложных кабельных сборок. Контактная группа с несколькими диаметрами контактов позволяет разделять силовые, сигнальные и управляющие линии в пределах одного разъема.

Где используется разъем

Соединитель 2РТТ55КПН23Ш31В может применяться в оборудовании, для которого важны надежность контакта, стойкость к температурным изменениям и устойчивость к вибрации:

• В системах промышленной автоматики и управления.

• В измерительной, испытательной и лабораторной аппаратуре.

• В радиоэлектронных устройствах и шкафах управления.

• В бортовом и транспортном оборудовании.

• В составе кабельных жгутов, распределительных блоков и силовых модулей.

• В аппаратуре с комбинированными цепями питания, сигнализации и управления.

Для правильного подбора ответной части необходимо учитывать не только типоразмер корпуса и число контактов, но и вид соединяемой части, схему расположения контактов, исполнение патрубка, требования к экранированию кабеля и климатическому исполнению. Серии 2РТТ, ШР, СШР и 2РТ-А имеют решения с взаимосочленяемыми вариантами, однако совместимость конкретных исполнений следует проверять по документации и схеме контактной группы.
