Назначение

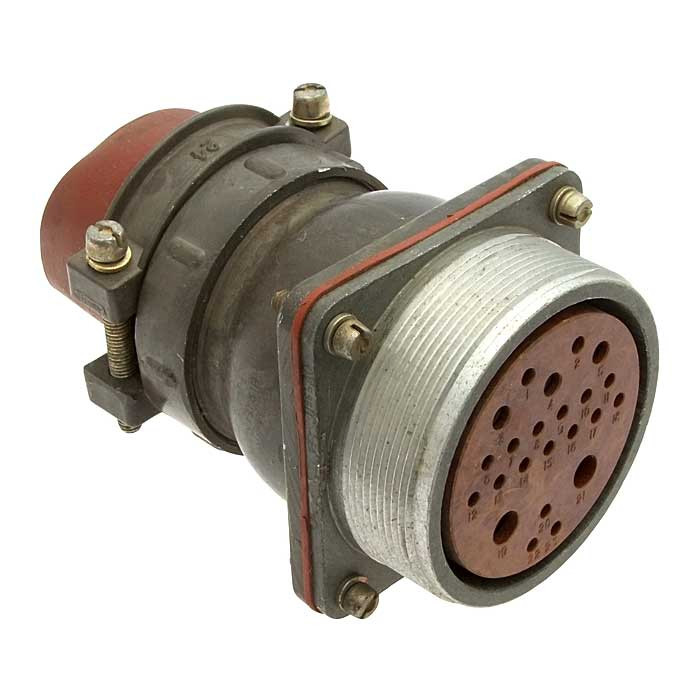

2РТТ55КПН23Г31В от завода «Элекон» в исполнении «5» — это цилиндрический низкочастотный соединитель пылебрызгозащищённого типа. Он предназначен для работы в электрических цепях постоянного и переменного тока в электро- и радиоаппаратуре. Изделие представляет собой кабельную розетку с прямым патрубком и гайкой для монтажа неэкранированным кабелем. В сочленённом положении соединение фиксируется резьбой.

Артикул товара — 50968, категория — 2РТТ, производитель — «Элекон». В характеристиках указаны приемка «5» и год 2015.

Конструктивные и эксплуатационные особенности

Соединитель относится к всеклиматическому исполнению: он рассчитан на температуру от минус 60 до плюс 100 градусов Цельсия. Изделие теплостойкое и тропикоустойчивое. Корпус выполнен из металла, изолятор — из карболита. Электрический монтаж производится пайкой, монтаж внутренний.

• Тип соединителя: цилиндрический низкочастотный, пылебрызгозащищённый.
• Исполнение: кабельная розетка с прямым патрубком и гайкой.
• Фиксация в сочленённом положении: резьбовая.
• Кабель: неэкранированный.
• Корпус: металлический.
• Изолятор: карболитовый.
• Климатическое исполнение: всеклиматическое, от минус 60 до плюс 100 градусов Цельсия.
• Монтаж: пайка, внутренний.

Расшифровка обозначения

• 2РТТ — серия низкочастотных цилиндрических соединителей.
• 55 — условный размер корпуса.
• КПН — кабельный соединитель с прямым патрубком.
• 23 — количество контактов.
• Г — гнездо, то есть розетка.
• 31 — диаметр контактов около 3,5 мм.
• В — всеклиматическое исполнение.

Технические характеристики

• Максимальное напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Устойчивость к вибрации: до 300 метров в секунду в квадрате.
• Наработка: не менее 1000 часов.
• Количество циклов сочленения-расчленения: 500.
• Срок службы: 15 лет.
• Соответствие: ТУ 6313-022-61929916-2015, общепромышленное исполнение «5».

Применение

Соединители серии 2РТТ применяются в электро-, радио- и контрольно-измерительных приборах. Конкретное исполнение 2РТТ55КПН23Г31В подходит для цепей постоянного и переменного тока с максимальным напряжением до 850 В и рабочей частотой до 3 МГц. Благодаря металлическому корпусу, карболитовому изолятору, пылебрызгозащищённому исполнению и всеклиматическим свойствам изделие может использоваться в аппаратуре, где требуется устойчивость к температуре, вибрации и воздействию окружающей среды.

Розетка рассчитана на монтаж неэкранированным кабелем и внутреннюю пайку. Резьбовая фиксация обеспечивает сохранение сочленённого положения. Заявленные показатели надёжности — наработка не менее 1000 часов, 500 циклов сочленения-расчленения и срок службы 15 лет — подтверждают пригодность соединителя для длительной эксплуатации в составе электро- и радиоаппаратуры.
