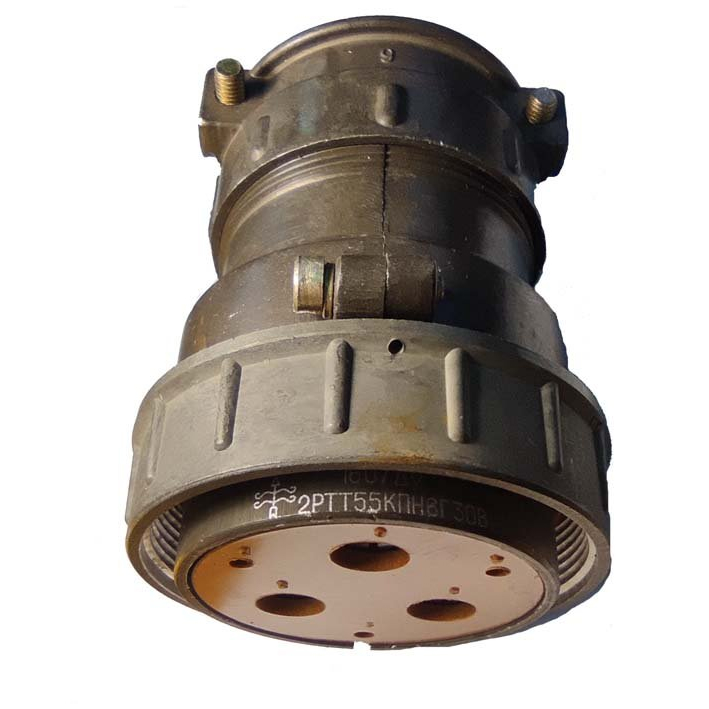

2РТТ55КПН23Г31В «5» — это розетка кабельная цилиндрического низкочастотного разъёма серии 2РТТ, предназначенная для внутреннего монтажа во всеклиматическом исполнении и соответствующая техническим условиям общепромышленного исполнения (обозначение «5» по ТУ).

Назначение и область применения

Соединитель используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется в электро‑, радио‑ и контрольно‑измерительной аппаратуре, а также в промышленном оборудовании, где требуется надёжное соединение в широком диапазоне климатических и механических воздействий.

Конструкция и тип выполняемой части

• Серия: 2РТТ — цилиндрический низкочастотный, пылебрызгозащищённый, теплостойкий разъём нормальных габаритов. Условный размер корпуса 55 относится к серии РТТ‑55.

• Буквенные обозначения:

  • «КПН» — вариант исполнения (кабельная пылебрызгозащищённая низкочастотная);

  • «Г» — гнездо (розетка);

  • «31» — условное число, соответствующее набору контактов: 23 шт. (16 по 1,5 мм, 2 по 2,5 мм, 3 по 3,5 мм и 2 по 5,5 мм).

• «В» — всеклиматическое исполнение, диапазон рабочих температур обычно от −60 до +100 °C.

Электрические и эксплуатационные параметры

• Максимальное напряжение — до 850 В (амплитудное значение).

• Сопротивление контакта: не более 2,5 мОм для контактов Ø 1,5 мм, 1 мОм для Ø 2,5 мм, 0,75 мОм для Ø 3,5 мм и 0,3 мОм для Ø 5,5 мм; сопротивление изоляции не менее 5000 МОм в нормальных условиях.

• Максимальная токовая нагрузка на один контакт — до 20 А (Ø 1,5 мм), 35 А (Ø 2,5 мм), 45 А (Ø 3,5 мм) и 90 А (Ø 5,5 мм); суммарная токовая нагрузка может достигать порядка 500 А.

Механические и климатические характеристики

• Испытания на вибрацию: диапазон частот 1–5000 Гц с ускорением до 300 м/с² (примерно 30g).

• Устойчивость к ударным нагрузкам (одиночный и многократный удар) и к пониженному атмосферному давлению, что позволяет использовать разъём в условиях, имитирующих работу в аэрокосмической и транспортной технике.

• Минимальная наработка — порядка 1000 часов, число сочленений‑расчленений — не менее 500, срок сохраняемости по типичным ТУ для серии 2РТТ — около 15 лет при соблюдении условий хранения и эксплуатации.

Монтаж и тип кабеля

• Разъём выполнен как кабельная розетка с прямым патрубком и гайкой для монтажа неэкранированного кабеля низкочастотного исполнения.

• Контакты изготавливаются с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
