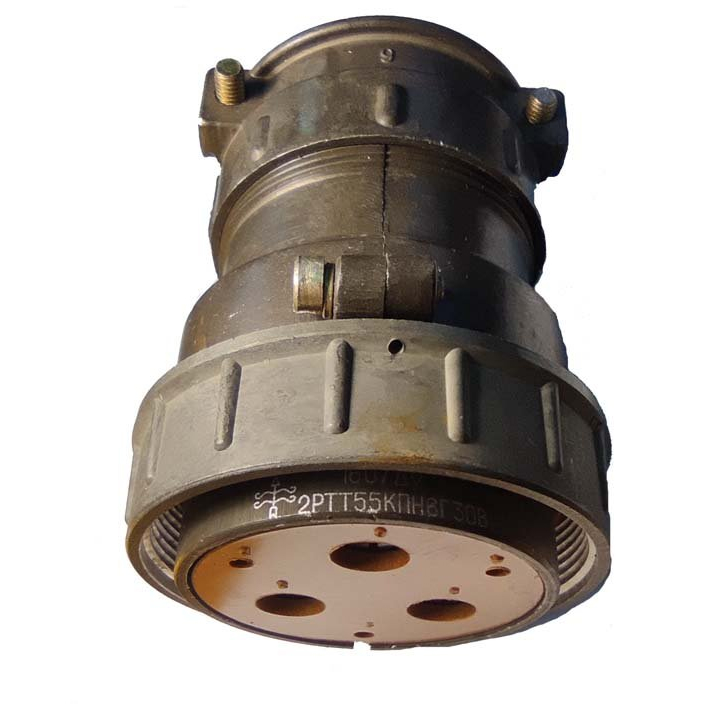

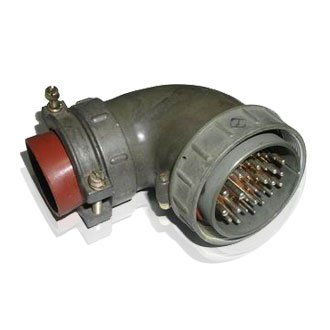

2РТТ55КПН23Г31В «5» — это кабельная розетка цилиндрического низкочастотного соединителя теплостойкого пылебрызгозащищённого типа всеклиматического исполнения.

Назначение

Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Конструкция

Соединитель состоит из розетки с прямым патрубком и гайкой для монтажа неэкранированного кабеля, монтаж — пайка, внутренний. Условный размер корпуса — 55, общее количество контактов — 23 (16 шт. Ø1,5 мм, 2 шт. Ø2,5 мм, 3 шт. Ø3,5 мм, 2 шт. Ø5,5 мм), обозначение сочетания контактов — 31.

Технические характеристики

Максимальная токовая нагрузка: 20 А (Ø1,5 мм), 35 А (Ø2,5 мм), 45 А (Ø3,5 мм), 90 А (Ø5,5 мм); общая — 503 А. Сопротивление контакта: до 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм), 0,75 мОм (Ø3,5 мм), 0,3 мОм (Ø5,5 мм). Сопротивление изоляции — не менее 5000 МОм.

Надёжность

Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок службы — 15 лет. Выдерживает вибрацию 1–5000 Гц при 300 м/с² (30 g), удары до 10000 м/с² (1000 g), температуры от -60°C до +100°C, пониженное давление 1,3·10⁻⁴ Па.

Исполнение «5»

Соответствует ТУ 6313-022-61929916-2015 для общепромышленного исполнения.
