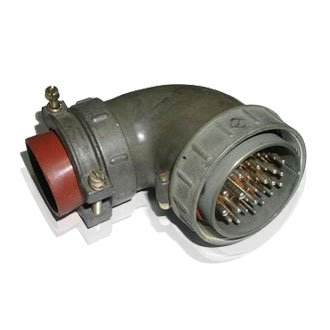

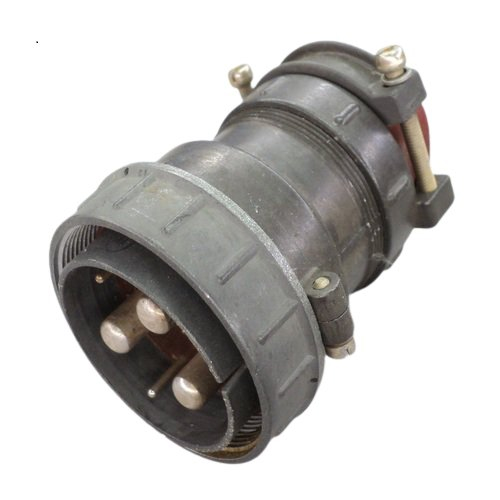

2РТТ55КПН23Г31В «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Общие характеристики

Соединитель теплостойкий, пылебрызгозащищенный, всеклиматического исполнения (В), с резьбовой фиксацией, общепромышленным исполнением «5» по ТУ 6313-022-61929916-2015. Имеет 23 контакта: 16 шт. Ø1,5 мм, 2 шт. Ø2,5 мм, 3 шт. Ø3,5 мм, 2 шт. Ø5,5 мм (сочетание 31).
Монтаж — пайка, внутренний, с прямым патрубком и гайкой для неэкранированного кабеля. Материал контактов — серебро, корпуса — металл, изолятора — карболит.

Электрические параметры

Максимальная токовая нагрузка: 20 А (Ø1,5 мм), 35 А (Ø2,5 мм), 45 А (Ø3,5 мм), 90 А (Ø5,5 мм); общая — 503 А. Сопротивление контакта: до 2,5 мОм (Ø1,5 мм), 0,3 мОм (Ø5,5 мм). Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические характеристики

Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок службы — 15 лет. Выдерживает вибрацию 1–5000 Гц (300 м/с²), удары до 10000 м/с² (одиночный), температуру от -60°C до +100°C, пониженное давление 1,3×10⁻⁴ Па.
Применяется в электро- и радиооборудовании, контрольно-измерительных приборах.
