Назначение и область применения

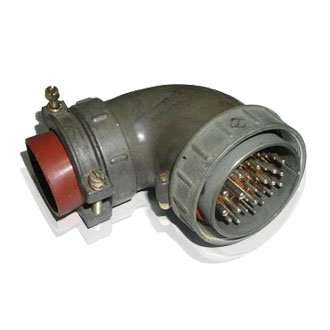

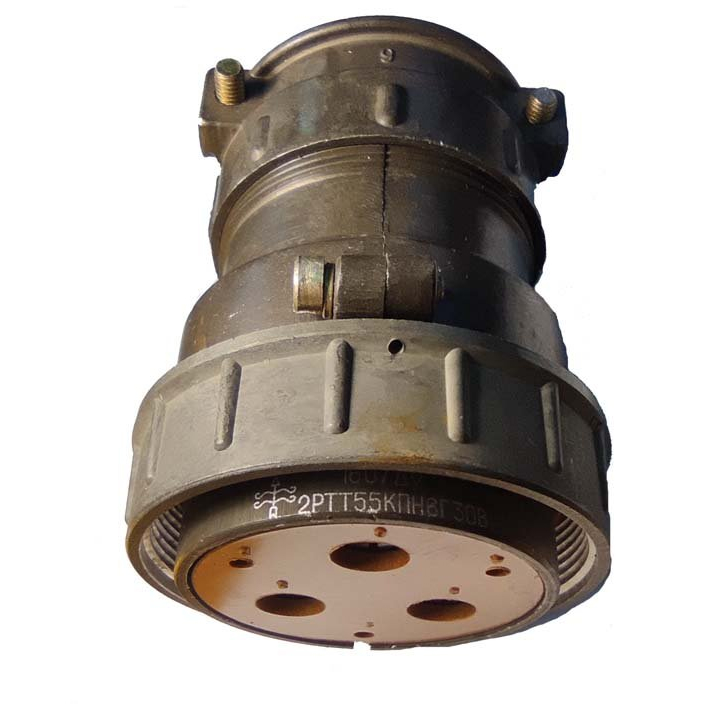

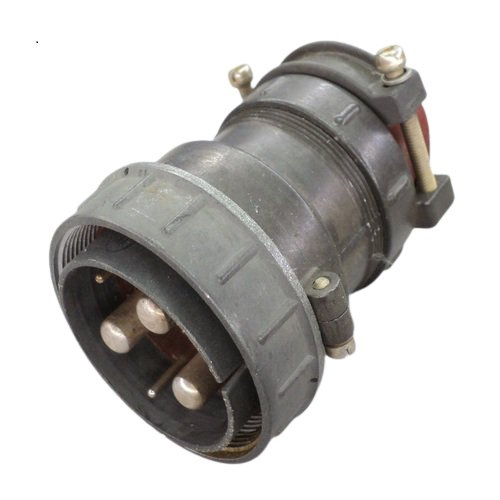

Кабельная розетка 2РТТ55КПН23Г31В «5» представляет собой цилиндрический низкочастотный соединитель теплостойкого пылебрызгозащищенного типа с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель применяется в составе электро- и радиоприборов, контрольно-измерительной техники, а также в оборудовании, где требуется надежное разъемное соединение с защитой от пыли и брызг. Конструкция ориентирована на внутренний монтаж методом пайки с неэкранированным кабелем.

Исполнение «5», подтвержденное приемкой, соответствует требованиям ТУ 6313-022-61929916-2015 для общепромышленного применения и допускает эксплуатацию в широком диапазоне климатических условий благодаря всеклиматическому исполнению (индекс «В» в обозначении).

Технические характеристики и конструктивные особенности

Соединитель имеет 23 контакта различного диаметра, что позволяет распределять токовые нагрузки в соответствии с требованиями конкретной схемы. Сочетание контактов включает 16 шт. диаметром 1,5 мм, 2 шт. диаметром 2,5 мм, 3 шт. диаметром 3,5 мм и 2 шт. диаметром 5,5 мм. Максимальная токовая нагрузка по контактам составляет:

• Ø1,5 мм — 20 А;
• Ø2,5 мм — 35 А;
• Ø3,5 мм — 45 А;
• Ø5,5 мм — 90 А.

Суммарная допустимая нагрузка достигает 503 А, что обеспечивает высокую пропускную способность разъема в силовых и смешанных цепях.

Рабочий диапазон температур составляет от -60 °C до +100 °C. Изделие выдерживает вибрационные нагрузки в диапазоне частот 1–5000 Гц с ускорением 300 м/с² (30 g), ударные воздействия до 10000 м/с² (1000 g), а также пониженное давление до 1,3×10⁻⁴ Па. Указанные параметры подтверждают устойчивость соединителя к жестким условиям эксплуатации, включая воздействие механических и климатических факторов.

Сопротивление контактов зависит от их диаметра и составляет: 2,5 мОм для Ø1,5 мм, 1 мОм для Ø2,5 мм, 0,75 мОм для Ø3,5 мм и 0,3 мОм для Ø5,5 мм. Сопротивление изоляции — не менее 5000 МОм, что гарантирует надежное разделение цепей и низкие токи утечки.

Материалы, ресурс и особенности монтажа

Корпус соединителя выполнен из металла, изолятор — из карболита, контакты изготовлены из серебра. Такое сочетание материалов обеспечивает высокую механическую прочность, стойкость к нагреву и стабильные электрические характеристики в течение всего срока службы.

Ресурс изделия составляет 500 сочленений-расчленений, наработка — 1000 часов. Эти показатели подтверждают способность соединителя сохранять работоспособность при многократных циклах соединения и разъединения, характерных для обслуживаемого оборудования.

Тип кабельной части — прямой патрубок с гайкой (обозначение КПН), обеспечивающий удобный ввод кабеля и надежную фиксацию ответной части. Розетка ориентирована на пайку проводников, что требует аккуратного выполнения монтажных операций с соблюдением температурных режимов для предотвращения повреждения изолятора.

Расшифровка обозначения

Структура условного обозначения 2РТТ55КПН23Г31В содержит полную информацию о конструктивных особенностях изделия:

1. 2РТТ — тип разъема: теплостойкий, пылебрызгозащищенный, цилиндрический нормальных габаритов;
2. 55 — условный размер корпуса;
3. КПН — кабельная часть с прямым патрубком и гайкой;
4. 23 — количество контактов;
5. Г — розетка;
6. 31 — сочетание контактов (16 шт. Ø1,5 мм, 2 шт. Ø2,5 мм, 3 шт. Ø3,5 мм, 2 шт. Ø5,5 мм);
7. В — всеклиматическое исполнение.

Дополнительный индекс «5» обозначает исполнение по ТУ 6313-022-61929916-2015 и подтверждает прохождение приемки. Артикул изделия — 80848. Год выпуска, указанный в сопроводительных данных, — 84.
