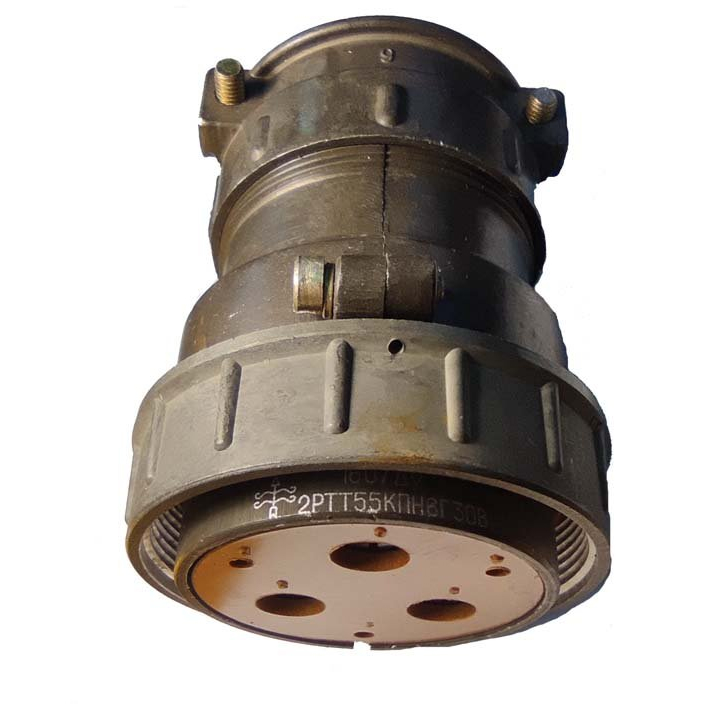

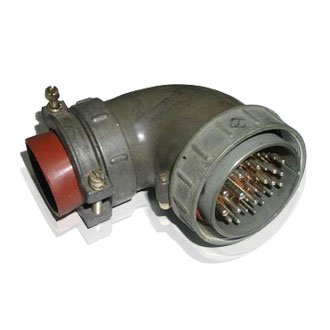

2РТТ55КПН23Г31В «5» — это цилиндрический низкочастотный разъём (розетка кабельная) пылебрызгозащищённого исполнения с маркировкой общепромышленного исполнения «5» по ТУ 6313-022-61929916-2015, выпускаемый АО «Завод Элекон».

Назначение

Предназначен для работы в электрических цепях постоянного и переменного токов в электро- и радиоаппаратуре при частоте до 3 МГц и амплитудном напряжении до 850 В.
Обеспечивает надёжное соединение в условиях вибрации до 300 м/с², механических ударов и всеклиматического исполнения (от -60 до +100 °C).

Расшифровка маркировки

• 2РТТ — серия теплостойких пылебрызгозащищённых цилиндрических разъёмов нормальных габаритов.

• 55 — условный размер корпуса (55 мм).

• КПН — корпус блочный, патрубок прямой, для неэкранированного кабеля.

• 23 — количество контактов.

• Г — гнездо (розетка).

• 31 — сочетание контактов (16×Ø1,5 мм, 2×Ø2,5 мм, 3×Ø3,5 мм, 2×Ø5,5 мм).

• В — всеклиматическое исполнение.

Технические характеристики

Соответствует ТУ ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ), монтаж — внутренний пайкой, материал корпуса — металл, изолятора — карболит, контакты — серебро.

• Максимальное напряжение: 850 В (ампл.).

• Сопротивление изоляции: ≥5000 МОм.

• Токовая нагрузка: до 20 А (Ø1,5), 35 А (Ø2,5), 45 А (Ø3,5), 90 А (Ø5,5); общая ≤503 А.

• Срок службы: 15 лет, наработка ≥1000 ч, сочленения-расчленения ≥500.

• Устойчивость: вибрация 1–5000 Гц (300 м/с²), удар до 10000 м/с², влажность 98% при +40 °C, давление 1,3×10⁻⁴ Па.
