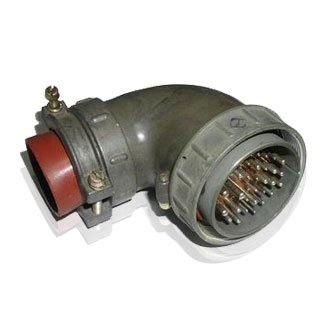

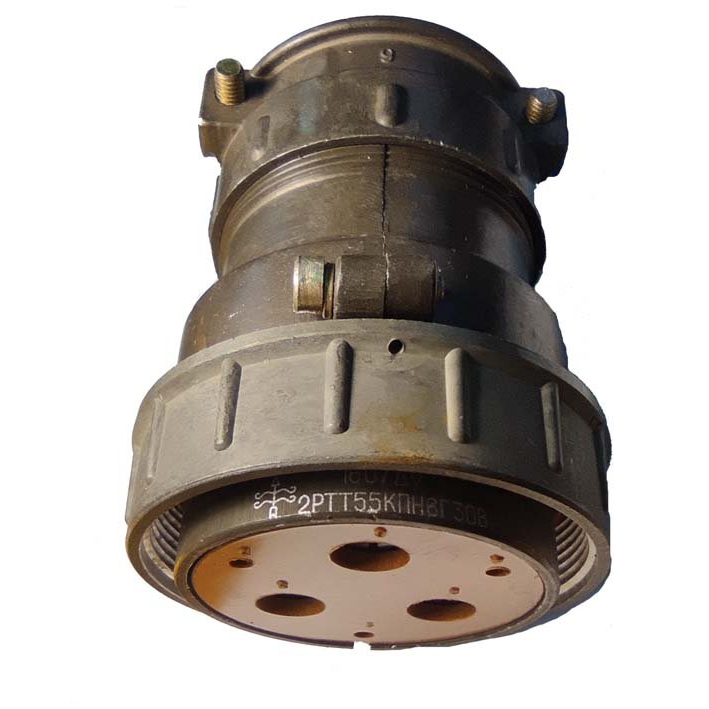

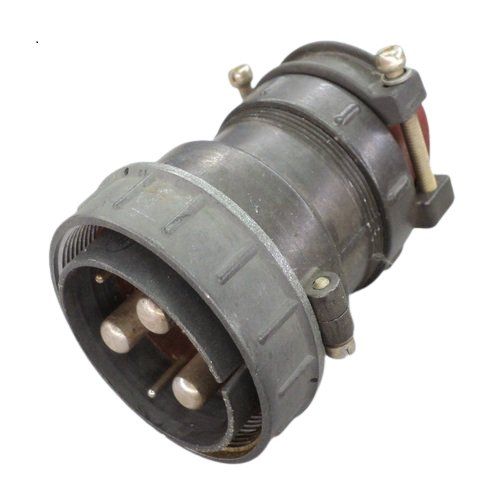

2РТТ55КПН23Г31В 78-79г «5»
Технические характеристики
2РТТ55КПН23Г31В «5»
2РТТ55КПН23Г31В «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Назначение
Соединитель теплостойкий, пылебрызгозащищенный, всеклиматического исполнения (В), используется во внутренних цепях электро- и радиоприборов, контрольно-измерительной технике. Обеспечивает надежное соединение с резьбовой фиксацией, монтаж — пайка, внутренний, с прямым патрубком для неэкранированного кабеля.
Конструкция
Условный размер корпуса — 55, общее количество контактов — 23: 16 шт. Ø1,5 мм, 2 шт. Ø2,5 мм, 3 шт. Ø3,5 мм, 2 шт. Ø5,5 мм (сочетание 31). Материал контактов — серебро, корпус — металл, изолятор — карболит. Исполнение «5» соответствует ТУ 6313-022-61929916-2015 (общепромышленное).
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение | 850 В |
| Максимальная частота | 3 МГц |
| Ток на контакт: Ø1,5 мм / Ø2,5 / Ø3,5 / Ø5,5 | 20/35/45/90 А |
| Общая токовая нагрузка | 503 А |
| Сопротивление контакта (макс.) | 2,5/1/0,75/0,3 мОм |
| Сопротивление изоляции (мин.) | 5000 МОм |
| Рабочая температура | -60…+100 °С |
| Вибрация (синусоидальная) | 1–5000 Гц, 300 м/с² (30 g) |
| Удар (одиночный/многократный) | 10000/1500 м/с² |
| Сочленения-расчленения | 500 циклов |
| Наработка (мин.) | 1000 часов |
Соответствует ГОСТ и ТУ ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).
